R
L
R
L
R
L
SURR.-B
L
S-VIDEO
OUT
OUT OUT
IN
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345656
EXT. IN-2 PRE OUT OUT
PREOUT
OUT
OUT
IN OUT
AUDIO
IN
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
MD /
AC IN
TAPE-2
CDR /
TAPE-1
MD /
MULTI ZONE
TAPE-2 1 2
CDR /
TAPE-1
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
GITAL RF
CENTER SURR.FRONT
CD
COAXIAL
CONTROL OUT
OUT
IN
SW SW
TUNER
SPEAKER SYSTEMS
SPEAKER IMPEDANCE
FRONT, CENTER, SURROUND BACK
SURROUND A OR B / 6 16Ω
A + B / 8 16Ω
/ 6 16Ω
AC OUTLETS
SWITCHED 100W MAX.
AC 230V 50Hz
SB
MULTI
L
Power amplifier (Option)
REMOTE
(ON-OFF)
Télécommande
Marche/Arrét

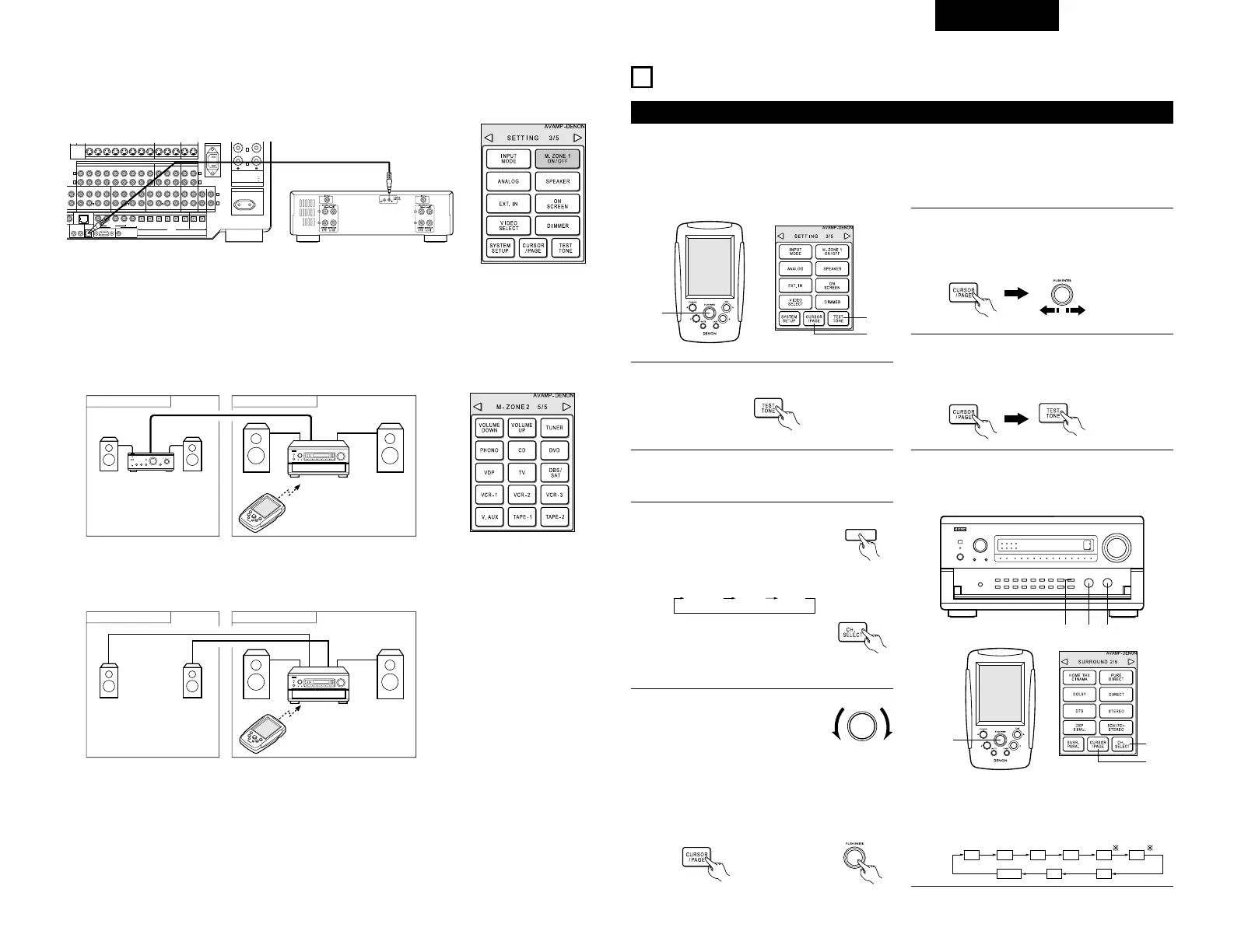

En cas de connexion comme illustré sur le schéma suivant utilisant des cordons de connexion fournis avec
les amplificateurs Denon, l’amplificateur de puissance peut être allumé et éteint à l’aide de la touche “M-
ZONE1 ON/OFF” de la télécommande.
[2] Lecture multi-zone utilisant les bornes MULTI ZONE2
Le AVC-A1SR est équipé de terminaux audio de pré-sortie avec un niveau fixe de sortie (M-ZONE2) comme
sur les terminaux de sortie MULTI ZONE2. (Celles-ci ne sont pas des sorties vidéo.)
Les réglages peuvent être effectués au menu de configuration système de sorte que les mêmes sources que la bornes
de sortie préamplifiée M-ZONE2 puissent être lues à partir des enceintes aux bornes d’enceinte M-ZONE2.
2 Lorsque les bornes PRE OUT sont utilisées
REMARQUE:
Lorsque l’unité principale est réglée en mode de sortie d’enregistrement, la touche de télécommande M-
ZONE2 ne peut pas être utilisée. (Voir page 102.)
2 Lorsque les bornes d’enceinte M-ZONE2 (MULTI) sont utilisées
10
AMBIANCE
Avant la lecture utilisant la fonction d’ambiance
• Avant d’effectuer la lecture avec la fonction d’ambiance, s’assurer d’utiliser la tonalité d’essai pour régler le
niveau de lecture des différentes enceintes. Ce réglage peut être effectué avec l’initialisation du système (voir
page 93) ou à partir de la télécommande, comme décrit ci-dessous.
• Le réglage avec la télécommande à l’aide des essais de tonalités est uniquement possible en mode “Auto”
et effectif en mode Dolby Surround et HOME THX CINEMA. Les niveaux réglés sont automatiquement
stockés en mémoire.
1
Appuyer sur la touche TEST TONE.
2
Les tonalités d’essai sont envoyées des
différentes enceintes. Appuyer sur la touche
CURSOR/PAGE pour éclairer l’affichage, puis
utiliser la manette pour ajuster le niveau du canal.
3
Après la fin du réglage, appuyer à nouveau sur
la touche CURSOR/PAGE de sorte que
l’affichage ne soit plus éclairé, puis appuyer sur
la touche TEST TONE pour terminer l’opération.
• Après le réglage des tonalités test, effectuer les réglages désirés pour chaque mode d’ambiance à lire, puis
utiliser la procédure décrite ci-dessous pour ajuster les niveaux des différents canaux.
SURR.
PARAMETER
TONE
CONTROL
CH. VOL.
1
Unité principale:
Appuyer sur la touche MODE
SELECT et sélectionner “CH VOL”.
Le mode de réglage commute
dans l’ordre suivant chaque fois
que la touche est enfoncée:
(Unité principale)
Unite de télécommande:
Appuyer sur la touche CH. SELECT
de la page “SURROUND 2/5”. “CH
VOL” est sélectionné.
(Unité de
télécommande)
2
Unité principale:
Utiliser la commande FUNCTION
pour sélectionner les enceintes
dont le niveau est à ajuster.
Unite de télécommande:
Appuyer sur la touche CURSOR/PAGE de la page
“SURROUND 2/5” pour éclairer l’affichage, puis
appuyer sur la manette “ENTER”. Le canal
(enceinte) commute comme indiqué sur le schéma
suivant, chaque fois que la touche est enfoncée.
FL C FR SR SBR SBL
SLSW
FADER
(Unité de télécommande)
Amplificateur de puissance
(optionnel)
UNE AUTRE PIECE
PIECE PRINCIPALE
UNE AUTRE PIECE
PIECE PRINCIPALE
INTEGRATED
AMPLIFIER
To Next Page
