R
L
R
L
R
L
SURR.-B
L
S-VIDEO
OUT
OUT OUT
IN
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345656
EXT. IN-2 PRE OUT OUT
PREOUT
OUT
OUT
IN OUT
AUDIO
IN
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
MD /
AC IN
TAPE-2
CDR /
TAPE-1
MD /
MULTI ZONE
TAPE-2 1 2
CDR /
TAPE-1
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
GITAL RF
CENTER SURR.FRONT
CD
COAXIAL
CONTROL OUT
OUT
IN
SW SW
TUNER
SPEAKER SYSTEMS
SPEAKER IMPEDANCE
FRONT, CENTER, SURROUND BACK
SURROUND A OR B / 6 16Ω
A + B / 8 16Ω
/ 6 16Ω
AC OUTLETS
SWITCHED 100W MAX.
AC 230V 50Hz
SB
MULTI
L
Power amplifier (Option)
REMOTE
(ON-OFF)

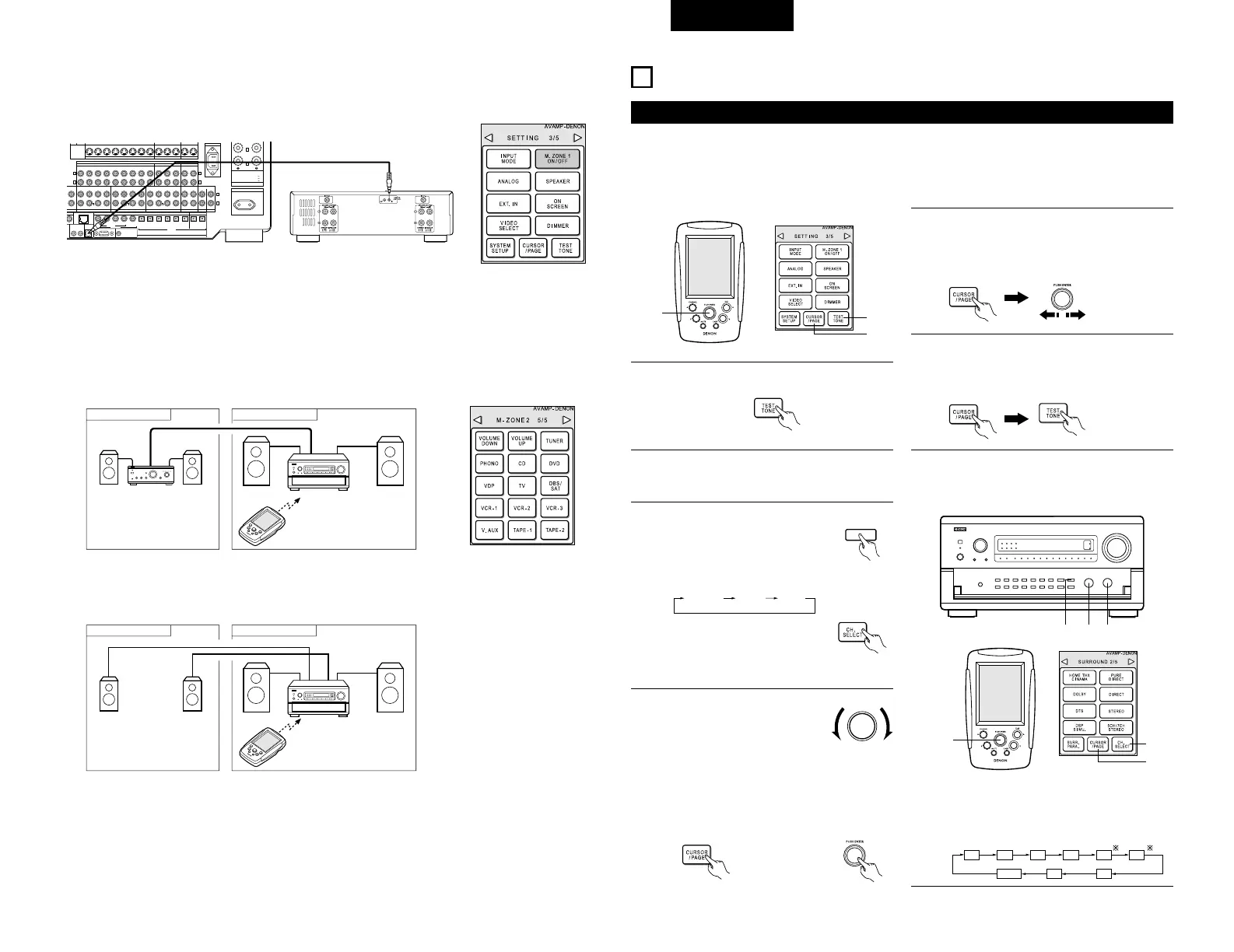

Wanneer de aansluitingen zijn gemaakt zoals hieronder afgebeeld met de bij de Denon-
vermogensversterkers geleverde aansluitkabels, kan de spanning van de vermogensversterker worden in-
en uitgeschakeld met de toets “M-ZONE 1 ON/OFF” op de afstandsbediening.
[2] Multi-zoneweergave via de MULTI ZONE 2-aansluitingen
De AVC-A1SR is uitgerust met audio-voorversterkeruitgangen met een vast uitgangsniveau (M-ZONE 2) als
MULTI ZONE 2-uitgangsaansluitingen. (Dit zijn geen video-uitgangen.)
De instellingen in het System Setup-menu kunnen zo worden gekozen dat de bron van de MZONE2 pre-out-
aansluitingen ook kan worden weergegeven via de luidsprekers die zijn aangesloten op de M-ZONE2-
luidsprekeraansluitingen.
2 Bij gebruik van de PRE OUT-aansluitingen
OPMERKING:
Wanneer het hoofdtoestel is ingesteld op de opname-uitgangsstand, kan de toets M-ZONE 2 op de
afstandsbediening niet worden gebruikt (zie blz. 222.)
2 Bij gebruik van de luidsprekeraansluitingen M-ZONE2 (MULTI)
10
SURROUND
Alvorens weer te geven met de surroundfunctie
• Stel alvorens weer te geven met de surroundfunctie met behulp van de testtonen het weergaveniveau van de
verschillende luidsprekers in. Dit kunt u doen in de systeeminstelling (zie blz. 213) of met de
afstandsbediening, zoals hierna beschreven.
• Instellen met de afstandsbediening met behulp van de testtonen is enkel mogelijk in de “Auto”-stand en heeft
enkel effect in de standen DOLBY SURROUND en HOME THX CINEMA. De ingestelde niveaus worden
automatisch in het geheugen opgeslagen.
1
Druk op de TEST TONE-toets (testtoon).
2
De verschillende luidsprekers produceren
testtonen.
Druk op de CURSOR/PAGE-toets om het
display te markeren en pas vervolgens met de
jog-stick het kanaalniveau aan.
3
Druk na het aanpassen van de instelling
nogmaals op de CURSOR/PAGE-toets, zodat
het display niet langer is gemarkeerd, en druk
vervolgens op de TEST TONE-toets om de
bewerking te voltooien.
• Maak na het instellen van de testtonen de gewenste instellingen voor elke surroundstand waarin u wilt
weergeven, en stel vervolgens de niveaus van de verschillende kanalen in zoals hieronder beschreven.
SURR.
PARAMETER
TONE
CONTROL
CH. VOL.
1
Hoofdtoestel:
Druk op de MODE SELECT-toets
en kies “CH VOL”.
Telkens wanneer de toets wordt
ingedrukt, verandert de
instelstand in deze volgorde.
(Hoofdtoestel)
Afstandsbediening:
Druk op de CH. SELECT-toets
op de pagina “SURROUND
2/5”. “CH VOL” is gekozen.
(Hoofdtoestel)
2
Hoofdtoestel:
Kies met de FUNCTION-knop de
luidspreker waarvan u het
niveau wilt instellen.
Afstandsbediening:
Druk op de CURSOR/PAGE-toets
op de pagina “SURROUND 2/5” om het display
te markeren en druk vervolgens op “ENTER”
van de jog-stick.
Telkens wanneer de toets wordt ingedrukt,
verandert het kanaal (de luidspreker) zoals
getoond op de onderstaande afbeelding.
FL C FR SR SBR SBL
SLSW
FADER
(Afstandsbediening)
Vermogensversterker (optie)
INTEGRATED
AMPLIFIER
ANDERE KAMER HOOFDKAMER
ANDERE KAMER HOOFDKAMER
