R
L
R
L
R
L
SURR.-B
L
S-VIDEO
OUT
OUT OUT
IN
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345656
EXT. IN-2 PRE OUT OUT
PREOUT
OUT
OUT
IN OUT
AUDIO
IN
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
MD /
AC IN
TAPE-2
CDR /
TAPE-1
MD /
MULTI ZONE
TAPE-2 1 2
CDR /
TAPE-1
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
GITAL RF
CENTER SURR.FRONT
CD
COAXIAL
CONTROL OUT
OUT
IN
SW SW
TUNER
SPEAKER SYSTEMS
SPEAKER IMPEDANCE
FRONT, CENTER, SURROUND BACK
SURROUND A OR B / 6 16Ω
A + B / 8 16Ω
/ 6 16Ω
AC OUTLETS
SWITCHED 100W MAX.
AC 230V 50Hz
SB
MULTI
L
Power amplifier (Option)
REMOTE
(ON-OFF)

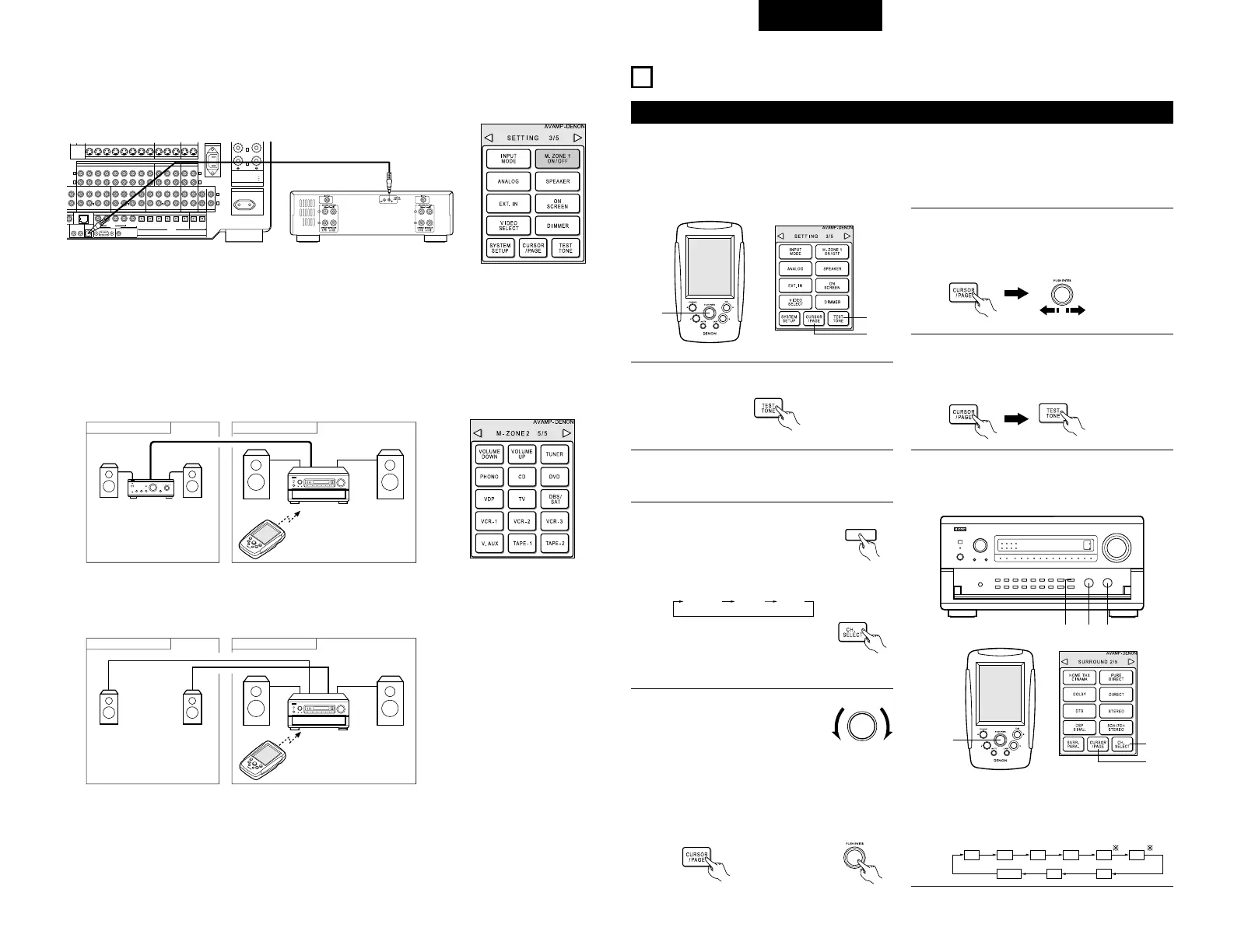

Al realizar la conexión como se muestra en el diagrama más abajo utilizando los cables de conexión incluidos
con los amplificadores de potencia Denon, la alimentación del amplificador de potencia puede conectarse y
desconectarse mediante el botón “M-ZONE 1 ON/OFF” del mando a distancia.
[2] Reproducción multizona usando los terminales MULTI ZONE 2
El AVC-A1SR está equipado con terminales de salida de preamplificador de audio que tienen un nivel de
salida fijo (M-ZONE 2), tales como los terminales de salida MULTI ZONE 2. (Estos terminales no son salidas
de vídeo.)
Se pueden efectuar configuraciones en el menú de configuración del sistema de manera que la misma
fuente que los terminales MZONE2 puedan reproducirse desde los altavoces conectados a los terminales
del altavoz M-ZONE2.
2 Cuando utilice los terminales PRE OUT
NOTA:
Cuando la unidad principal se encuentra en el modo de salida de grabación, no es posible usar la tecla M-
ZONE 2 del mando a distancia (vea la página 182.)
2 Cuando utilice los terminales del altavoz M-ZONE2 (MULTI)
10
SURROUND
Antes de poner en marcha la función surround
• Antes de poner en marcha la función surround, utilice los tonos de prueba para ajustar el nivel de reproducción
de los distintos altavoces. Este ajuste puede hacerse con la configuración del sistema (véase la página 173) o
con el mando a distancia, como se describe a continuación.
• Estos ajustes con el mando a distancia usando los tonos de prueba sólo pueden hacerse en el modo “Auto”
y sólo resultan efectivos en los modos DOLBY SURROUND y HOME THX CINEMA. Los niveles ajustados para
los distintos modos se almacenan automáticamente en la memoria.
1
Pulse el botón TEST TONE. (tono de prueba).
2
En los distintos altavoces se producen los
tonos de prueba. Pulse el botón
CURSOR/PAGE para resaltar la visualización y
luego use la palanca de mando para ajustar el
nivel del canal.
3
Una vez realizado el ajuste, pulse el botón
CURSOR/PAGE nuevamente para cancelar el
resaltado de la visualización, y luego pulse el
botón TEST TONE para completar la operación.
• Después de realizar el ajuste con los tonos de prueba, haga los ajustes deseados para cada modo de sonido
envolvente que va a reproducir, y luego siga el procedimiento que se describe a continuación para ajustar los
niveles de los distintos canales.
SURR.
PARAMETER
TONE
CONTROL
CH. VOL.
1
Unidad principal:
Pulse el botón MODE SELECT y
seleccione “CH VOL”.
El modo de ajuste cambiará en el
siguiente orden cada vez que se
pulse el botón.
(Unidad principal)
Mando a distancia:
Pulse el botón CH. SELECT en la
página “SURROUND 2/5”. Se
selecciona la opción “CH VOL”.
(Mando a distancia)
2
Unidad principal:
Use el mando FUNCTION para
seleccionar el altavoz cuyo nivel
desea ajustar.
Mando a distancia:
Pulse el botón CURSOR/PAGE
en la página “SURROUND 2/5” para resaltar la
visualización, y luego pulse la palanca de
mando “ENTER”. El canal (altavoz) cambiará
como se indica en el siguiente diagrama cada
vez que se pulse el botón.
FL C FR SR SBR SBL
SLSW
FADER
(Mando a distancia)
OTRA HABITACIÓN
HABITACIÓN PRINCIPAL
OTRA HABITACIÓN
HABITACIÓN PRINCIPAL
INTEGRATED
AMPLIFIER
