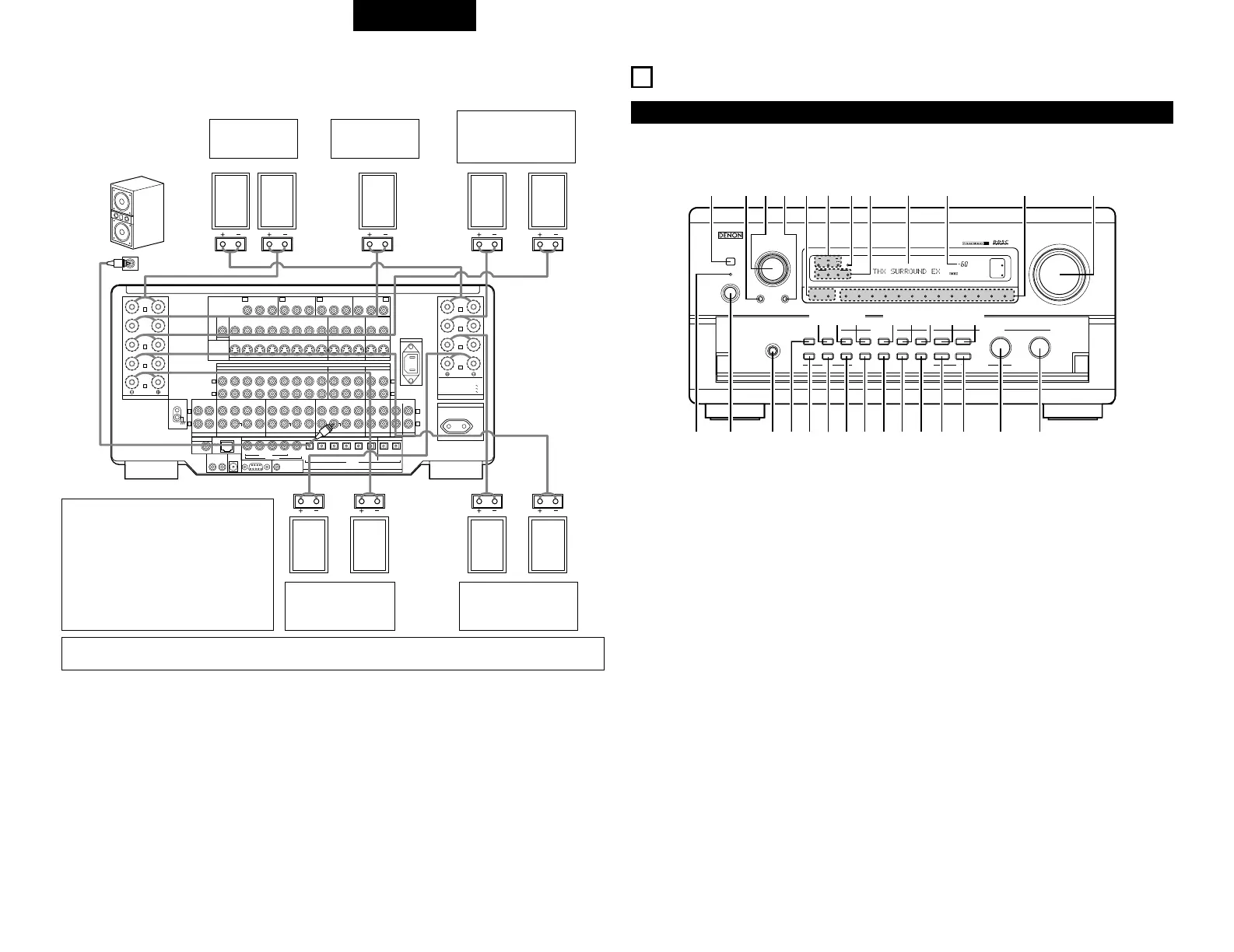

Panel frontal
6
NOMBRES Y FUNCIONES DE LAS PIEZAS
Para mayor información sobre las funciones de estas piezas, consulte las páginas que se indican entre
paréntesis ( ).
Conexiones
Al hacer las conexiones consulte las instrucciones de funcionamiento de los otros aparatos.
SURR.-B
SURR.-A
CENTER
CONPONENT VIDEO
FRONT
R
R
R
R
L
R
L
R
L
R
L
SURR.-B
SURR.-A
FRONT
L
L
L
IN
DVD
Y
VDP TV DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
12SAT1
VIDEO
S-VIDEO
OUT
OUT OUT
IN
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345656
EXT. IN-2 PRE OUT OUT
PREOUT
OUT
OUT
IN OUT
AUDIO
IN
MONITOR
DVD
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
MD /
AC IN
TAPE-2
CDR /
TAPE-1
MD /
MULTI ZONE
TAPE-2 1 2
CDR /
TAPE-1
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
DOLBY DIGITAL RF
CENTER SURR.FRONTPHONO
CD
MULTI ZONE
IN
TV
Y
IN
DBS / SAT
Y
OUT
MONITOR
P
B
/C
B
P
R
/C
R
P
B
/C
B
P
R
/C
R
P
B
/C
B
P
R
/C
R
P
B
/C
B
P
R
/C
R
Y
COAXIAL
CONTROL OUT
OUT
IN
IN
SW SW
TUNER
SIGNAL
GND
SPEAKER SYSTEMS
SPEAKER IMPEDANCE
FRONT, CENTER, SURROUND BACK
SURROUND A OR B / 6 16
A + B / 8 16
/ 6 16
AC OUTLETS
SWITCHED 100W MAX.
AC 230V 50Hz
SB /
MULTI
L
SPEAKER SYSTEMS
SB /
MULTI
R
(
L
) (
L
) (
R
) (
R
)
(
L
) (
R
) (
L
) (
R
)
Toma de conexión del
altavoz de bajas
frecuencias (subwoofer)
con amplificador
incorporado (super
woofer), etc.
SISTEMAS DE
ALTAVOCES DE
SONIDO
ENVOLVENTE (A)
SISTEMA DE
ALTAVOZ
CENTRAL
SISTEMAS DE
ALTAVOCES
FRONTALES
Precauciones al conectar los
altavoces
Si el altavoz se coloca cerca de un
monitor de TV o de video, los colores
de la pantalla pueden verse afectados
por el magnetismo del altavoz. Si
ocurriera esto, separe el altavoz y
colóquelo en una posición en la que
no produzca este efecto.
IN
SISTEMAS DE
ALTAVOCES DE
SONIDO
ENVOLVENTE (B)
SISTEMAS DE
ALTAVOCES
TRASEROS
SURROUND
NOTA:
Cuando utilice solo un altavoz posterior surround, conéctelo al canal izquierdo.
q
Indicador de encendido ................................(180)
w
Interruptor de alimentación eléctrica............(180)
e
Entrada de auriculares (PHONES) ................(181)
r
Botón DIRECT ..............................................(184)
t
Botón selector INPUT MODE ......................(180)
y
Botón ANALOG............................................(180)
u
Botón EXT. IN ...............................................(180)
i
Botón CINEMA/MUSIC (CINE/MÚSICA)......(191)
o
Botón SURROUND 6,1/7,1
(SONIDO ENVOLVENTE)..............................(193)
!0
Botón VIDEO ON/OFF
(ACTIVADO/DESACTIVADO) ........................(184)
!1
Botón TONE DEFEAT ...................................(181)
!2
M-ZONE 1 button.........................................(183)
!3
REC/M-ZONE-2 button.................................(182)
!4
Botón STEREO.............................................(184)
!5
Botón DOLBY SURROUND .........................(188)
!6
Botón DTS SURROUND...............................(188)
!7
Botón WIDE SCREEN ..................................(192)
!8
Botón 5CH/7CH STEREO.............................(192)
!9
Botón DSP SIMULATION .............................(192)
@0
Botón MULTI FUNCTION STATUS ..............(182)
@1
Botón MULTI FUNCTION MODE SELECT...(185)
@2
Control selector MULTI FUNCTION,
REC/SELECTOR M-ZONE (FUNCTION) .......(182)
@3
Controlador MULTI FUNCTION
(CONTROL) .................................................(186)
@4
Mando MASTER VOLUME ..........................(181)
@5
Indicadores de fuente de entrada ................(180)
@6
Indicador de volumen master
(VOLUME LEVEL).........................................(181)
@7
Visualización
@8
IIntroduzca los indicadores de modo
(INPUT MODE).............................................(181)
@9
Indicador AL24 .............................................(181)
#0
Indicadores de señal digital (SIGNAL) ..........(181)
#1
Indicadores del sistema de altavoces
envolventes (SURROUND SPEAKER A/B)...(182)
#2
Botón PURE DIRECT (PURO DIRECTO) ......(184)
#3
Dial selector de fuente de entrada
(INPUT SELECTOR)......................................(180)
#4
Botón HOME THX CINEMA.........................(187)
#5
Sensor de mando a distancia
(REMOTE SENSOR).....................................(179)
