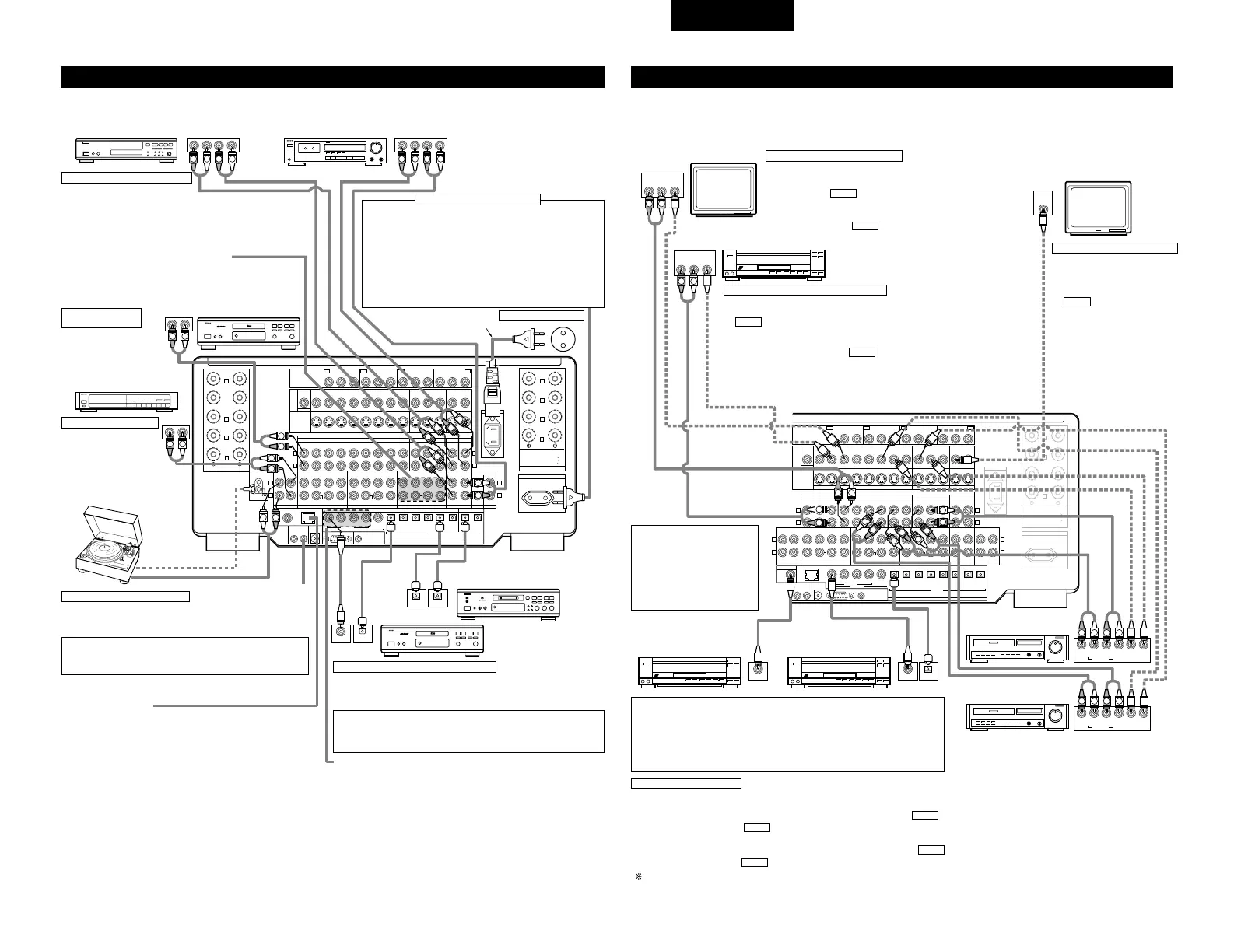

CD-speler
Aansluiten van een
CD-speler
Sluit de analoge
uitgangsaansluitingen (ANALOG
OUTPUT) van de CD-speler aan
op de CD-aansluitingen van dit
toestel met behulp van
penstekkersnoeren.
Aansluiten van een platenspeler
Sluit het uitgangssnoer van de platenspeler aan op de PHONO-
aansluitingen van de AVC-A1SR’s, de L-stekker (links) op de L-
aansluiting en de R-stekker (rechts) op de R-aansluiting.
OPMERKING:
Dit toestel kan niet rechtstreeks worden gebruikt met MC-
platenspelerelementen. Gebruik een afzonderlijke hoofdversterker of
optransformator.
Koppel de aardingsdraad los als bij het aansluiten ervan gezoem of
een ander geluid hoorbaar is.
Platenspeler
(MM-element)
Aardingsdraad
Aansluitingen voor
toekomstige uitbreiding
Netsnoer (Meegeleverd)
Aansluiten van de voorversterkeruitgangen
Sluit hierop een of meer externe vermogensversterkers aan om het
vermogen van de geluidskanalen voor, midden, surround en surround
achter te verhogen of sluit er aangedreven luidsprekers op aan.
Wanneer u slechts één achterste surroundluidspreker gebruikt,
sluit u hem op het linkerkanaal aan.
Aansluiten van de AC OUTLET
AC OUTLET (netuitgang)
• SWITCHED (geschakeld) — (totaal vermogen – 100 W)
De spanning naar deze uitgangen wordt in- en uitgeschakeld met de
POWER-schakelaar op het hoofdtoestel en wanneer de spanning
tussen de aan- en de standbystand wordt geschakeld met de
afstandsbediening.
Deze uitgangen leveren geen stroom wanneer het toestel in de
standbystand staat. Sluit hierop nooit apparaten aan met een totaal
vermogen van meer dan 100 W.
OPMERKING:
Gebruik de AC OUTLET enkel voor audioapparatuur. Gebruik hem nooit
voor haardrogers, TV’s of andere elektrische toestellen.
Netuitgangen (muur)
AC 230 V, 50 Hz
MD-recorder, DAT-deck of andere component
uitgerust met digitale ingangs-/uitgangsaansluitingen
CD-speler of andere component
uitgerust met digitale
uitgangsaansluitingen
Aansluiten van de DIGITAL-aansluitingen
Gebruik deze voor het aansluiten van audioapparatuur met een digitale
uitgang.
Zie blz. 215 voor instructies m.b.t. het instellen van deze aansluiting.
Aansluiten van een cassettedeck
Aansluitingen voor opname:
Sluit de opname-ingangsaansluitingen (LINE IN of REC) van het
cassettedeck aan op de cassette-opnameuitgangen (OUT) van dit
toestel met behulp van penstekkersnoeren.
Aansluitingen voor weergave:
Sluit de weergave-uitgangsaansluitingen (LINE OUT of PB) van het
cassettedeck aan op de cassetteweergave-ingangen (IN) van dit
toestel met behulp van penstekkersnoeren.
CD-recorder of cassettedeck 1 MD-recorder of cassettedeck 2
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
Aansluiten van een tuner
Sluit de uitgangsaansluitingen
(OUTPUT) van de tuner aan
op de TUNER-aansluitingen
van dit toestel met behulp
van penstekkersnoeren.
OPMERKINGEN:
• Gebruik penstekkersnoeren van 75 Ω/ohm voor coaxiale aansluitingen.
• Gebruik optische kabels voor optische aansluitingen. Verwijder het kapje
alvorens ze aan te sluiten.
Tuner
Denon Link-aansluiting
Sluit hierop een DVD-speler van Denon aan voor digitaal
multikanaalsgeluid van hoge kwaliteit.
Zie de handleiding van de DVD-speler voor nadere bijzonderheden.
DIGITAL EXT. IN
Functie voor uitbreiding in de toekomst.
Aansluiten van de videocomponenten
• Gebruik voor het aansluiten van het videosignaal een videosignaalkabel van 75 Ω/ohm. Het gebruik van een
verkeerde kabel kan leiden tot een slechtere beeldkwaliteit.
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
TV of DBS-tuner
LD-speler, CDV-speler, enz.
Monitor-TV
Aansluiten van een TV/DBS-tuner
TV/DBS
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de TV of de DBS-
tuner aan op de (geel) TV/DBS IN-aansluiting met behulp van een
coaxiaal penstekker-videosnoer van 75 Ω/ohm.
• Sluit de audio-uitgangsaansluitingen (AUDIO OUTPUT) van de TV of de
DBS-tuner aan op de TV/DBS IN-aansluitingen met behulp van
penstekkersnoeren.
AUDIO
VIDEO
Aansluiten van een videodiscspeler (VDP)
MONITOR OUT
• Sluit de video-
ingangsaansluiting (VIDEO
INPUT) van de TV aan op
MONITOR OUT-
aansluiting met behulp van een
coaxiaal penstekker-videosnoer
van 75 Ω/ohm.
• Op dezelfde manier kan de
monitor-TV ook worden
aangesloten op de VIDEO
MONITOR OUT-2-aansluiting.
VIDEO
Opmerking betreffende het
aansluiten van de digitale
ingangsaansluitingen
• Via de digitale
ingangsaansluitingen worden
uitsluitend audiosignalen
ingevoerd. Zie blz. 205 voor
details.
LD-speler of andere component
uitgerust met digitale
uitgangsaansluitingen
Videodeck 2
Videodeck 1
Aansluiten van videodecks
LD-speler of andere component
uitgerust met een Dolby Digital
RF-uitgangsaansluiting
OPMERKINGEN:
Video-uitgangsaansluitingen voor LD-spelers uitgerust met Dolby Digital-RF (AC-3RF)-
uitgangen.
• Om een Dolby Digital AC-3-compatibele LD-speler aan te sluiten op de Dolby
Digital-RF (AC-3RF)-aansluitingen, moet u de video-uitgangen van de speler
aansluiten op de VDP-ingangsaansluitingen van dit toestel.
• Wanneer de Dolby Digital-RF (AC-3RF)-ingangskeuzetoets op de AVC-A1SR wordt
ingedrukt, schakelt het beeld over op de signalen die via de VDP-
ingangsaansluitingen worden ingevoerd.
VDP
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de videodiscspeler aan op de
(geel) VDP IN-aansluiting met behulp van een coaxiaal penstekker-
videosnoer van 75 Ω/ohm.
• Sluit de analoge audio-uitgangsaansluitingen (ANALOG AUDIO OUTPUT) van de
videodiscspeler aan op de VDP IN-aansluiting met behulp van
penstekkersnoeren.
• Op dezelfde manier kan een DVD-speler worden aangesloten op de DVD-
aansluitingen.
• Het is ook mogelijk om een videodiscspeler, DVD-speler, camcorder, spelconsole,
enz. aan te sluiten op de V.AUX-aansluitingen.
AUDIO
VIDEO
Aansluiten van een monitor-TV
• Er zijn 3 sets videodeckaansluitingen (VCR). U kan dus 3 videodecks aansluiten voor simultane opname of voor het kopiëren van videobanden.
Video-ingangs-/uitgangsaansluitingen:
• Sluit de video-uitgangsaansluiting (VIDEO OUT) van het videodeck aan op de (geel) VCR-1 IN-aansluiting en de video-ingangsaansluiting (VIDEO
IN) van het videodeck op de (geel) VCR-1 OUT-aansluiting met behulp van coaxiale penstekker-videosnoeren van 75 Ω/ohm.
Aansluiten van de audio-uitgangsaansluitingen
• Sluit de audio-uitgangsaansluitingen (AUDIO OUT) van het videodeck aan op de VCR-1 IN-aansluitingen en de audio-ingangsaansluitingen (AUDIO
IN) van het videodeck op de VCR-1 OUT-aansluitingen met behulp van penstekkersnoeren.
Sluit een ander videodeck op dezelfde manier aan op de aansluitingen VCR-2 of VCR-3.
AUDIO
AUDIO
VIDEO
VIDEO
