Denon AVC-A1SR

CONTROL-aansluitpunt
Voer de volgende stappen uit voordat u een op het RS-232C-aansluitpunt aangesloten externe controller gebruik:
1. Druk op de ON/STNDBY-toets van het hoofdtoestel en stel de bedieningsmodus van het toestel in.
2. Voer de bediening voor het uitschakelen van het toestel met de externe controller uit.
3. Controleer of het product in de standby-modus staat.
Controleer na het bovenstaande de aansluitingen van de externe controller. De bediening is mogelijk.
207
NEDERLANDS
SURR.-B
SURR.-A
CENTER
R
R
R
L
R
L
SAT1
VIDEO
S-VIDEO
OUT
OUT IN
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345
EXT. IN-2 PRE OUT
IN OUT
AUDIO
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
DOLBY DIGITAL RF
CENTER SURR.FRONTPHONO
CD
COAXIAL
CONTROL OUT
OUT IN
IN
SW SW
TUNER
SIGNAL
GND
SPEAKER SYSTEMS
SB /
MULTI
R
R
L
R
L
R
L
Decoder met 8- of 6-kanaals
analoge uitgang
Voor
Surround achter
Surround
Subwoofer Midden
Voor instructies m.b.t. weergave via de externe ingangsaansluitingen (EXT. IN), zie blz. 223.

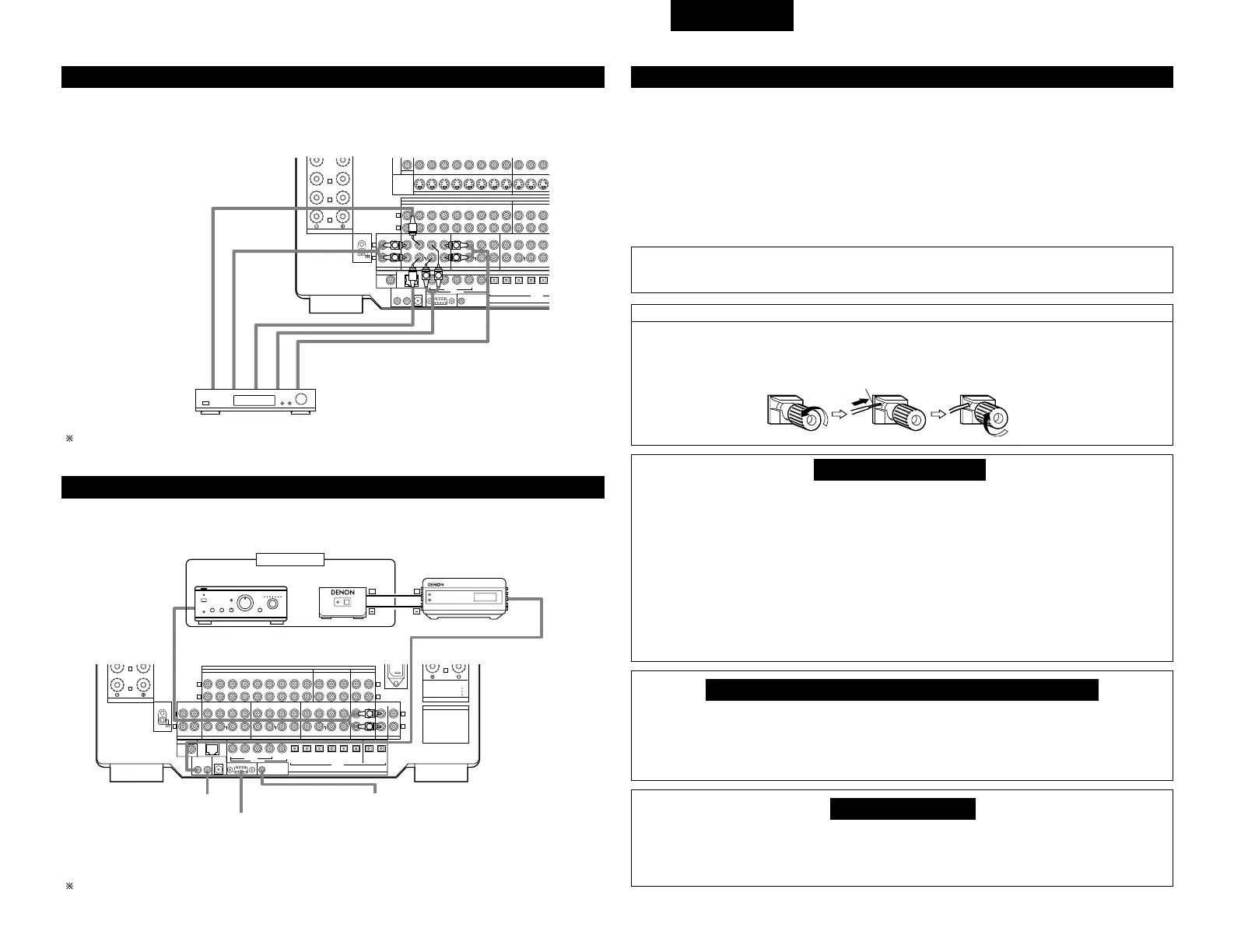

Aansluiten van de externe ingangsaansluitingen (EXT. IN)
• Op deze aansluitingen kunt u multikanaals audiosignalen invoeren van een outboard-decoder of een
component met een ander type multikanaals decoder, zoals een DVD-audiospeler of een multikanaals SACD-
speler, of andere toekomstige multikanaals geluidsformaatdecoders.
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
SURR
.-
B
R
R
L
R
L
R
L
R
L
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345656
EXT. IN-2 PRE OUT OUT
PREOUT OUT
OUT
IN OUT
AUDIO
IN
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
MD /
TAPE-2
CDR /
TAPE-1
MD / MULTI ZONE
TAPE-2 1 2
CDR /
TAPE-1
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
DOLBY DIGITAL RF
CENTER SURR.FRONTPHONO
CD
COAXIAL
CONTROL OUT
OUT IN
IN
SW SW
TUNER
SIGNAL
GND
SPEAKER SYSTEMS
SB /
MULTI
R
SPEAKER SYSTEMS
SPEAKER IMPEDANCE
FRONT, CENTER, SURROUND BACK
SURROUND A OR B / 6 16Ω
A + B / 8 16Ω
/ 6 16Ω
AC OUTLETS
SWITCHED 100W MAX.
AC 230V 50Hz
MULTI
L
L
R
++
OUTPUT
INPUT
AUX OUT
B
Andere kamer
Geïntegreerde voorversterker
Uitbreidingsaansluitingen voor
toekomstig gebruik.
Zie blz. 222, 223 voor instructies met betrekking tot het gebruik van de MULTI ZONE-aansluitingen.
Aansluiten van de MULTI ZONE-aansluitingen
• Als een andere (geïntegreerde) voorversterker is aangesloten, kunnen de multi-zone-aansluitingen worden
gebruikt om tegelijkertijd een andere bron weer te geven in een andere kamer. (Zie blz. 222, 223.)
Luidsprekerimpedantie
• Luidsprekers met een impedantie van 6 tot
16 Ω/ohm worden aangesloten als voor- en
middenluidsprekers.
• Luidsprekers met een impedantie van 6 tot
16 Ω/ohm kunnen worden aangesloten als
surroundluidsprekers.
• Het beveiligingscircuit kan in werking treden als het
toestel lange tijd met een hoog volume wordt
gebruikt en luidsprekers met een lagere dan de
voorgeschreven impedantie zijn aangesloten.
OPMERKING:
Raak de luidsprekerklemmen NOOIT aan terwijl de spanning is ingeschakeld.
Dit kan resulteren in elektrische schokken.
Aansluiten van de luidsprekersnoeren
1. Zet los door naar
links te draaien.
2. Steek het
snoer in.
3. Zet vast door naar
rechts te draaien.
Draai de kerndraden goed in elkaar of snijd de overtollige draad af.
Beveiligingscircuit
• Dit toestel is uitgerust met een ultrasnel beveiligingscircuit. Dit circuit beschermt de luidsprekers onder
bepaalde omstandigheden, bijvoorbeeld wanneer de uitgang van de vermogensversterker per ongeluk
wordt kortgesloten en er een sterke stroom wordt opgewekt, wanneer de omgevingstemperatuur van
het toestel ongewoon hoog wordt, of wanneer het toestel langdurig met een hoog vermogen wordt
gebruikt, wat resulteert in een extreme stijging van de temperatuur.
Wanneer het beveiligingscircuit in werking treedt, wordt de uitvoer naar de luidsprekers automatisch
afgesneden en begint de spanningsindicator te knipperen. Ga in dit geval als volgt te werk: schakel de
spanning van het toestel uit, controleer of de luidspreker- of ingangskabels goed zijn aangesloten en laat
het toestel afkoelen als het erg heet is. Zorg voor een betere ventilatie rond het toestel en schakel de
spanning opnieuw in.
Als het beveiligingscircuit nogmaals in werking treedt, hoewel er geen problemen zijn met de bedrading
of de ventilatie van het toestel, schakel de spanning dan uit en neem contact op met een DENON-
servicecentrum.
Opmerking betreffende de luidsprekerimpedantie
• Het beveiligingscircuit kan in werking treden als het toestel lange tijd met een hoog volume wordt gebruikt
en luidsprekers met een lagere dan de voorgeschreven impedantie zijn aangesloten (bijvoorbeeld
luidsprekers met een impedantie van minder dan 4 Ω/ohm). Als het beveiligingscircuit in werking treedt,
wordt de uitvoer naar de luidsprekers afgesneden. Schakel de spanning van het toestel uit, laat het toestel
afkoelen, zorg voor een betere ventilatie rond het toestel en schakel vervolgens de spanning opnieuw in.
Koelventilator
• De AVC-A1SR is uitgerust met een koelventilator om te voorkomen dat de temperatuur in het toestel
stijgt. Onder bepaalde gebruiksomstandigheden wordt deze ventilator in werking gesteld. Aangezien hij
gevoelig is voor temperatuur en volumeniveau, moet u hoorbaar ventilatorgeluid voorkomen of tot een
minimum beperken.
Aansluitingen van het luidsprekersysteem
• Verbind de luidsprekerklemmen met de
luidsprekers, ervoor zorgend dat de polariteiten
overeenstemmen ( < op < , > op > ). Wanneer de
polariteiten niet overeenstemmen, resulteert dit in
een zwak middengeluid, een onduidelijke oriëntatie
van de diverse instrumenten en een verstoord
richtinggevoel van de stereo.
• Let er tijdens het maken van de aansluitingen op dat
geen van de geleiders van het luidsprekersnoer in
aanraking komt met naburige klemmen, met andere
geleiders van luidsprekersnoeren of met het
achterpaneel.
TRIGGER OUT
DC 12V wordt in- en uitgeschakeld wanneer het product in en uit wordt
geschakeld.
