Denon AVR-1508 Service Manual

9
AVR-1708/1508/688/588/488 AVC-1508
ADJUSTMENT
Audio Section
Idling Current
Required measurement equipment: DC Voltmeter
1. Preparation
(1) Avoid direct blow from an air conditioner or an electric
fan, and adjust the unit at normal room temperature 15 °C
~ 30 °C (59 °F ~ 86 °F).
(2) Presetting
• POWER (Power source switch) OFF
• SPEAKER (Speaker terminal) No load
(Do not connect speaker, dummy resistor, etc.)
2. Adjustment
(1) Remove top cover and set VR101 FL, FR, C, SL, SR, on
Main Amp. Unit, VR401, VR402 on 2ch- Amp. Unit at fully
counterclockwise ( ) position.
(2) Connect DC Voltmeter to test points (FRONT-Lch:
TP101, FRONT-Rch: TP105, CENTER ch: TP103, SUR-
ROUND-Lch: TP102, SURROUND-Rch: TP104, SUR-
ROUND-BACK Lch: TP402, SURROUND-BACK Rch:
TP401).
(3) Connect power cord to AC Line, and turn power switch
"ON".
(4) Presetting.
MASTER VOLUME : "---" counterclockwise ( min.)
SPEAKER (Speaker terminal) : No load
(Do not connect speaker, dummy resistor, etc.)
MODE : 7CH STEREO
FUNCTION : CD
(5) Within 2 minutes after the power on, turn VR101 clock-
wise ( ) to adjust the TEST POINT voltage to
1.5 mV ± 0.5 mV DC.
(6) After 10 minutes from the preset above, turn VR101 to
set the voltage to
2.0 mV ± 0.5 mV DC.
(7) Adjust the Variable Resistors of other channels in the
same way.

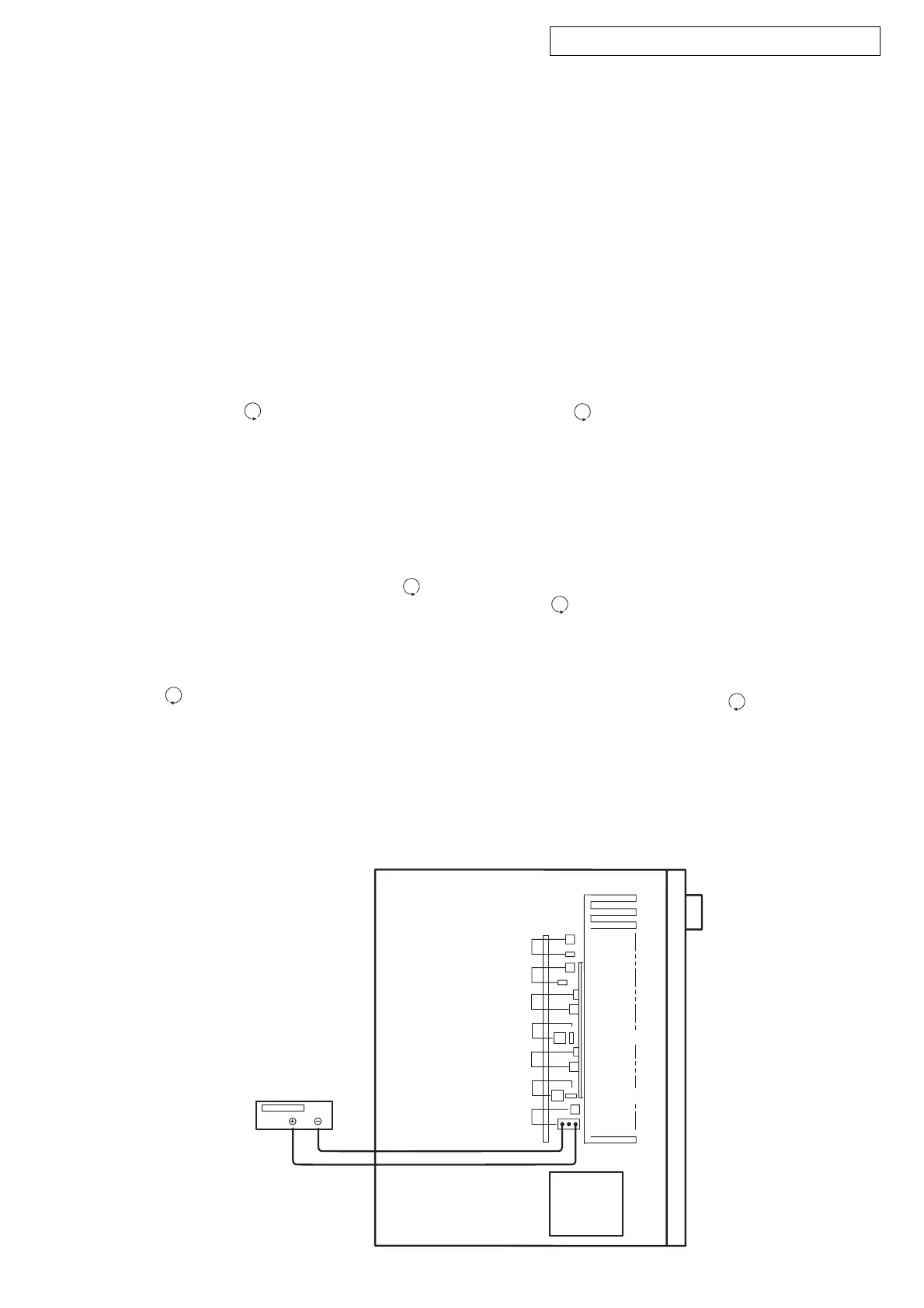

VR104
TP104
VR101
TP101
VR102,TP102
TP107
VR107
VR103,TP103
VR105
TP105
F Lch
S Lch
S Back Rch
TP106
VR106
S Back Lch
C ch
S Rch
F Rch
DC Voltmeter
調整
オーディオセクション
アイドリング電流の調整
調整に必要な測定器 : DCVoltmeter
1. 準備
(1) セットをクーラ、扇風機のそばなど風通しの良い場所
を避け、通常の使用状態に置きます。セットの周囲温
度は 15〜30 ℃、湿度は常湿とします。
(2) プリセット
・電源スイッチ OFF
・スピーカ端子 無負荷
( スピーカ・ダミー抵抗器などを接続しない。)
2. 調整
(1) 上カバーをはずし、メインアンプ基板の VR101FL,FR,
C,SL,SR 及び 2ch- アンプ基板の VR401,VR402 を反時計
方向 ( )に回し切った状態にセットします。
(2) テストポイント (FRONT-Lch:TP101,FRONT-Rch:

TP105,CENTERch:TP103,SURROUND-Lch:TP102,
SURROUND-Rch:TP104,SURROUND-BACKLch:TP402,
SURROUND-BACKRch:TP401) に DCVoltmeterを接続
します。
(3) 電源コードを AC100V（95〜105Vの範囲でも可）に接
続し、電源スイッチを "ON"にします。
(4) ON後、次のようにセットします。
・MASTERVOLUME（音量調節つまみ）→反時計方向
( )に回す、最小の状態にする。
・SPEAKER（スピーカ端子）→無負荷（スピーカ、
ダミー抵抗器などを接続しない。）
MODE:7CHSTEREO
FUNCTION:CD
(5) 2分以内に VR101を時計方向 ( ) に回しテストポイ
ントの電圧を次のように調整します。
1.5mV ±0.5mVDC
(6) 予備調整から 10分後 VR101を回し、次のように電圧を
設定します。
2.0mV± 0.5mVDC
(7) 同じ方法で各チャネルの可変抵抗を調整します。

Denon AVR-1508 Specifications

General

HDMI Inputs	2
HDMI Outputs	1
Dolby Digital	Yes
DTS	Yes
AM/FM Tuner	Yes
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	98 dB
THD	0.08%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Tuner Type	Digital
Preset Station Qty	56
HDMI Switching	Yes
Tuning Range	FM: 87.5 - 108 MHz, AM: 522 - 1620 kHz
Audio D/A Converter	24-bit / 192 kHz
Output Impedance / Channel	8 Ohm
Frequency Response	10 Hz - 100 kHz
Channels	7.1
Power Output	75W per channel (8 ohms, 20Hz-20kHz, 0.08% THD)
Output Power / Channel	75W (8 ohms)
