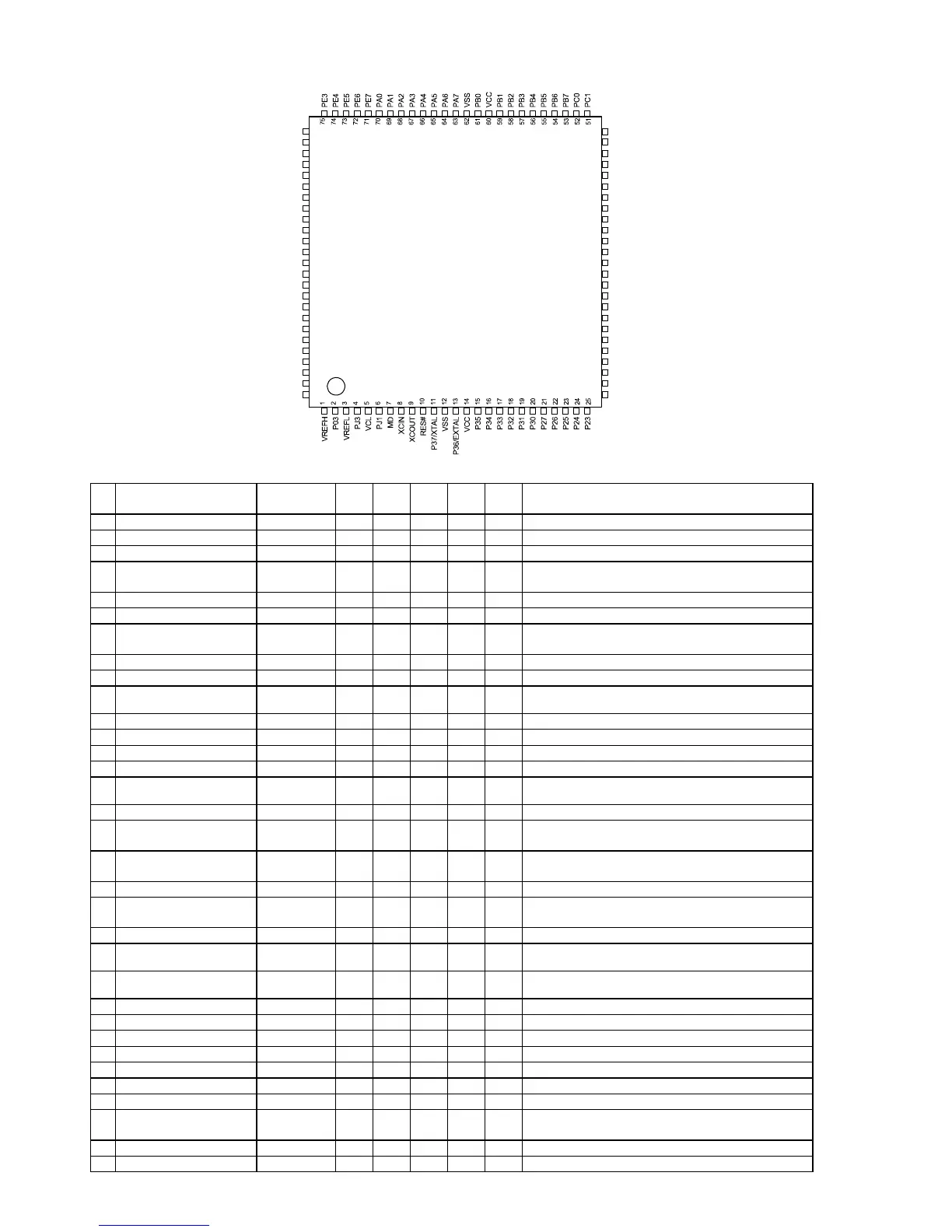

R5F5210ABDFP (HDMI : IC171)
R5F5210ABDFP Terminal Functions
Pin Symbol Pin Name I/O Pu/Pd
LvCnv
STBY
CEC
STBY
Function
1 VREFH VREFH - -
-
- - +3.3V
2 P03/DA0 NET/HDMI O C
-
Z L VPLD control pin (H:NET/WiFi/USB/BT,L:HDMI)
3 VREFL VREFL - -
-
- - GND
4 PJ3 778_3/778_2 O C
-
Z -
Audio data Bus control pin (HDMI input)
(H:MN8647781_3,L:MN8647781_2)
5 VCL VCL I -
-
- - Smoothing capacitor connection pin
6 PJ1 TX/RX O C
-
Z - NC
7 MD MD I -
SCPU
3VPu
- -
Single-chip/Micro-processor mode switching (Normal
single-chip : L, Rewrite boot program start : H input set)
8 XCIN XCIN I -
-
- - NC
9 XCOUT XCOUT O -
-
- - NC
10 RES# SUB_RESET I -
SCPU
3VPu
Z - Reset input
11 XTAL/P37 XTAL O -
-
- - Oscillator connection
12 VSS VSS - -
-
- - GND
13 EXTAL/P36 EXTAL I -
-
- - Oscillator connection
14 VCC VCC - -
-
- - +3.3V
15 P35/NMI(input) NMI I -
SCPU
3VPu
- - NC
16 P34/SCK6/IRQ4 CEC_OUT O C
-
Z - CEC-D signal output pin
17
P33/RXD6/SSCL6/IRQ3-
DS
778_2_HAINT I -
-
Z - HDMI MN8647781(RX) Audio INT input pin
18
P32/TXD6/SSDA6/IRQ2-
DS
CEC_IN I -
SCPU
3VPu
Z - CEC-D signal input pin
19 P31/IRQ1-DS ACKSIMO I -
-
Z - MAIN-SUB ucom communication control pin
20
P30/RXD1/SSCL1/
IRQ0DS
SCPURXD I -
Pd
Z - Data reception input from the external
21 P27/SCK1 DIRCE O C
-
Z L DIR control pin(PCM9211)
22 P26/TXD1/SSDA1 SCPUTXD O C
SCPU
3VPu
Z - Data transmission output to external
23 P25 DIRDOUT I -
DA
3.3Pu
Z - DIR control pin(PCM9211)
24 P24 DIRCLK O C
-
Z L DIR control pin(PCM9211)
25 P23 REQSOMI O C
-
Z - MAIN-SUB ucom communication control pin
26 P22/SCK0 CLKSIMO I -
-
Z - MAIN-SUB ucom communication control pin
27 P21/RXD0/SSCL0 SIMO I -
-
Z - MAIN-SUB ucom communication control pin
28 P20/TXD0/SSDA0 SOMI O C
-
Z - MAIN-SUB ucom communication control pin
29 P17/SCK1/IRQ7 DIRRST O C
-
O/L L DIR control pin(PCM9211)
30 P16/TXD1/SSDA1/IRQ6 DIRDIN O C
-
Z L DIR control pin(PCM9211)
31 P15/RXD1/SSCL1/IRQ5
SUB_
BDOWN
I -
-
Z - Power failure detect(Power failure:L)
32 P14/IRQ4 NC O C
-
Z - NC
33 P13/SDA/IRQ3 NC O C
-
Z - NC
