4
DCD-CX3
各部のはずしかた
※ セットを分解するときは、トレイを開け、電源 OFF 状
態にしてください。

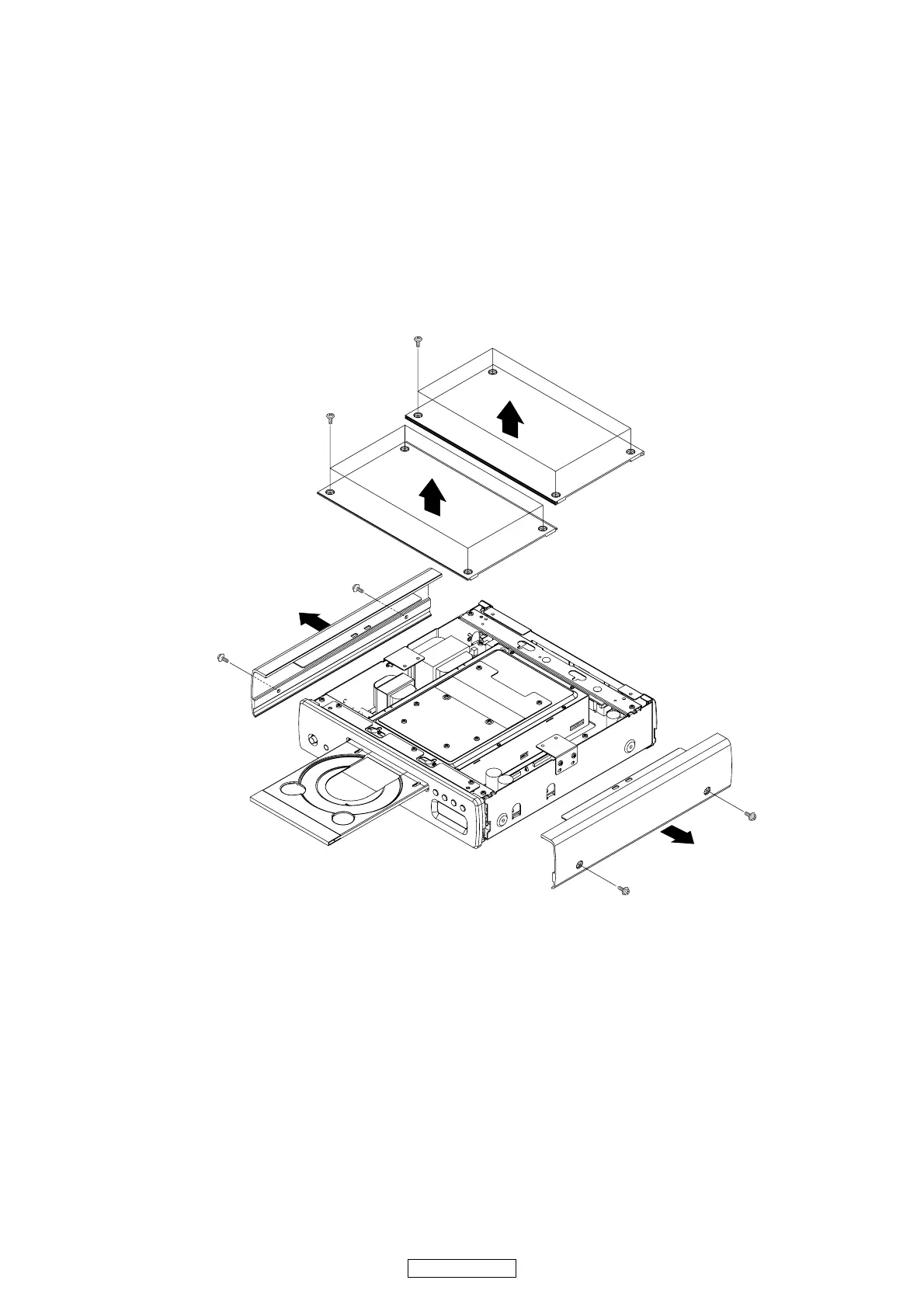

1. トップパネル、サイドパネルのはずしかた
(1) トップパネルを取り付けているネジ 8 本をはずしま
す。
(2) トップパネルを矢印の方向にはずします。
(3) サイドパネルを取り付けているネジ 4 本をはずしま
す。
(4) サイドパネルを矢印の方向にはずします。
DISASSEMBLY
※ When taking the set apart, open the tray and turn the
power "OFF".
1. Top Panel and Side Panel
(1) Remove 8 top screws, then detach Top Panel.
(2) Remove 4 side screws, then detach Side Panel.
To Next Page
