6
DCD-CX3

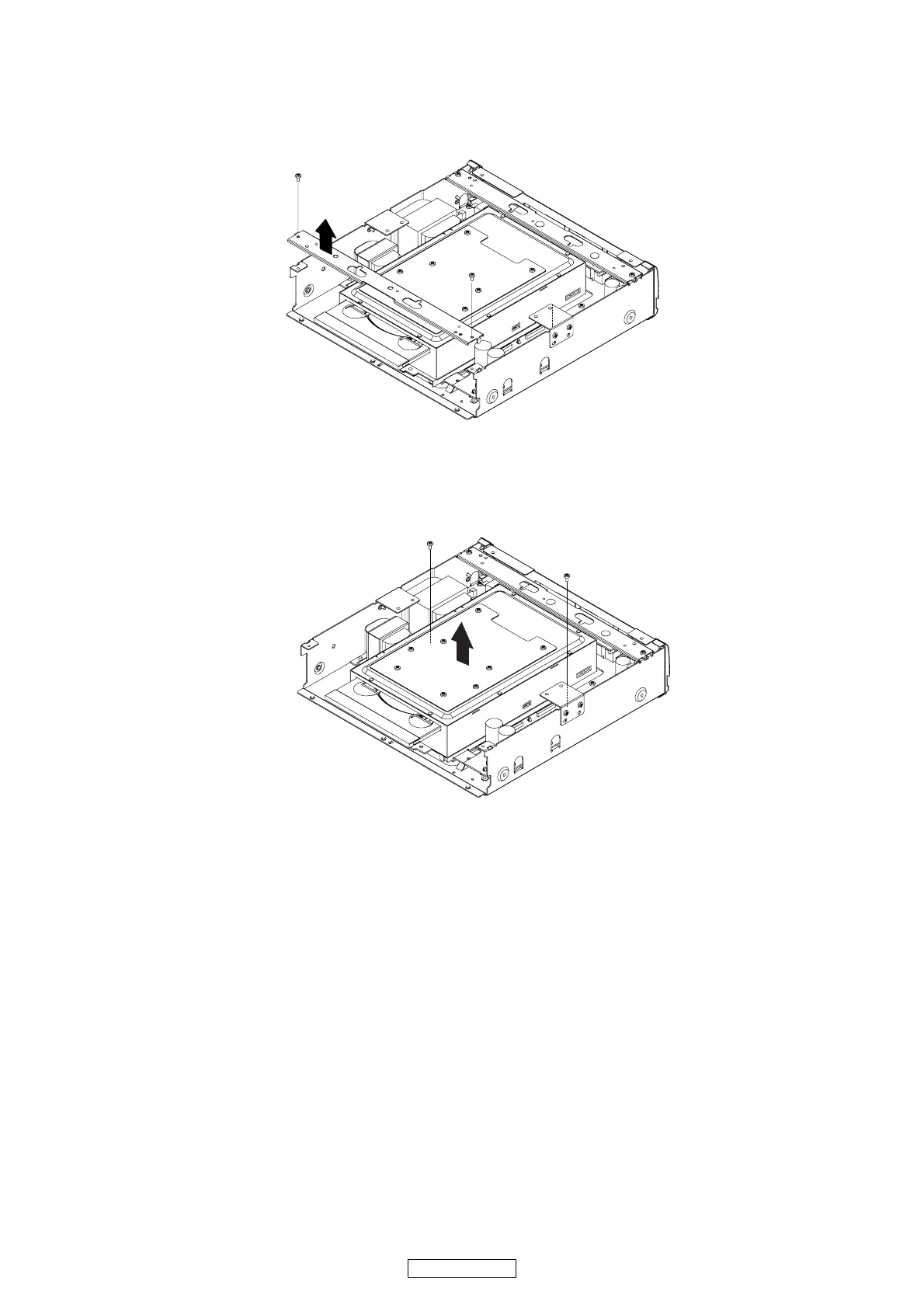

3. SACD メカのはずしかた
(1) フロントアングルを取り付けているネジ2本をはずし
ます。
(2) フロントアングルを矢印の方向にはずします。
(3) メカブラケットを取り付けているネジ2 本をはずしま
す。
(4) SACD メカを矢印の方向にはずします。
※ SACD メカを廃棄する場合は、メカ分解図のように分解
してください。
3. SACD Mechanism
(1) Remove 2 screws, then detach Front Angle.
(2) Remove 2 Mecha Bracket screws, then detach SACD
Mechanism.
※ If SACD Mechanism is abandoned, disassembles
according to Mechanism exploded view.
To Next Page
