DeVilbiss iGo 306DS - Modalità Duso; Parti Principali Sistema Portatile; Pannello DI Controllo; Simboli IEC E Relative Definizioni

IT - 48 A-306-1

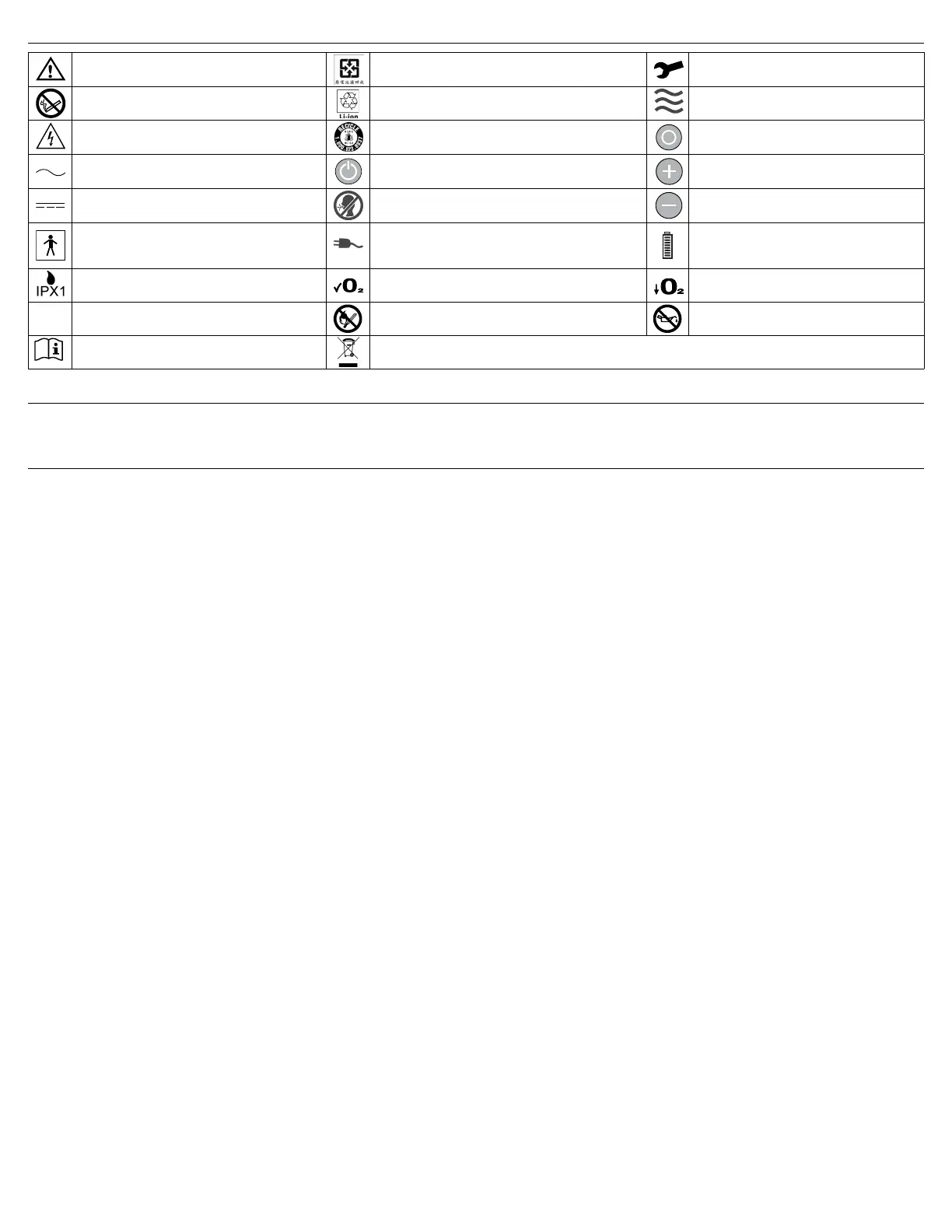

SIMBOLI IEC E RELATIVE DEFINIZIONI
Attenzione – Consultare il manuale di istruzioni WEEE Taiwan Richiesta di intervento
Pericolo–Vietatofumareoutilizzareamme
libere
Batteria riciclabile agli ioni di litio Indicatoredelusso
Possibilità di shock elettrici Riciclaggio RBRC
Pulsantediselezionedellamodalità(usso
continuo/PulseDose)
Corrente alternata Pulsante di accensione/spegnimento
Pulsante per aumentare il valore della
portatadelusso
Corrente continua (alimentazione CC)
Nessuna respirazione rilevata (modalità
PulseDose, con emissione di segnale acustico)
Pulsante per ridurre il valore della portata
delusso
Attrezzatura di tipo BF
Indicatore della presenza di alimentazione esterna
(spia a luce stabile). Indicatore della mancanza di
alimentazione (spia lampeggiante)
Indicatore di stato della batteria ricaricabile
Attrezzatura IPX1 a prova di gocciolamento Ossigeno normale Ossigeno scarso
IPX0
Non protetta (apparecchiatura ordinaria) Nonsonopresentiammelibere Non utilizzare oli o grassi
Seguire le istruzioni per l’uso
Il dispositivo contiene attrezzatura elettrica e/o elettronica che deve essere riciclata secondo la Direttiva
dellaComunitàEuropea2002/96/EC–Riutidiapparecchiatureelettricheedelettroniche(RAEE)
MODALITÀ D’USO
Il concentratore di ossigeno portatile DeVilbiss iGo modello 306 è stato sviluppato per la somministrazione di ossigeno supplementare. L’apparecchio non può essere inteso
come salvavita, né fornisce funzionalità di monitoraggio del paziente.
PARTI PRINCIPALI (Pagina 2)
Sistema portatile (Figura A-E)
1. Impugnatura (una sulla parte superiore del retro/
due sui lati inferiori)
2. Pannello di controllo – Consultare la sezione
“Pannello di controllo iGo” riportata
successivamente
3. Pulsante di accensione/spegnimento – Premerlo e
tenerlo premuto per accendere o spegnere l’unità
4. Uscita dell’ossigeno – Porta attraverso la quale
avviene la distribuzione dell’ossigeno
5. Ingresso alimentazione – Collegare a
un’alimentazione CA o CC
6. Porta di comunicazione – Consente al personale
del servizio di assistenza di eseguire la
diagnostica del sistema e monitorarne le
prestazioni. Non deve essere utilizzata dal
paziente
7. Filtro dell’aria
8. Etichetta relativa alla potenza nominale (in basso)
9. Ventole di scarico (su ogni lato)
10. Raccordo per il carrellino
11. Vano della batteria
12. Alloggiamento nel vano della batteria
13. Batteria ricaricabile
14. Linguette della batteria
15. Fermo della batteria
16. Contatti della batteria
17. Adattatore CA
18. Adattatore CC
Pannello di controllo (Figura 1)
1. Pulsante di accensione/spegnimento – Consente di accendere o spegnere il sistema.
2. Spia di respirazione non rilevata in modalità PulseDose – Quando è attiva la modalità PulseDose e non viene rilevata alcuna attività respiratoria per 30 secondi, la spia
inizia a lampeggiare e viene ripetuto un allarme acustico ogni tre secondi. Se nel frattempo viene rilevata attività respiratoria, l’emissione dell’allarme viene interrotta. Se
invecenonvienerilevataalcunaattivitàrespiratoriaperaltri60secondi,l’unitàpassaautomaticamenteinmodalitàdiussocontinuo.NOTA–
Dopo il passaggio alla
modalità di usso continuo, per ripristinare la modalità PulseDose sarà necessario procedere manualmente.
3. Spia della presenza di alimentazione esterna/della mancanza di alimentazione
3a. Spia della presenza di alimentazione esterna – Questa spia è accesa quando il sistema è collegato a un’alimentazione CA o CC.
3b. Spia della mancanza di alimentazione – Se il sistema non riceve corrente, la spia inizia a lampeggiare e continua per 15 minuti. Contemporaneamente, viene
emesso un segnale acustico. Premere il pulsante di accensione/spegnimento per far cessare l’avviso.
4. Spie della concentrazione di ossigeno
4a. Spia verde(ossigeno normale) – Questa spia, indicante il corretto funzionamento del sistema iGo, si accende quando le condizioni operative sono normali e il livello
di ossigeno è accettabile.
 4b. Spiagialla(ossigenoscarso)–Questaspia,indicanteilvericarsidiunproblemanell’unità,siaccendequandoillivellodiossigenoèaldisottodellasogliadi
accettabilità. Consultare la sezione “Risoluzione dei problemi” per istruzioni.
 4c. Spiarossa(richiestadiintervento)–Questaspia,indicanteilvericarsidiunproblemanell’unità,siaccendequandolecondizionioperativenonsonononnormali,
sono in corso situazioni di malfunzionamento o il livello di ossigeno è al di sotto della soglia di accettabilità. Congiuntamente, viene emesso un segnale acustico.
Utilizzare l’erogatore di riserva. Consultare la sezione “Risoluzione dei problemi” e, se necessario, contattare il fornitore DeVilbiss per istruzioni. Non tentare di
eseguire riparazioni personalmente.
5. Pulsantediselezionedellamodalitàespiadelusso
 5a. Utilizzarequestopulsanteperselezionarelamodalitàdierogazione(PulseDoseoussocontinuo).
 5b. MentreinmodalitàPulseDoselaspiadelussolampeggiaaognirespiro,inmodalitàdierogazioneinussocontinuorimanestabile.
6. Spieverdi(1-6)epulsantidiimpostazionedellaportatadelusso
 6a. IvaloridiportatadiussoprescrittiperlamodalitàPulseDoseeperlamodalitàdiussocontinuosonostatiimpostatidalfornitore.Nonmodicarequeste
impostazioni, a meno che non esplicitamente indicato dal medico.
 6b. Pulsanteperaumentareepulsanteperdiminuirel’impostazionedellaportatadiusso–Utilizzarequestipulsantiperincrementareodiminuirelaportatadelusso,
purché prescritto da medico.
7. Livello di carica della batteria e spia di esaurimento – Quando nel sistema è installata una batteria, in questa sezione del pannello di controllo viene indicata la carica
rimanente. A livello di carica massimo, si accendono tutte e sei le spie verdi. Man mano che la carica si esaurisce, le spie iniziano a spegnersi, iniziando da quelle
superiori. Al raggiungimento del livello di carica minimo, l’ultima luce diventa gialla e viene emesso un breve segnale acustico. Durante le operazioni di caricamento, le
luci si accendono rapidamente una dopo l’altra, in ciclo.
