DeWalt D24000 Original Instructions

73
SUOMI

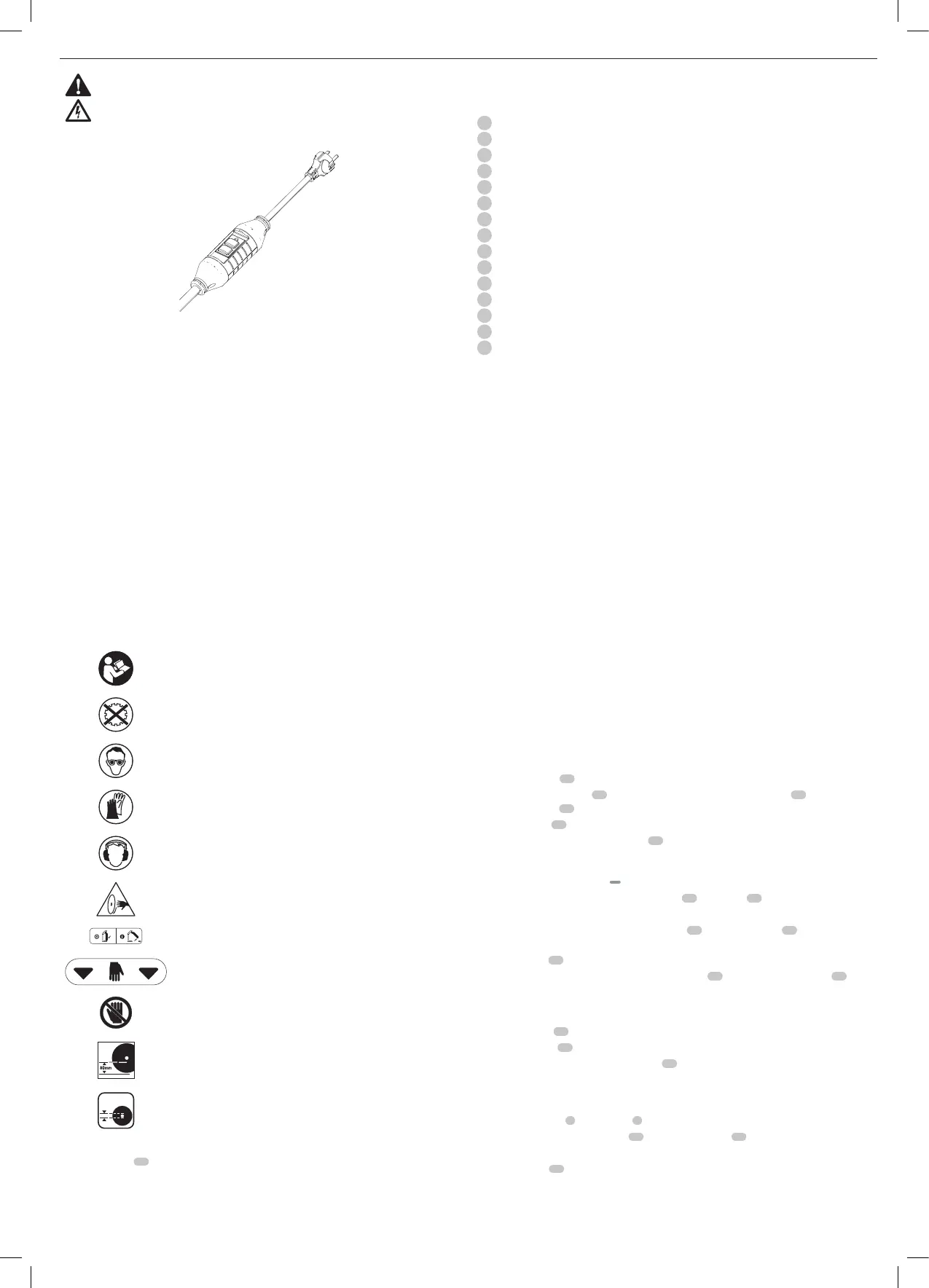

VAROITUS: Älä koskaan käytä konetta ilman, että PRCD on paikallaan. Älä käytä
konetta, jos PRCD ei toimi oikein. Jotta PRCD toimisi, kone täytyy liittää maatettuun
pistorasiaan. Ennen laattasahan käyttämistä PRCD:n toiminta tulee tarkistaa
säännöllisesti painamalla TESTAA-painiketta.
Pakkauksen Sisältö
Pakkauksen sisältö:
1 Moottorirungon kokoaminen
1 Rungon kokoaminen
1 Vesisäiliö
1 Vesipumppu
1 Leikkauslaikka
1 Liukupöytä
1 Jatkopöytä
1 Reunaohjain
1 Takavedenkeräin
1 Liukupöydän vedenkeräin
4 kuusioruuvia
1 kuusiokulma-avain
1 Käyttöohje
• Tarkista, onko työkalussa, osissa tai tarvikkeissakuljetusvaurioita.
• Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä
Pakkauksen sisältö
Pakkaus sisältää:
Lue käyttöohje ennenkäyttöä.
Älä käytä leikkauslaikkoja, joissa onsyvennyksiä.
Käytäsuojalaseja.
Käytä aina tavallisia työkäsineitä käyttäessäsi tätätyökalua.
Käytä ainakuulonsuojaimia.
VAROITUS! Terävätreunat.
Virtakytkin: asento I (päällä) ja 0 (pois).
Kantokohta.
Älä aseta käsiäsi tällealueelle.
Suurinsahaussyvyys.
25.4mm
Reiän halkaisija
Päivämääräkoodin Sijainti (Kuva [Fig.] B1)
Päivämääräkoodi
72
, joka sisältää myös valmistusvuoden, on painettuarvokilpeen.
Esimerkki:
2020 XX XX
Valmistusvuos
Kuvaus (Kuva A1, A2)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua
omaisuus- taihenkilövahinkoja.
1
Virtakytkin
2
Syvyydensäätönuppi
3
Työkahva
4
liukupöytä
5
Reunaohjain
6
jatkopöytä
7
Vesisuuttimet
8
Leikkauslaikka
9
Suojus
10
Vesisäiliö
11
Syvyyden rajoitin
12
Vinosahauksen säätönuppi
13
Avaimen säilytys
14
Liukupöydän vedenkeräin
15
Takavedenkeräin
Käyttötarkoitus
D24000-laattasaha on suunniteltu ammattimaisiin märkäkatkaisusovelluksiin. Kun käytetään
sopivaa laikkaa, jonka halkaisija on 250mm, saha voi katkaista betonia, tiiliä, posliinia ja
keraamisia materiaaleja. Kone tarjoaa optimaalista monipuolisuutta ja suorittaa halkaisun,
vinottaisleikkauksen, upotusleikkauksen ja viistoleikkauksen helposti, täsmällisesti
jaturvallisesti.
Tätä konetta saa käyttää vain tässä käyttöohjeessa mainittuihinkäyttötarkoituksiin.
ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja.
ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta
vainvalvotusti.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden
fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset.
Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan
saa jättää yksin tämän tuotteenkanssa.
ASENNUS

VAROITUS: Vedä pistoke pistorasiasta aina ennenasennusta.

VAROITUS: Kun kokoat konetta, noudata aina alla Kuvattujaohjeita.
Koneen ja sen osien ottaminen pakkauksesta

VAROITUS: Älä siirrä konetta yksin. Kone on liian raskas yhden henkilönkäsiteltäväksi.
1. Poista irtonainen pakkausmateriaalilaatikosta.
2. Nosta koneen osatlaatikosta.
3. Poista kaikki muu pakkausmateriaali koneenosista.
Moottorirungon asentaminen tukirunkoon (Kuva B1)
1. Pane tukirunko
16
suhteellisen sileälle ja tasaisellepinnalle.
2. Aseta moottorin runko
17
tukirunkoon kohdistaen jalassa olevat reiät
18
asennusreikien
19
kanssa.
3. Asenna ruuvi
20
reikiin.
4. Kiristä ruuvit kuusiokulma-avaimella
21
.
Liukupöydän asentaminen tukirunkoon (Kuva B2, B3)
1. Varmista, että tapin lukitus
22
onauki.
2. Pidä pöytää rungon edessä ja kohdista rullat
23
rullakiskon
24
kanssa.
3. Aseta takarulla pyöreäänkiskoon.
4. Liu’uta pöytä kiskoon ja varmista, että laakerit
25
ovat liukukiskojen
26
sisällä.
5. Kun pöydän etuosa lähestyy runkoa, kallista pöytää hieman niin, että se menee
pysäyttimen
27
ohi.
6. Lukitse pöytä oikeaan asentoon kiertämällä tappia
22
ja työntämällä se reikään
28
, joka
onkiskossa.
Koneen asettaminen vesialtaaseen (KuvaB1,B4)
1. Pane vesiallas
13
suhteellisen sileälle ja tasaisellepinnalle.
2. Asenna tulppa
29
tyhjennysreikään.
3. Nosta ja pitele konetta kuljetuskohdista
73
kuvan B1mukaisesti.
4. Laske kone vesialtaaseen kuvan osoittamallatavalla.
Jatkepöydän asentaminen (Kuva C)
1. Pidä jatkepöytää
6
liukupöydän
4
oikean puolenedessä.
2. Kohdista jatkeen kohdistustapit
30
liukupöydän reikien
31
kanssa.
3. Aseta jatke liukupöytäävasten.
4. Kiristä nuppi
32
.
Vesipumpun asentaminen (Kuva D1, D2)

VAROITUS: Tarkista virtajohto vaurioiden varalta ennen vesipumpun
asentamistaastiaan.

DeWalt D24000 Specifications

General

Input power	1600 W
Power source	AC
Blade bore	25.4 mm
Blade diameter	250 mm
Idle speed (max)	4200 RPM
Sound pressure level	103 dB

Weight and Dimensions

Depth	860 mm
Width	690 mm
Weight	32000 g
