DINGLI JCPT DCS Series - Overall Hydraulic System Schematic

培训手册 Training Manual
液压原理图 Hydraulic Schematic
JCPT- DCS
www.cndingli.com
7-2

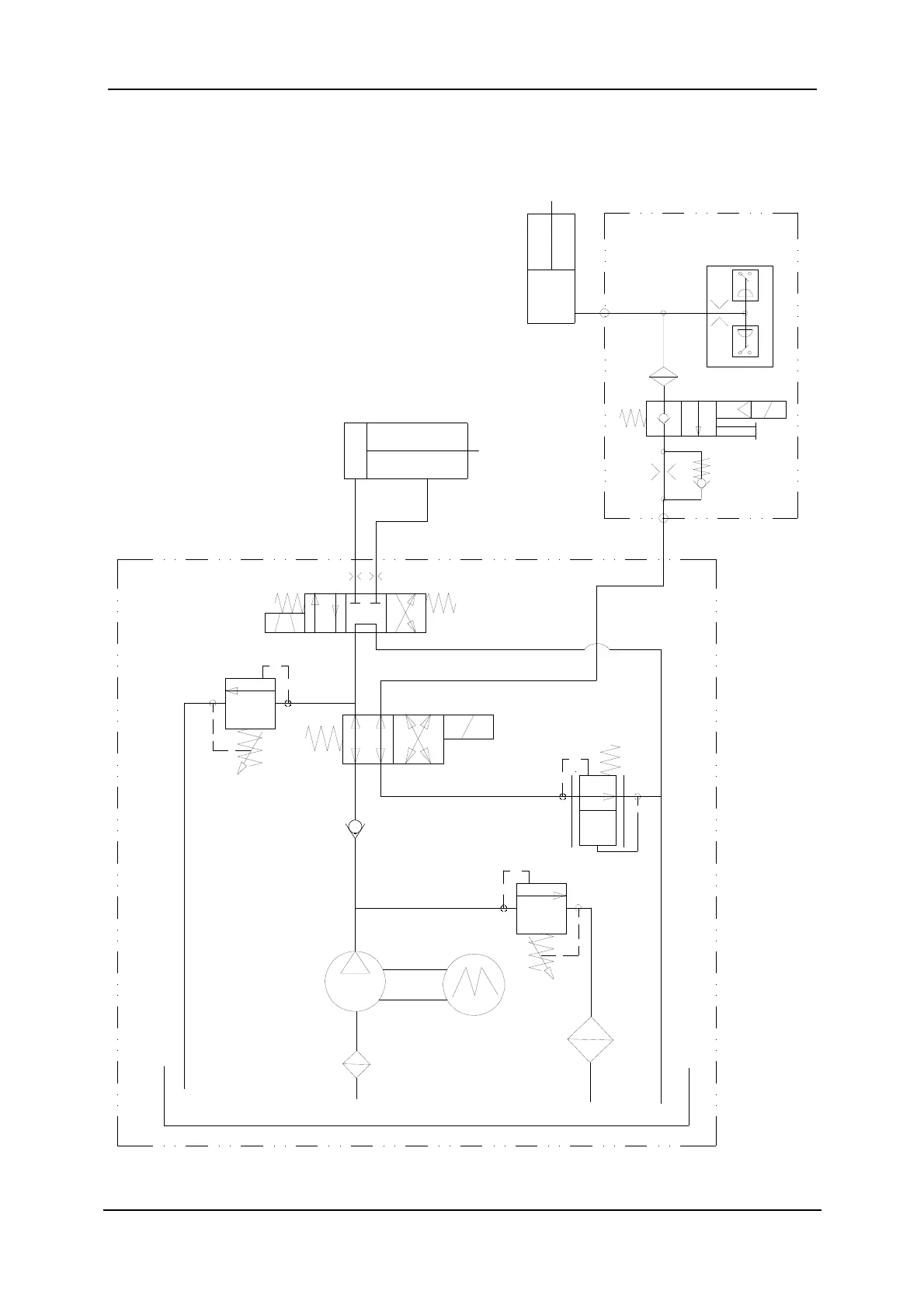

液压原理图（Hydraulic Schematic）- JCPT0607DCS
齿轮泵
电机
过滤器
油箱
C
B
A
转向油缸
起升油缸
平台超载（选配）
1.5mm
1.0mm
1.0mm
溢流阀100bar
S teer C ylinder
Lift Cylinder
Flat overload（Option）
Overflow
Overflow
Gear Pump
Motor
Filter
Tank
溢流阀155bar
