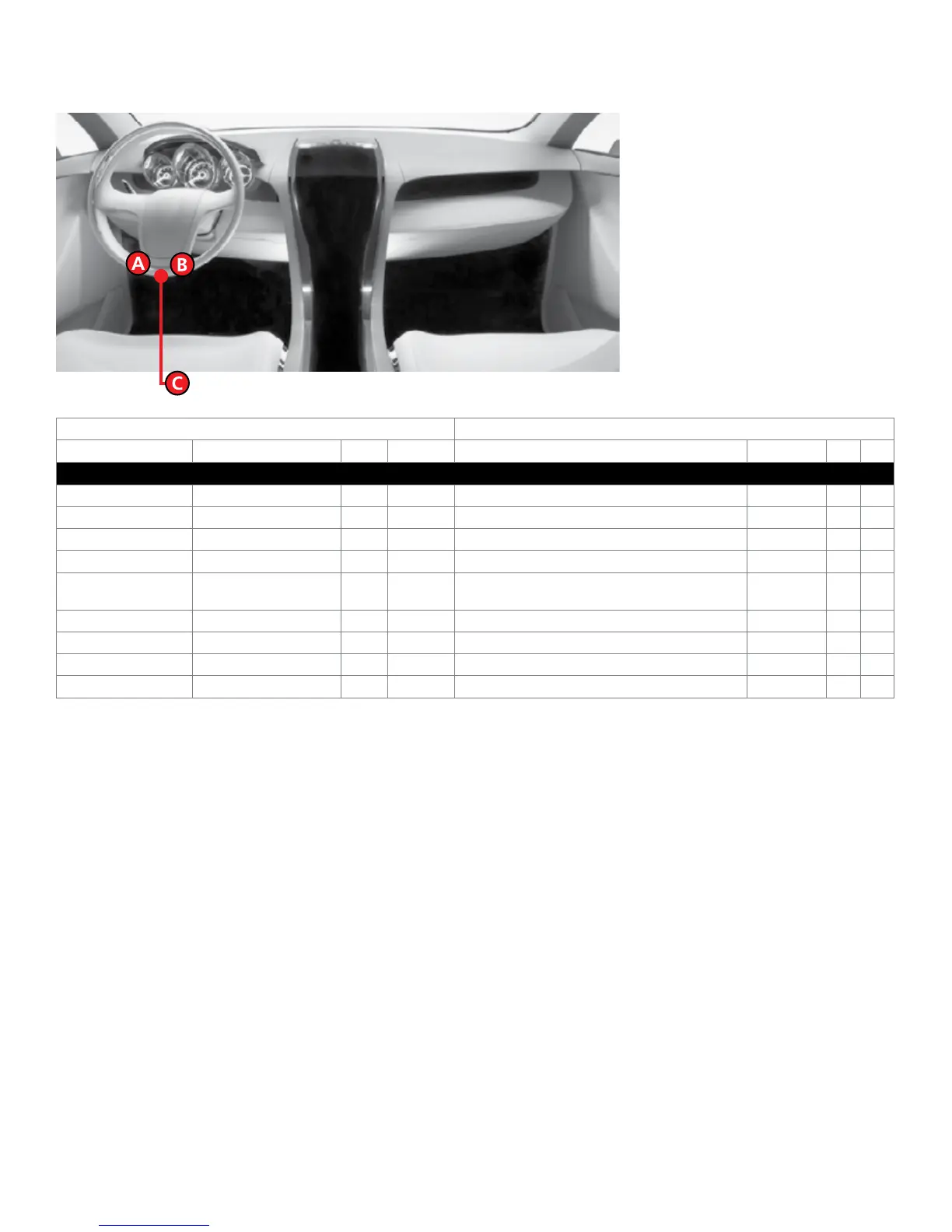

Vehicle wiring reference chart
This section provides vehicle wiring information to guide you through the various stages of your installation. Refer to
www.directechs.com for additional information.
Wire Information Connector Information
Function Color Pin Polarity Location Color Pins Ref.
Audi Q3 2015-2017
HS CAN High Orange/Black 6 Data OBDII. Violet/Black 16 A
HS CAN Low Orange/Brown 14 Data OBDII. Violet/Black 16 A
Starter Red/Black 6 (+) Steering column module behind steering column trim. Black 16 B
Ignition Green/Black 14 (+) Steering column module behind steering column trim. Black 16 B
FT CAN High
Orange/Green or
Lt.Green
4 Data Steering column module behind steering column trim. Black 16 B
FT CAN Low Orange/Brown 3 Data Steering column module behind steering column trim. Black 16 B
12V Red/Yellow 42 (+) VESCM connector C, under drivers dash. Brown 52 C
Hazards Brown/Red 7 (-) VESCM connector C, under drivers dash. Brown 52 C
Brake Black/Red 17 (+) VESCM connector C, under drivers dash. Brown 52 C
