DSC PowerSeries Neo

Montado en controlador de alarma gabinete Controlador HSPA
PCL-422
RX-
RX+
TX+
TX-
+12V
GND
+12V
GND
D
E

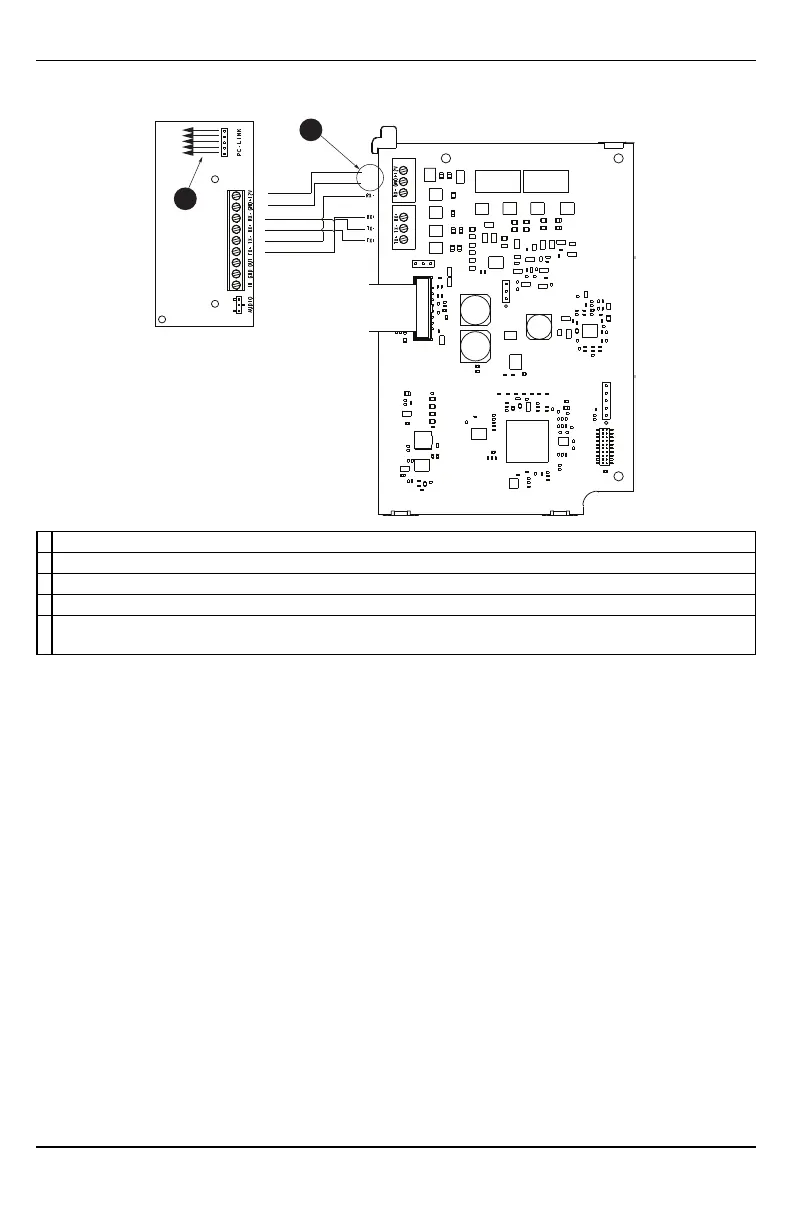

A Cable rojo en el cabezal del controlador de alarma PCLink_2
B Puertos de acceso de antena
C Cables cuádruples (100' / 30 m máximo)
D Cable rojo en el cabezal PCL-422 PCLink
E
Terminales de alimentación de la Tarjeta de controlador HSPA. Se puede conectar al módulo de la fuente de
alimentación (HSM2204/2300).
Habilitación del módulo
La sección [382] opción 5 en el panel debe estar ACTIVADA para que el módulo de Alarm.com se comu-
nique con el panel.Esta sección está DESACTIVADA de fábrica y debe ser habilitada para que el sistema fun-
cione correctamente.Esto deberá hacerse antes de conectar el cable PC Link para encender el módulo a fin de
garantizar que todos los comandos de inicialización sean procesados adecuadamente.
Conexión del 3G8080-EU
Precaución: Asegúrese de que el panel de alarma esté completamente apagado (es decir, CA y batería des-
conectados) antes de conectar el 3G8080-EU.
Paso 1: Conexión del Bus de datos
La longitud de cable máxima permitida para el bus de datos es de 100 pies/ 30 m.
l Conecte la terminal RX+ en el 3G8080-EU a la terminal TX+ en el PCL-422
l Conecte la terminal RX- en el 3G8080-EU a la terminal TX- en el PCL-422
l Conecte la terminal TX- en el 3G8080-EU a la terminal RX- en el PCL-422
l Conecte la terminal TX+ en el 3G8080-EU a la terminal RX+ en el PCL-422
Paso 2: Conexión de la alimentación
La longitud de cable máxima permitida para la conexión de alimentación es de 100 pies/ 30 m.
