Page 8
ATS-00_FR
4. Branchement des câbles d'alimentation

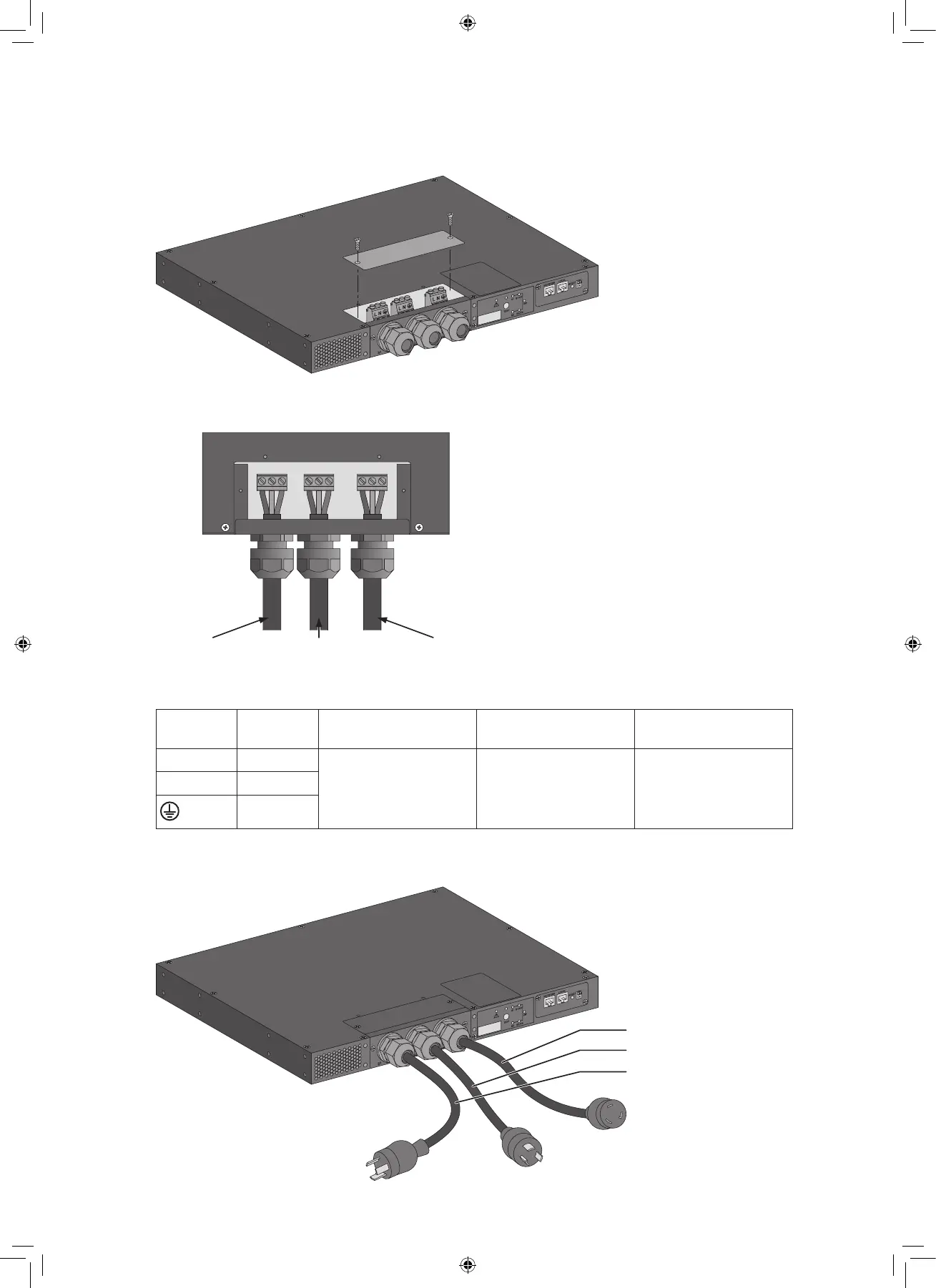

4.2 Accès aux borniers EATS30N - EATS30H
4.3 Connexion d'entrée/de sortie câblée (UE) EATS30N - EATS30H
Vers la chargeVers onduleur 2Vers onduleur 1
1.Connectezlescâblesd'alimentation
d'entréeàdeuxonduleurs(UPS1
(S1) est la source privilégiée).
2.Connectezlecâbled'alimentation
desortieàlacharge.
Sections de câbles
Position
du bornier
Fonction
du câble
Section
du fil terminal
Calibre minimal
du fil d'entrée
Couple
de serrage
L1 / L2 Phase 32 A 10 AWG 14Kgf-cm
N1 / N2 Neutre
Terre
4.4 Connexion d'entrée/de sortie (États-Unis) EATS30P
Vers la charge
Vers onduleur 2
Vers onduleur 1
