Eaton EATS30N - 5 Эксплуатация

Страница 9
ATS-00_RU
РУССКИЙ

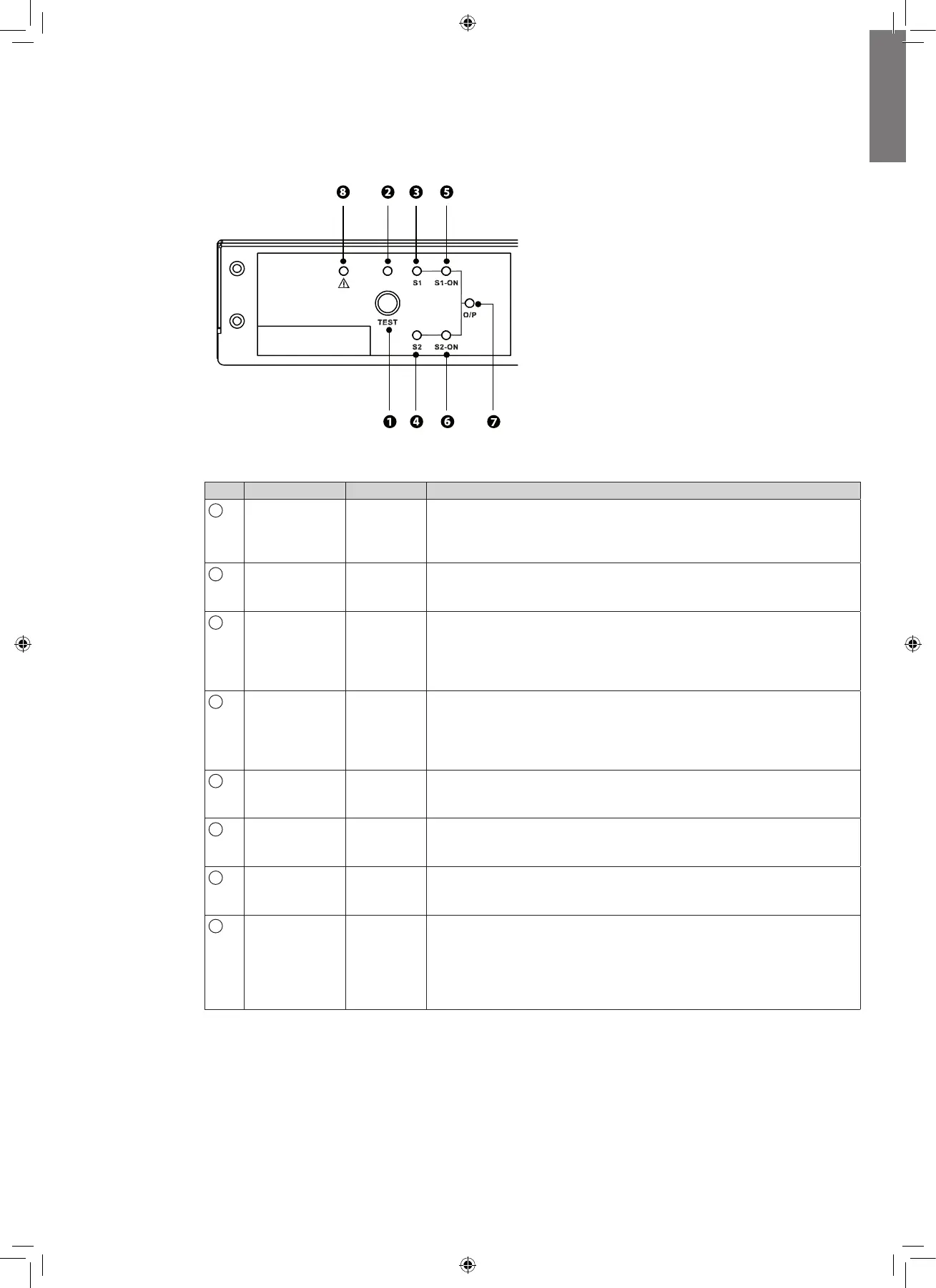

5.1 Интерфейс пользователя
В следующей таблице представлены показания индикаторов с описанием.
№ Индикатор Состояние Описание
1
Кнопка Test - Эта кнопка используется для проверки Eaton ATS. При нажатии
кнопки устройство Eaton ATS переключается на второй источник
на 1 минуту и затем переключается обратно на исходный
предпочтительный источник.
2
Светодиод Test Зеленый При нажатии кнопки Test устройство Eaton ATS переходит в состояние
проверки, а светодиод Test мигает (горит: 0,5 с; не горит: 0,5 с).
В нормальном режиме работы этот светодиод не горит.
3
Светодиод S1 Зеленый Этот светодиод сообщает о состоянии входного источника 1. Если
входной источник 1 работает в допустимом диапазоне значений,
этот светодиод горит зеленым. Если параметры входного источника
1 выходят из допустимого диапазона значений, этот светодиод
отключается.
4
Светодиод S2 Зеленый Этот светодиод сообщает о состоянии входного источника 2. Если
входной источник 2 работает в допустимом диапазоне значений,
этот светодиод горит зеленым. Если параметры входного источника
2 выходят из допустимого диапазона значений, этот светодиод
отключается.
5
Светодиод
S1_ON
Зеленый Если для подачи питания на выход устройство Eaton ATS использует
входной источник 1, этот светодиод горит зеленым. Если нет —
светодиод не горит.
6
Светодиод
S2_ON
Зеленый Если для подачи питания на выход устройство Eaton ATS использует
входной источник 2, этот светодиод горит зеленым. Если нет —
светодиод не горит.
7
Светодиод O/P Зеленый Этот светодиод указывает на состояние выхода (напряжение >
60 В перем. тока). Если сигнал на выходе есть, этот светодиод горит
зеленым. Если нет — светодиод не горит.
8
Светодиод
неисправности
Красный В случае любой внутренней ошибки устройства Eaton ATS этот
светодиод загорается красным. В случае любой внешней ошибки
Eaton ATS этот светодиод мигает (горит: 0,5 с; не горит: 0,5 с).
Сообщения об ошибках передаются на подключенный ПК через порт
«NETWORK». С компьютера можно просматривать коды ошибок (см.
раздел устранения неисправностей на page 11).
5. Эксплуатация
