Eaton EATS30N - 5 Funcionamiento

Página 9
ATS-00_ES
ESPAÑOL

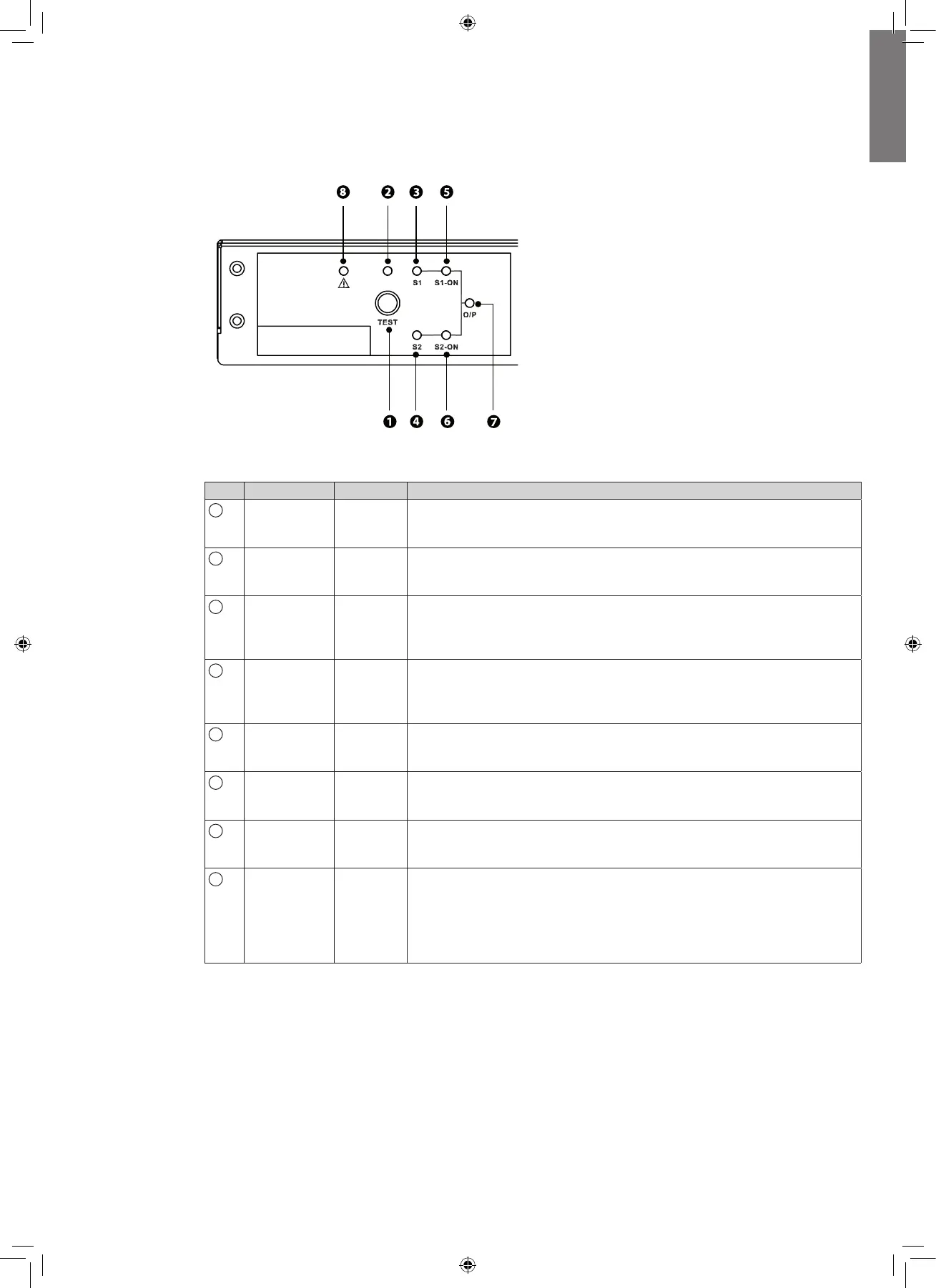

5.1 Interfaz del usuario
Latablasiguientemuestraelestadoyladescripcióndelindicador:
N.° Indicador Estado Descripción
1
BotónTest
(prueba)
- UtiliceestebotónparacomprobarelEatonATS.Pulseestebotón,
elEatonATScambiaala2.ªfuenteduranteunminutoy,acontinuación,
vuelve a la fuente preferida original.
2
LED de
prueba
Verde CuandopulsaelbotónTest,elEatonATSseencuentraencondiciones
de prueba y el LED de prueba parpadea (encendido: 0,5 s; apagado: 0,5
s). En funcionamiento normal, este LED está apagado.
3
LED S1 Verde Este LED muestra el estado de la fuente de entrada (input) 1. Si la fuente
de entrada (input) 1 se encuentra en un rango aceptable, este LED se
ilumina en verde. Si la fuente de entrada (input) 1 no se encuentra en un
rango aceptable, este LED está apagado.
4
LED S2 Verde Este LED muestra el estado de la fuente de entrada (input) 2. Si la fuente
de entrada (input) 2 se encuentra en un rango aceptable, este LED se
ilumina en verde. Si la fuente de entrada (input) 2 no se encuentra en un
rango aceptable, este LED está apagado.
5
LED
S1_ON (S1
encendido)
Verde Si el Eaton ATS utiliza la fuente de entrada (input) 1 para suministrar
corriente a la salida (output), este LED se ilumina en verde. Si no es así,
el LED estará apagado.
6
LED
S2_ON (S2
encendido)
Verde Si el Eaton ATS utiliza la fuente de entrada (input) 2 para suministrar
corriente a la salida (output), este LED se ilumina en verde. Si no es así,
el LED estará apagado.
7
LED O/P
(salida)
Verde Este LED indica el estado de salida (output) (voltaje > 60 V CA). Si hay
salida (output), este LED se ilumina en verde. Si no es así, el LED estará
apagado.
8
LED de fallo Rojo Si el Eaton ATS presenta algún fallo interno, este LED se ilumina en rojo.
Si el Eaton ATS presenta algún fallo del entorno, este LED parpadea
(encendido: 0,5 s; apagado: 0,5 s). A través del puerto "NETWORK", se
envían mensajes de error a un PC conectado desde el que pueden verse
loscódigosdeerrorindicadosenlaseccióndedetecciónysoluciónde
problemas de la page 11.
5. Funcionamiento
