1. Einführung
DerEATONATS30wurdeentwickelt,umdenunterbrechungsfreienBetriebsensiblerGerätezu
gewährleisten. Er wird von zwei unabhängigen Stromquellen versorgt und schaltet automatisch von einer
Quelle auf die andere um, wenn die zur Versorgung der angeschlossenen Geräte verwendete Stromquelle
ausfällt.DieserATSistganzaufEfzienzundZuverlässigkeitausgerichtet.
DasbenutzerfreundlicheBedienfeldinformiertdenBenutzerüberdiebestehendeStromversorgungundden
StatusdesEATONATS30.ZudemverfügtdieEinheitübereineNetzwerkschnittstelle,überdiedieBenutzer
Parameter auslesen und eingeben können. Die Netzwerkschnittstelle lässt sich über einen RJ45-Stecker
perEthernet-Protokollverwenden.AlleamBedienfeldundamLOCAL-PortanderVorderseiteverfügbaren
Informationen können über den RJ45-Stecker auch über das Netzwerk zur Verfügung gestellt werden.
2. Übersicht

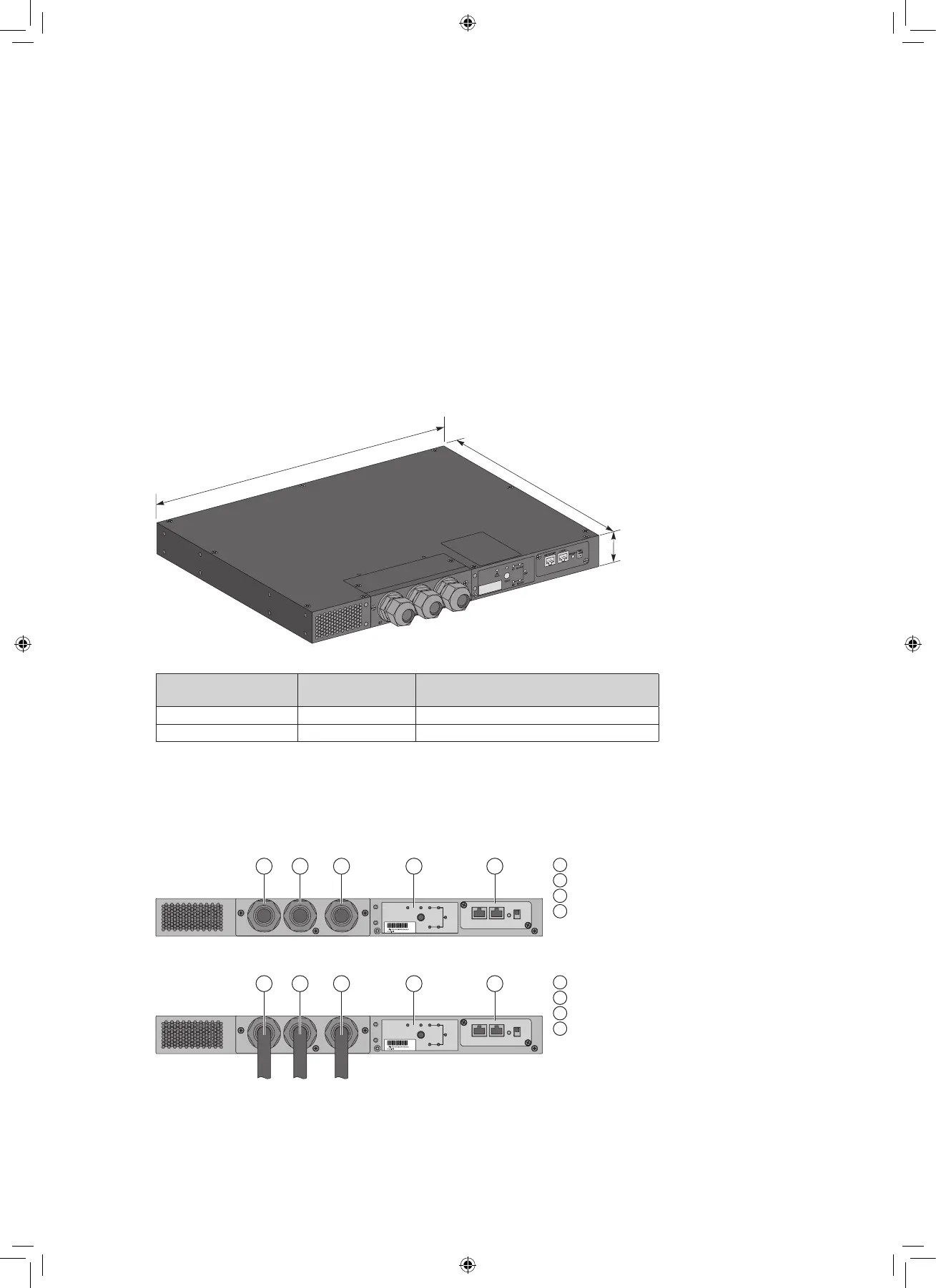

2.1 Gewicht und Maße
Rack-Einbau
D
H
W
Beschreibung Gewicht
(Pfund/kg)
Maße H x B x T
(Zoll/mm)
EATS30N - EATS30H 10,6 / 4,8 1,7 x 17,4 x 15,4 / 43 x 440 x 390
EATS30P 17 / 7, 7 1,7 x 17,4 x 15,4 / 43 x 440 x 390
2.2 Bedienfeld
Es gibt zwei Modelle. Sie sind hier abgebildet.
EATS30N - EATS30H (EU)
41 21 3
1
Kabelverschraubung (Eingang)
2
Kabelverschraubung (Ausgang)
3
 Bedienfeld
4
Kommunikationskarte
EATS30P (US)
41 21 3
1
L6-30P
2
L6-30R
3
 Bedienfeld
4
Kommunikationskarte
