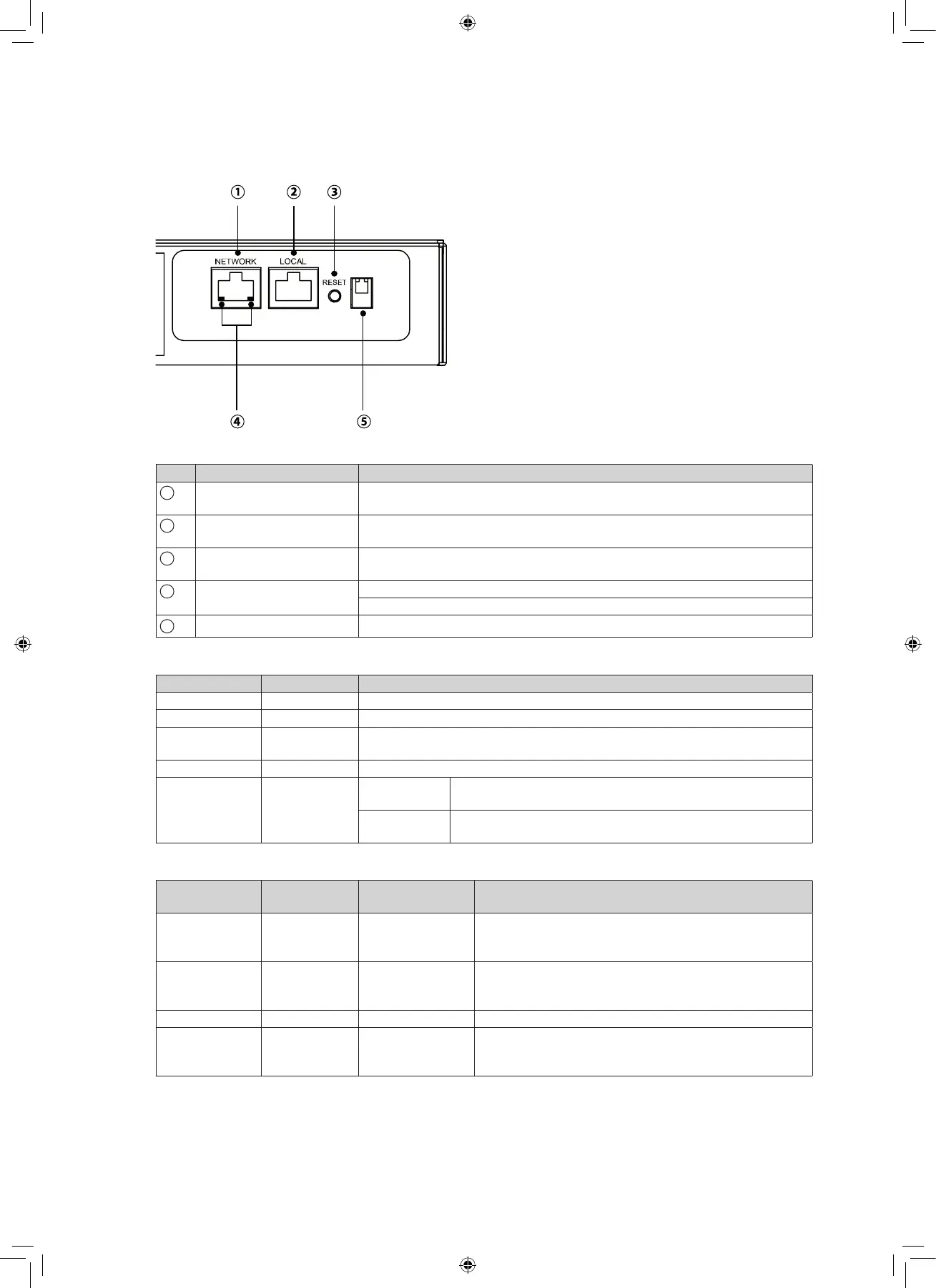

5.2 Carte de communication
N° Voyant Description
1
Port«NETWORK»
(RÉSEAU)
Établit la connexion au réseau Ethernet
2
Port LOCAL ÉtablitlaconnexionàunestationdetravailavecuncâbleRJ45versDB9
pour configurer le système.
3
BoutonRESET
(RÉINITIALISER)
RéinitialiselacarteSNMPIPv6del’ATS(ci-aprèsdénomméSNMPIPv6).
Celan'altèrepaslefonctionnementdel'ATS
4
Voyants LED LEDréseau(vert)indiquel'étatdecommunicationduréseau
LEDATS(jaune)indiquel'étatdecommunicationdel'ATS.
5
Commutateur DIP
Règle le mode de fonctionnement
Voyants LED
LED État Signification
LED réseau DÉSACTIVÉE Ethernetn'estpasrelié.
LED réseau Vert Ethernet est relié.
LED ATS DÉSACTIVÉE 1. Initialisation
2. Anomalie SNMP IPv6
LED ATS Orange Anomalie SNMP IPv6
LED ATS
Clignotant
Chaque
seconde
Connexionfaibleentrel'ATSetlacarteSNMPIPv6
Toutes les
50ms
Connexionnormaleentrel'ATSetlacarteSNMPIPv6
Commutateur DIP
DIP 1 DIP 2 Mode de
fonctionnement
Description
DÉSACTIVÉ DÉSACTIVÉ Mode normal La carte SNMP IPv6 intégrée fournit les paramètres
etlesinformationsd'étatdel'ATSparlebiaisd'un
système réseau.
DÉSACTIVÉ ACTIVÉ Mode de
transfert
LacarteSNMPIPv6intégréecessed'interrogerl'ATS
mais transfère les données de communication entre
leport«LOCAL»etl'ATS.
ACTIVÉ DÉSACTIVÉ - État non valable
ACTIVÉ ACTIVÉ Mode de
configuration
Dans ce mode, les utilisateurs peuvent se connecter
vialeport«LOCAL»etconfigurerlesparamètresde
la carte SNMP IPv6 intégrée.
