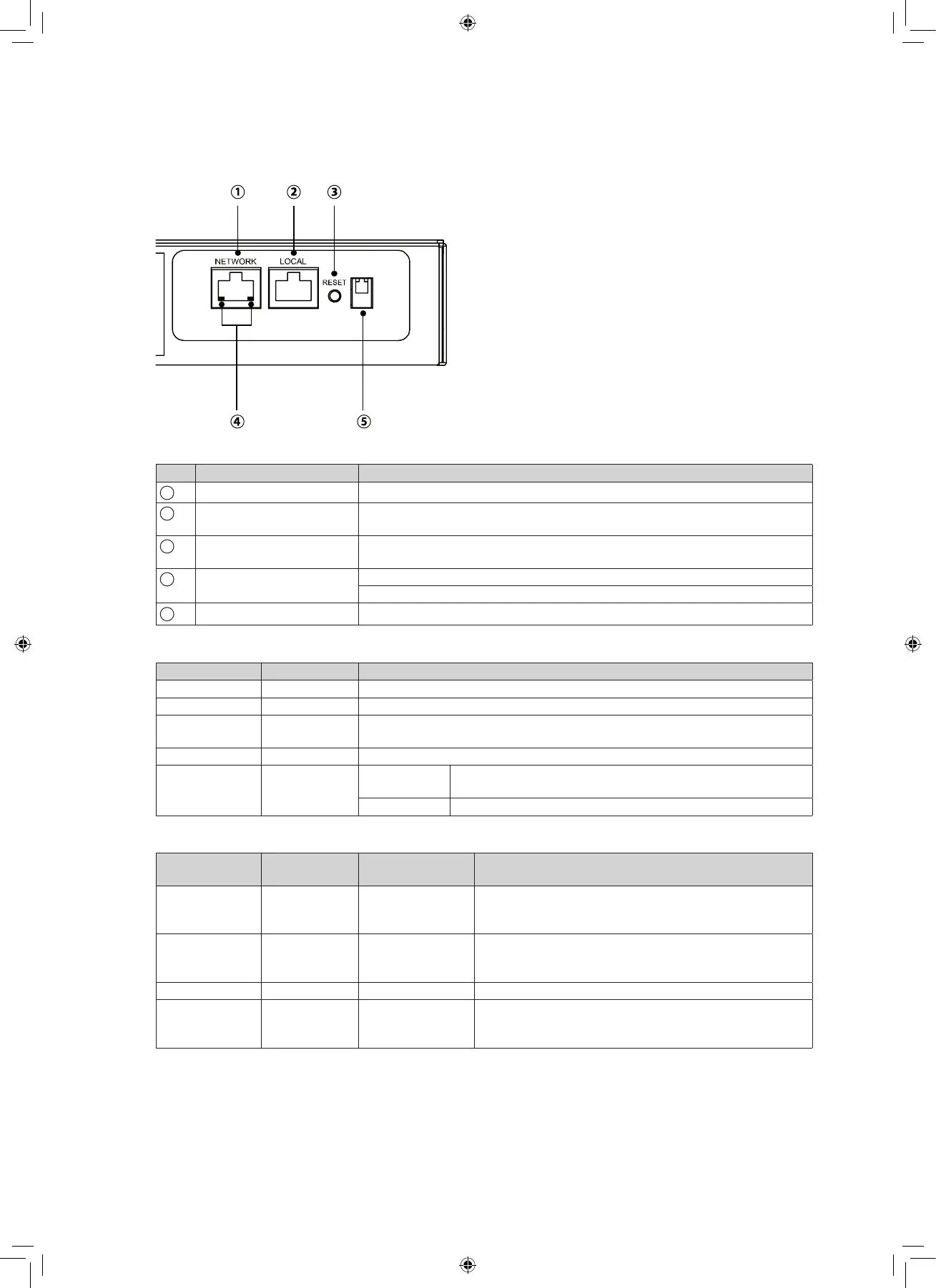

5.2 Tarjeta de comunicación
N.° Indicador Descripción
1
Puerto NETWORK
Conecta a la red Ethernet
2
Puerto LOCAL ConectaaunaestacióndetrabajoconuncabledeRJ45aDB9para
configurar el sistema.
3
BotónRESET(reinicio) Reinicia el InsightPower SNMP IPv6 para ATS (a partir de ahora
denominado SNMP IPv6). Esto no afecta al funcionamiento del ATS
4
Indicadores LED LEDDERED(verde)indicaelestadodecomunicacióndelared.
LEDDEATS(amarillo)indicaelestadodecomunicacióndelATS.
5
Conmutador DIP
Define el modo de funcionamiento
Indicadores LED
LED Estado Significado
LED DE RED Apagado Ethernet está desvinculado.
LED DE RED Verde Ethernet está vinculado.
LED DE ATS Apagado 1.Inicialización
2. Funcionamiento anormal de SNMP IPv6
LED DE ATS Ámbar Funcionamiento anormal de SNMP IPv6
LED DE ATS
Intermitente
Cada
segundo
ConexióndeficienteentreelATSyelSNMPIPv6
Cada 50 ms ConexiónnormalentreelATSyelSNMPIPv6
Conmutador DIP
DIP 1 DIP 2 Modo de
funcionamiento
Descripción
Apagado Apagado Modo normal ElSNMPIPv6integradoproporcionalainformación
de estado y los parámetros del ATS a través de un
sistema de red.
Apagado Encendido Modo de tránsito El SNMP IPv6 integrado deja de sondear el ATS pero
transfierelosdatosdecomunicaciónentreelpuerto
"LOCAL" y el ATS.
Encendido Apagado - Estado no válido
Encendido Encendido Modo de
configuración
Enestemodo,permitealusuarioiniciarsesióna
través del puerto "LOCAL" y configurar los ajustes del
SNMP IPv6 integrado.
