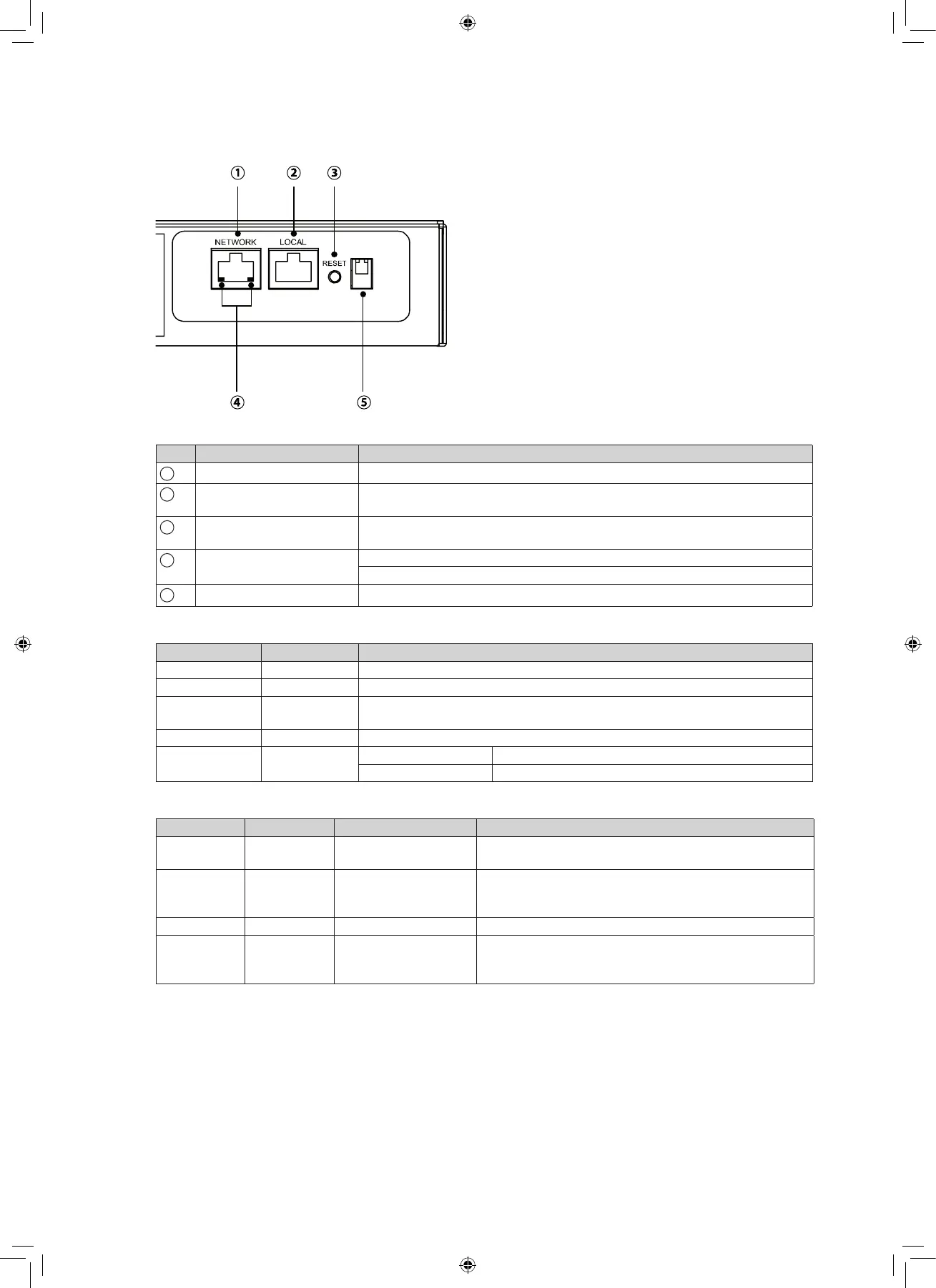

5.2 Сетевая карта
№ Индикатор Описание
1
Порт NETWORK
Служит для подключения к сети Ethernet
2
Порт LOCAL Служит для подключения к рабочей станции с помощью кабеля RJ45–
DB9 с целью конфигурирования системы.
3
Кнопка RESET Используется для перезагрузки ПО InsightPower SNMP IPv6 для устройства
ATS (далее SNMP IPv6). Перезагрузка не влияет на работу ATS.
4
Светодиодные
индикаторы
Светодиод NET (зеленый) сообщает о состоянии сетевого соединения.
Светодиод ATS (желтый) сообщает о состоянии соединения ATS.
5
DIP-переключатель
Служит для настройки режима работы.
Светодиодные индикаторы
Светодиод Состояние Значение
NET Не горит Нет подключения по Ethernet.
NET Зеленый Есть подключение по Ethernet.
ATS Не горит 1. Инициализация
2. Сбой работы SNMP IPv6
ATS Желтый Сбой работы SNMP IPv6
ATS
Мигает
Каждую секунду Плохое соединение между ATS и SNMP IPv6
Каждые 50 мс Нормальное соединение между ATS и SNMP IPv6
DIP-переключатель
DIP 1 DIP 2 Режим работы Описание
Не горит Не горит Нормальный режим Встроенный протокол SNMP IPv6 передает
параметры и информацию о состоянии ATS по сети.
Не горит Горит Режим пропуска
трафика
Встроенный протокол SNMP IPv6 прекращает опрос
ATS, но передает данные соединения между портом
LOCAL и ATS.
Горит Не горит - Не используется
Горит Горит Режим
конфигурирования
В этом режиме пользователи могут входить
через порт LOCAL и конфигурировать настройки
встроенного протокола SNMP IPv6.
