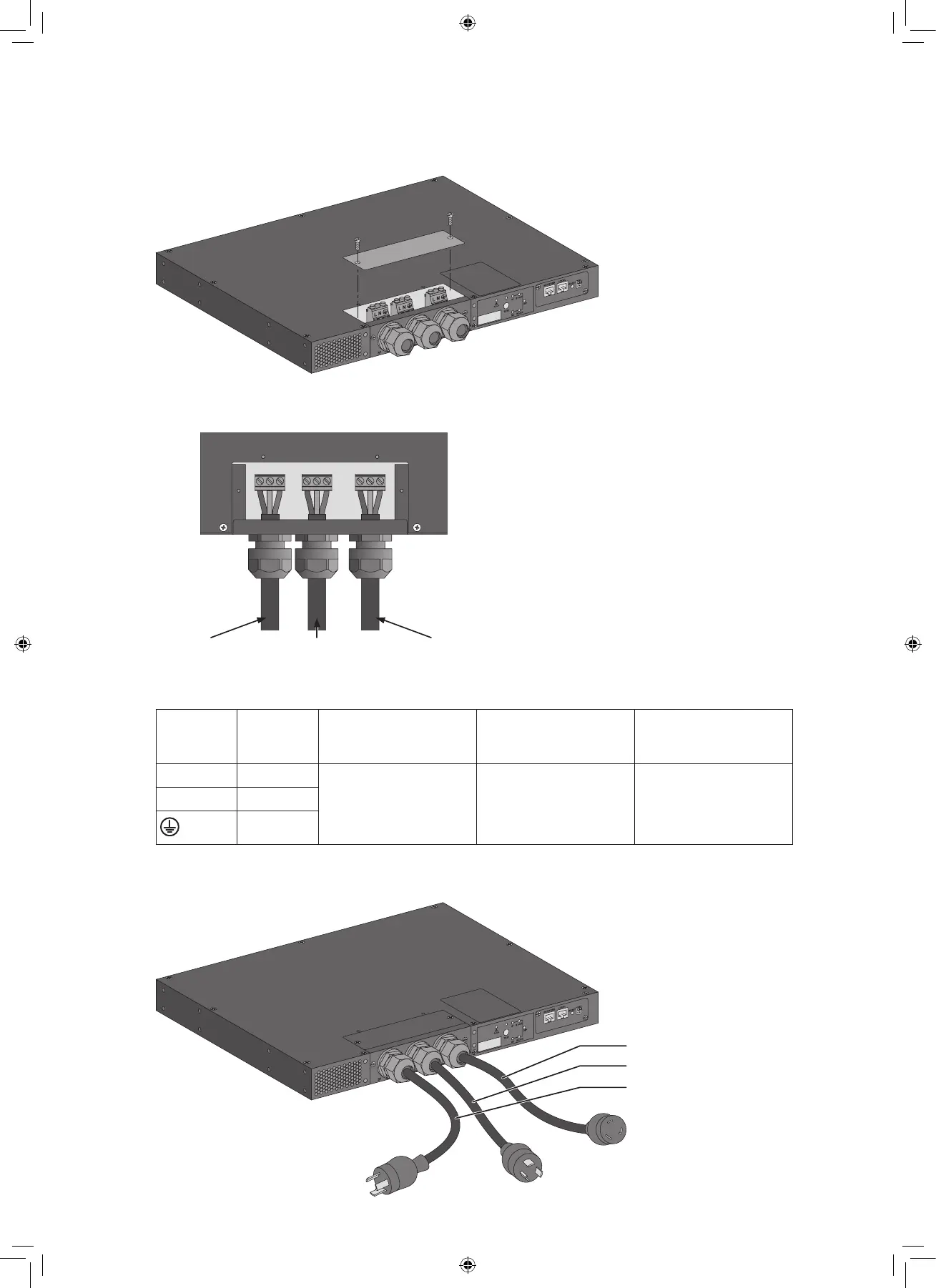

4. Подсоединение кабелей питания
4.2 Доступ к клеммным колодкам EATS30N–EATS30H
4.3 Фиксированное входное/выходное соединение (EU) EATS30N–EATS30H
к нагрузкеК ИБП 2К ИБП 1
1. Подсоединить входные силовые
кабели к двум источникам
бесперебойного питания (ИБП1 (S1)
— предпочтительный источник).
2. Подсоединить выходной силовой
кабель к нагрузке.
Сечения кабелей
Положение
клеммы
Функция
провода
Номинальное значение
тока для провода с
клеммой
Минимальный размер
входного провода
Момент
затяжки
L1 / L2 Фаза 32 A 10 AWG 14 кг-сила на см
N1 / N2 Нейтраль
Земля
4.4 Входное/выходное соединение (US) EATS30P
к нагрузке
К ИБП 2
К ИБП 1
