Eaton EATS30N - Kommunikationskarte

Seite 10
ATS-00_DE

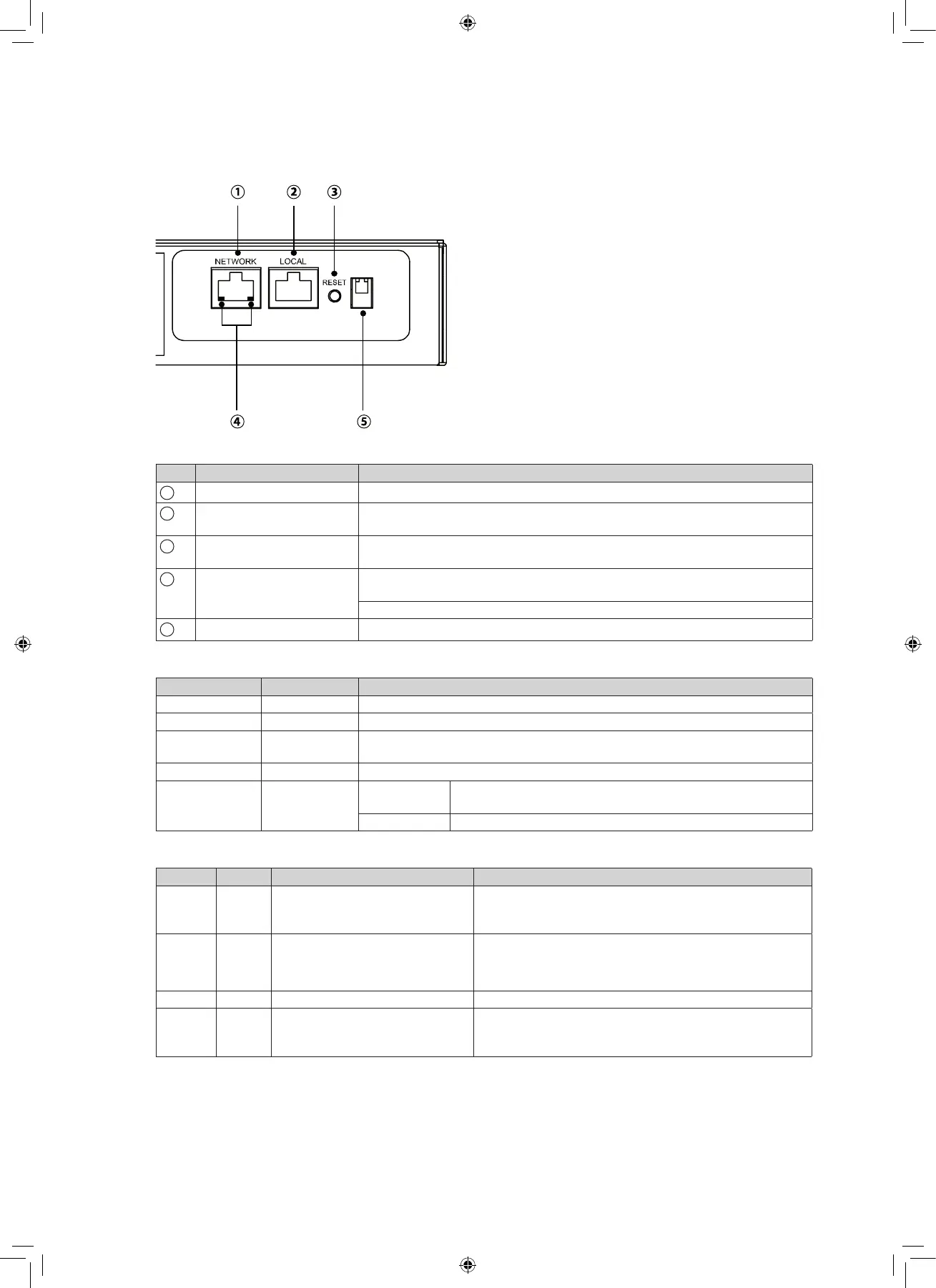

5.2 Kommunikationskarte
Nr. Anzeige Beschreibung
1
NETWORK-Port
Anschluss zum Ethernet-Network.
2
LOCAL-Port AnschlussaneineWorkstationperRJ45zueinemDB9-Kabel,umdas
System zu konfigurieren.
3
RESET-Knopf Setzt InsightPower SNMP IPv6 für ATS zurück (im Folgenden als SNMP
IPv6bezeichnet).DieshatkeinenEinflussaufdenBetriebdesATS.
4
LED-Leuchten NETWORK-LED (grün) gibt den Kommunikationsstatus mit dem
Netzwerk an.
ATS-LED (gelb) gibt den Kommunikationsstatus des ATS an.
5
DIP-Schalter
LegtdenBetriebsmodusfest.
LED-Leuchten
LED Zustand Bedeutung
NETWORK-LED AUS Keine Ethernet-Verbindung.
NETWORK-LED Grün Ethernet-Verbindung besteht.
ATS-LED AUS 1. Initialisierung
2. Störung des SNMP IPv6
ATS-LED Gelb Störung des SNMP IPv6
ATS-LED
Blinkt
Einmal pro
Sekunde
Schlechte Verbindung zwischen ATS und SNMP IPv6.
Alle 50 ms Normale Verbindung zwischen ATS und SNMP IPv6.
DIP-Schalter
DIP 1 DIP 2 Betriebsmodus Beschreibung
AUS AUS Normalbetrieb Das eingebaute SNMP IPv6 stellt die ATS-
Statusinformationen und -Parameter über ein
Netzwerksystem bereit.
AUS EIN Durchgangsmodus
Das eingebaute SNMP IPv6 fragt den ATS nicht ab,
übermittelt aber die Kommunikationsdaten zwischen
dem „LOCAL“-Port und dem ATS.
EIN AUS - Ungültiger Zustand
EIN EIN Konfigurationsmodus IndiesemModuskannsichderBenutzerüberden
„LOCAL“-Port anmelden und das eingebaute SNMP
IPv6 konfigurieren.
