Eaton EATS30N - Acceso a Los Bloques de Terminales; Conexión De Entrada;Salida (Input;Output) Con Cableado Fijo (Ue); Conexión De Entrada;Salida (Input;Output) (Ee. UU.)

Página 8
ATS-00_ES
4. Conexión de los cables de alimentación

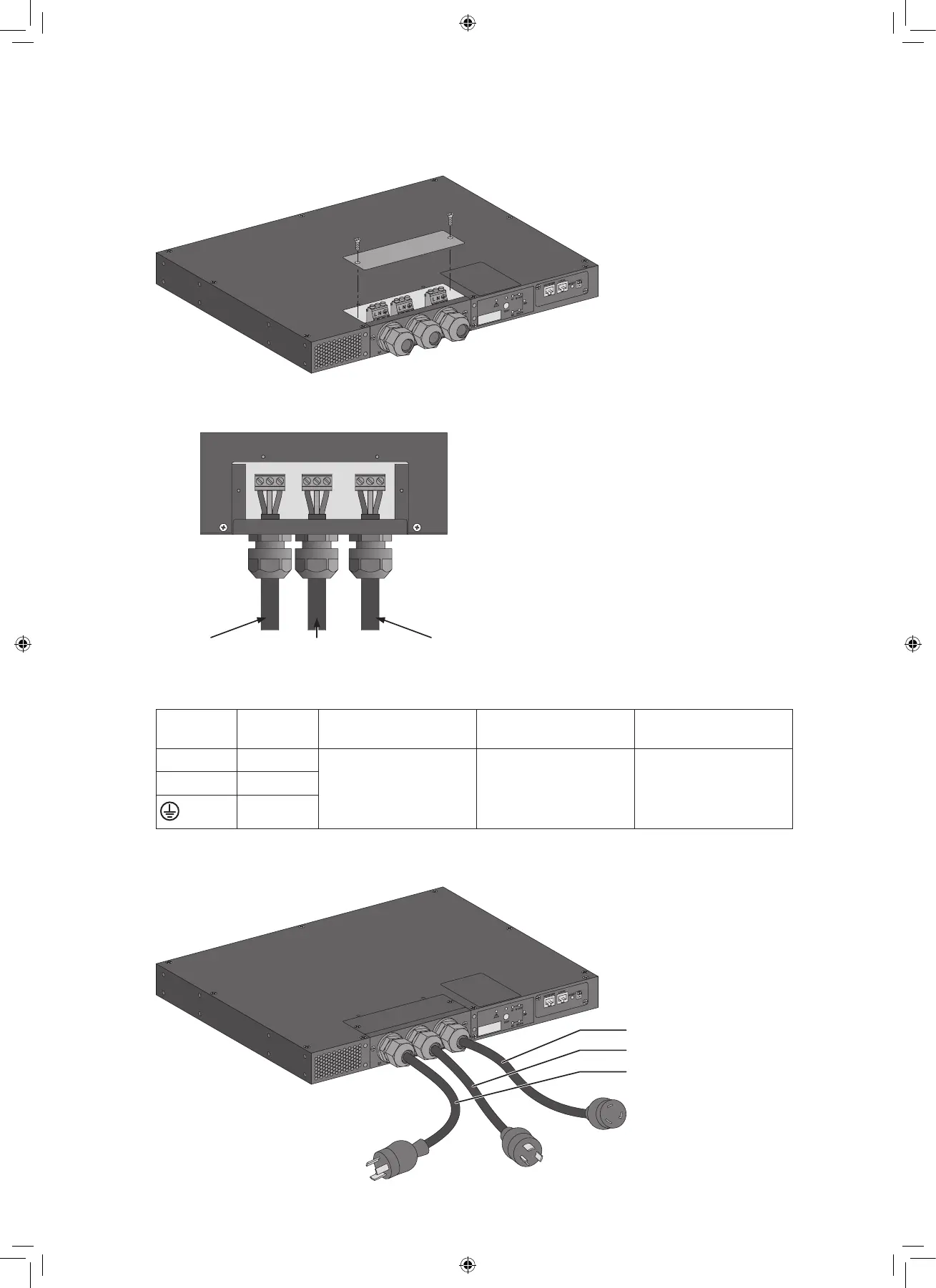

4.2 Acceso a los bloques de terminales EATS30N - EATS30H
4.3 Conexión de entrada/salida (input/output) con cableado jo (UE) EATS30N - EATS30H
A cargaA SAI 2A SAI 1
1.Conecteloscablesdealimentación
de entrada (input) a dos
dispositivos SAI (SAI1 [S1] es la
fuente preferida).
2.Conecteelcabledealimentación
de salida (output) a la carga.
Secciones de cable
Posición
del terminal
Función
del cable
Tamaño nominal
del cable de terminal
Tamaño mínimo de cable
de entrada (input)
Par de
apriete
L1 / L2 Fase 32 A 10 AWG 14 Kgf-cm
N1 / N2 Neutro
Masa
4.4 Conexión de entrada/salida (input/output) (EE.UU.) EATS30P
A carga
A SAI 2
A SAI 1
