Seite 8
ATS-00_DE
4. Anschluss der Stromkabel

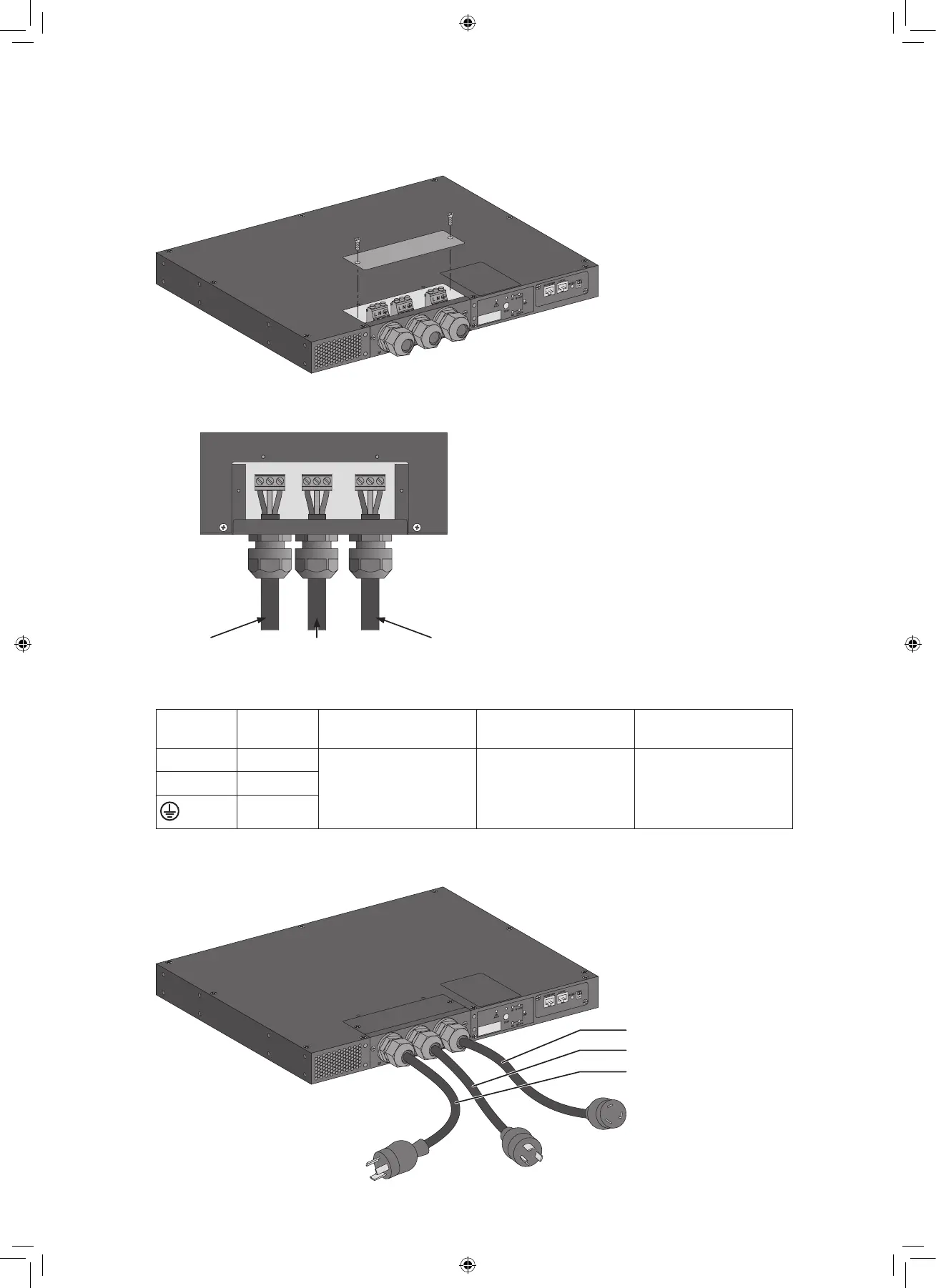

4.2 Zugriff auf Klemmenblöcke EATS30N - EATS30H
4.3 Fest verdrahteter Eingangs-/Ausgangsanschluss (EU) EATS30N - EATS30H
Zum versorgten GerätZu USV 2Zu USV 1
1. Schließen Sie die Netzkabel an
zwei USV an (USV1 (S1) ist die
bevorzugte Stromquelle).
2. Schließen Sie das Ausgangskabel
an die zu versorgenden Geräte an.
Kabelquerschnitte
Klemmen-
position
Kabel-
funktion
Klemmenkabel
Auslegung
Mindestauslegung
des Eingangskabels
Anzugs-
moment
L1 / L2 Phase 32 A 10 AWG 14 Kgf-cm
N1 / N2 Neutral
Erde
4.4 Eingangs-/Ausgangsanschluss (USA) EATS30P
Zum versorgten Gerät
Zu USV 2
Zu USV 1
