Conception des points de mesure en dérivation, comprenant :

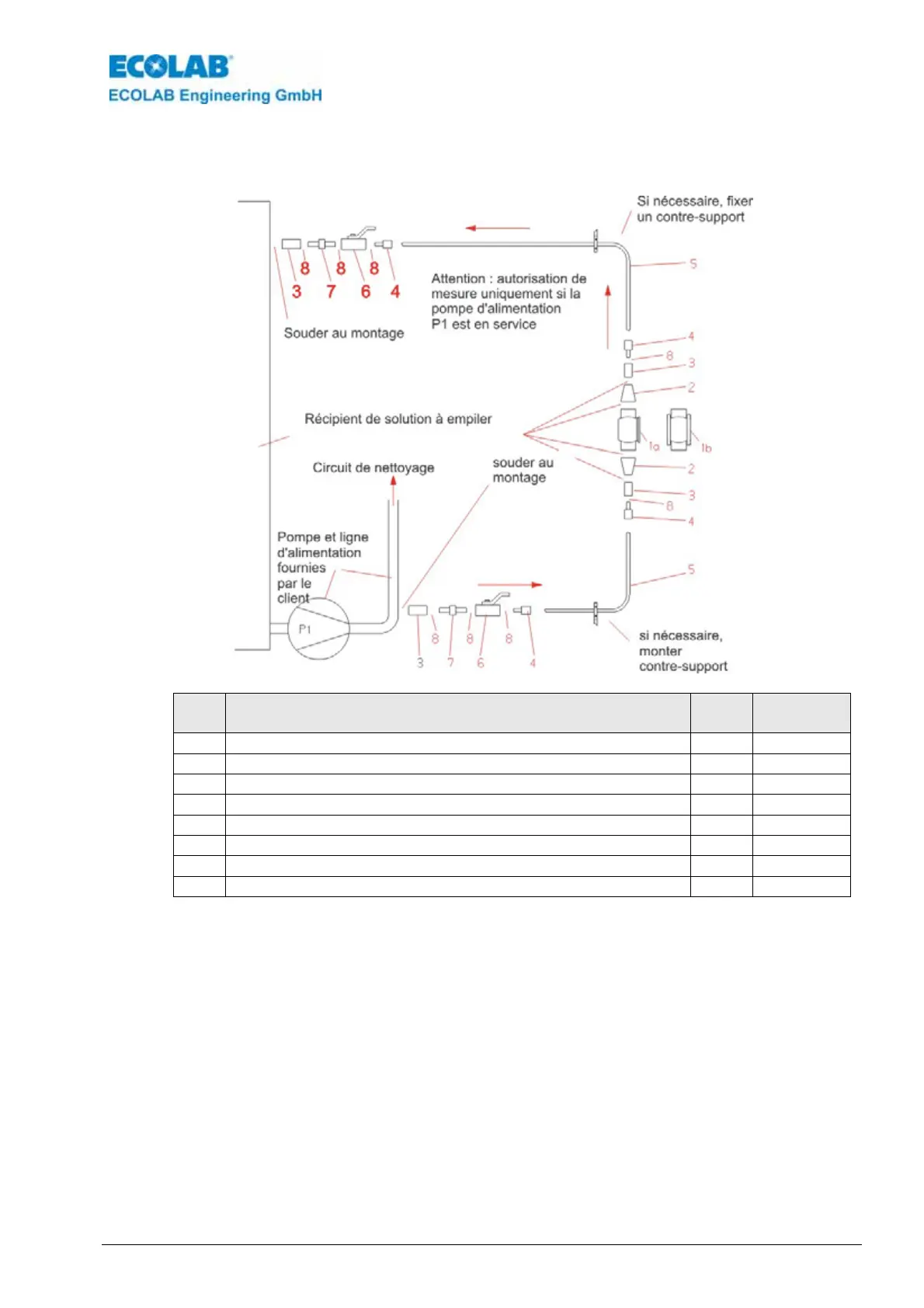

Fig. 12.1
Pos. Désignation unités N°
d’article
1a Boîtier de passage DN 50 1 287507
2 Réduction 50 25 mm concentrique, V2A sans joint 2 415508873
3 Manchon de soudure G ½, V2A 4 415203424
4 Raccord par bague coupante, G ½ pour tuyau 12 x 1,5 mm 4 415101885
5 Tuyau 12 x 1,5 mm, V2A 4 415031164
6 Robinet d’arrêt à boisseau sphérique G ½, V4A 2 415502024
7 Manchon de soudure G ½, V2A 2 415203604
8 Bande d’étanchéité en téflon (bobine) 1 417100813
