Mögliche Konfigurationen von Batterien
Bei der Nutzung mehrerer Batterien, bieten sich je nach Ausführung des Wechselrich-
ters (12V, 24V) mehrere Konfigurationsmöglichkeiten der Batteriebänke an.
 Reihenschaltungen (Seriell): Spannungen addieren sich, Kapazität bleibt unverändert.
 Parallelschaltungen (Parallel): Kapazitäten addieren sich, Spannung bleibt
unverändert.
 Reihen- und Parallelschaltung (Seriell und Parallel): Kapazitäten und Spannungen
addieren sich.

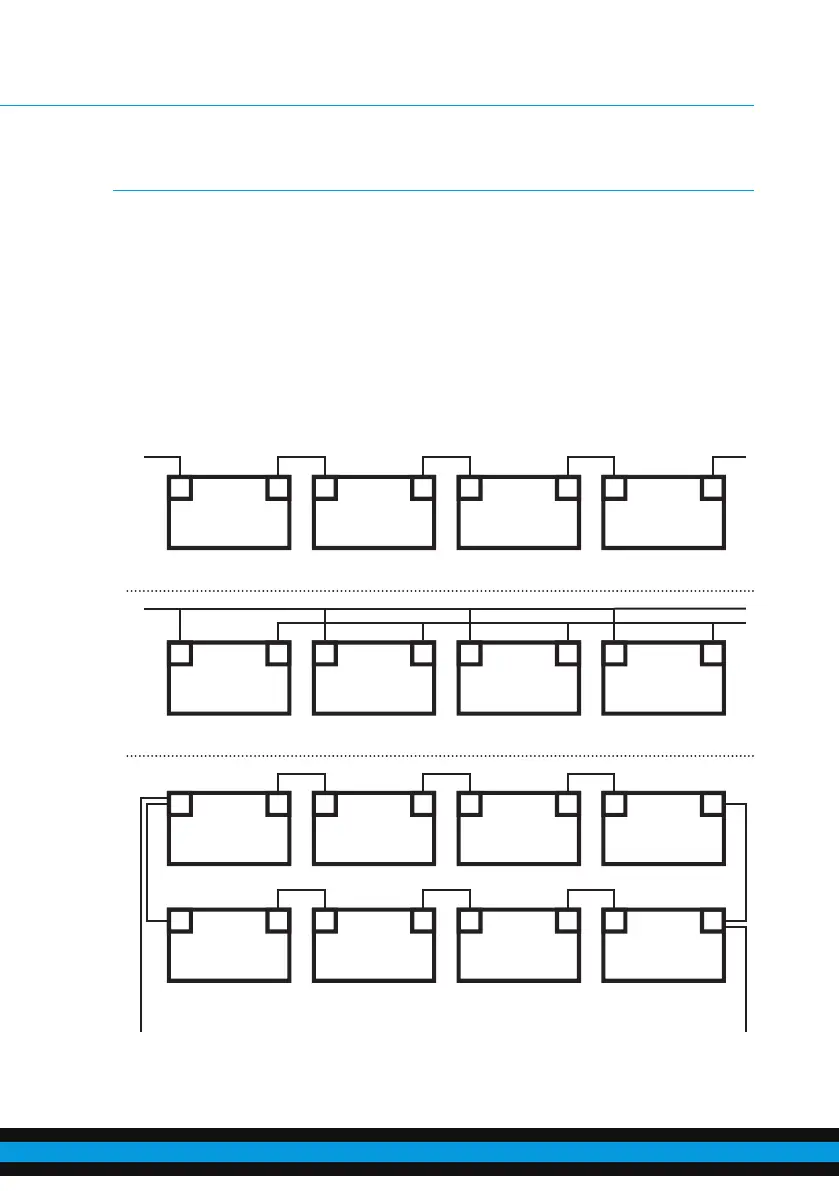

Beispiele:
+ - + - + - + -
+ - + - + - + -
+ - + - + - + -
+ - + - + - + -
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V + 12 V + 12 V + 12 V = 48 V Amperestunden bleiben bei 200
Spannung bleibt bei 12 V
Zwei Reihen von Batterien in Serie geschaltet und parallel verbunden.
Die Spannung steigt auf 48 V und die Amperstrunden nehmen auf 400 Ah zu.
200 Ah + 200 Ah + 200 Ah + 200 Ah = 800 Ah
PARALLEL SERIESERIE/PARALLEL
Amperestunden bleiben bei 200 Ah
Zwei Reihen von Batterien in Serie geschaltet und parallel verbunden.
Die Spannung steigt auf 48 V und die Amperestunden nehmen auf 400 Ah zu.

ECTIVE CSI Series Specifications

General

Waveform	Pure Sine Wave
Efficiency	>90%
USB Output	5V/2.1A
Input Voltage	12V / 24V
Protection Features	Overload, Short Circuit, Over Temperature
Operating Temperature	-20°C - +50°C
Dimensions	Varies by model
Weight	Varies by model
Cooling	Fan Cooling
