EKOM DK50-10 - Page 105

DK50-10
01/2022 - 105 - NP-DK50-10-16_01-2022-MD
Armoire du DK50-10 S/M
8 – 10 bar
1/N/PE 230 V, 50/60 Hz
OBJET ÉLECTRIQUE de 1ère CATÉGORIE

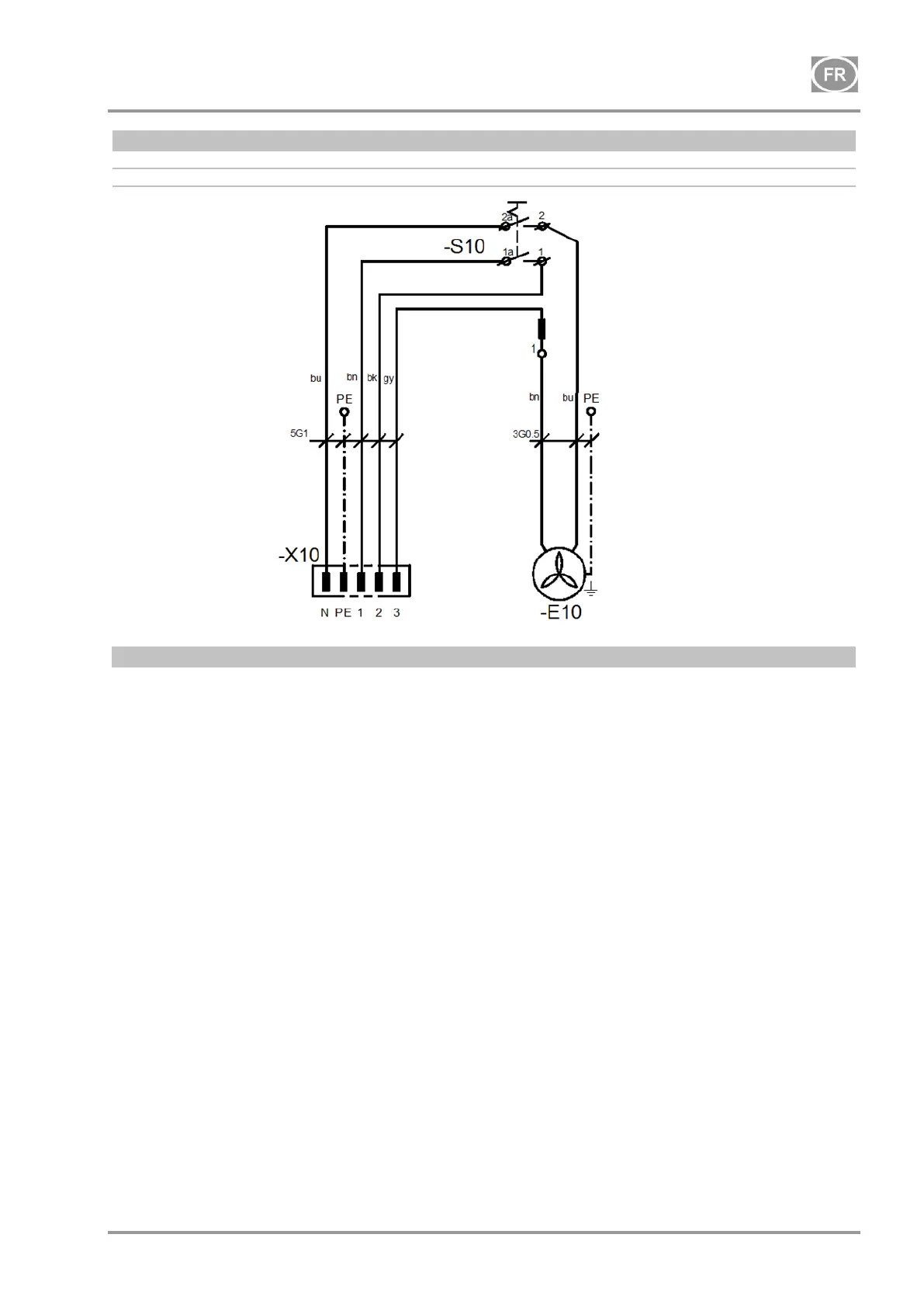

Légende des schémas électriques
M1 Moteur du compresseur
E1 Ventilateur du compresseur
E2 Ventilateur du sécheur
M3 Soupape de décharge
B2 Commutateur de température
E3, E10 Ventilateur de l’armoire
X10, X2 Raccord
C1 Condensateur
B1 Pressostat
X1 Boîte à bornes
F1 Commutateur du disjoncteur
M4 Soupape de vidange du condensat
P1 Horomètre
S10 Commutateur
