DK50-10
NP-DK50-10-16_01-2022-MD - 244 - 01/2022
Pro optimální provoz membránového sušiče je sušič spojen se vzdušníkem přímo bez zpětného
ventilu. Jelikož membránový sušič obsahuje vlákna se selektivní membránou, dochází přes ně k
malému úniku vzduchu (přibližně 0,5 bar / 30 min)
Proto postupný pomalý pokles tlaku je přítomen i ve stavu bez odběru vzduchu z kompresoru (ze
vzdušníku) a nepředstavuje poruchu.
Tlakovou nádobu není zapotřebí odkalovat.
Skříňka kompresoru
Skříňka zajišťuje kompaktní zakrytí kompresoru, čímž účinně tlumí hluk a zároveň zajišťuje
dostatečnou výměnu chladicího vzduchu. Svým designem je vhodná pro umístění v ordinaci jako
součást nábytku. Ventilátor pod agregátem kompresoru zajišťuje chlazení kompresoru, je v provozu
současně s motorem kompresoru anebo po zapnutí teplotního spínače při teplotě větší než 40 °C.
Po ochlazení prostoru skříňky na méně než 32 °C se ventilátor automaticky vypne.
Je zakázáno vytvářet překážky pro vstup chladicího vzduchu do skříňky (po obvodu
spodní části skříňky) a na výstupu teplého vzduchu v horní zadní části skříňky.
V případě umístění kompresoru na měkkou podlahu, například koberec, je nutné
vytvořit mezeru mezi základnou a podlahou nebo skříňkou a podlahou, například
podložením patek tvrdými podložkami kvůli zajištění dostatečného chlazení
kompresoru.
Kompresor v provedení 8-10 bar je vybaven počítadlem hodin. (Obr. 3)

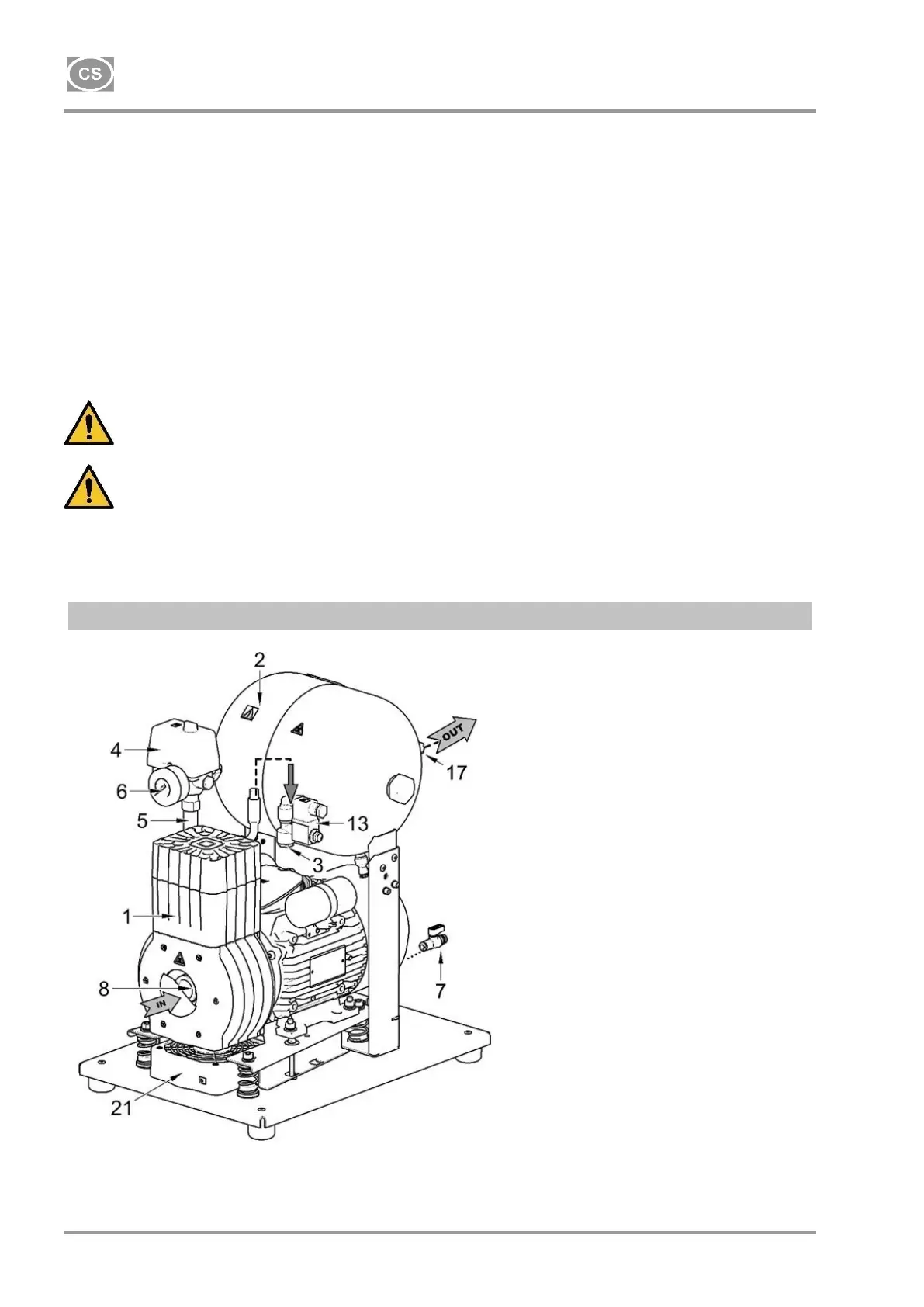

Obr. 1: DK50-10Z - Kompresor
1 Agregát kompresoru
2 Vzdušník
3 Zpětný ventil
4 Tlakový spínač
5 Pojistný ventil
6 Tlakoměr
7 Vypouštěcí ventil
8 Vstupní filtr
9 Sušič
10 -
11 -
12 -
13 Solenoidový ventil
14 Chladič sušiče
15 Filtr
16 Solenoidový ventil pro odvod
kondenzátu
17 Výstup vzduchu
18 Jisticí vypínač
19 Nádoba
20 Magnetický držák
21 Ventilátor
22 Vypínač
23 Počítadlo hodin
24 Zásuvka
25 Ventilátor skříňky
