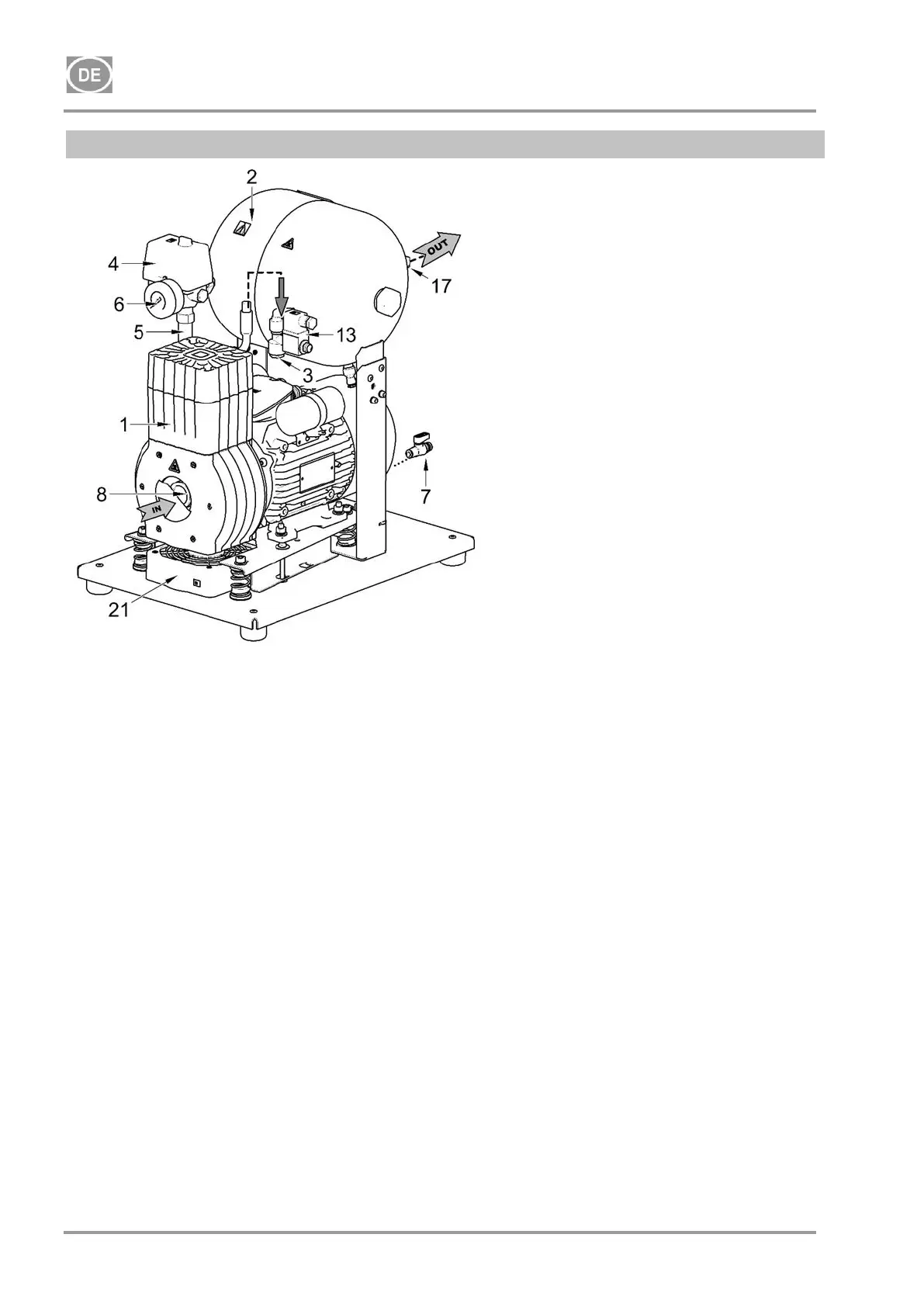

Abb. 1: DK50-10Z - Kompressor
Beschreibung für Abbildungen 1–3
1 Kompressoraggregat
2 Luftbehälter
3 Rückschlagventil
4 Druckschalter
5 Sicherheitsventil
6 Manometer
7 Ablassventil
8 Ansaugfilter
9 Trockner
10 -
11 -
12 -
13 Magnetventil
14 Trocknerkühler
15 Filter
16 Kondensatablassmagnetventil
17 Druckluftausgang
18 Trennschalter
19 Flasche
20 Magnetische Halterung
21 Lüfter
22 Schalter
23 Stundenzähler
24 Buchse
25 Gehäuselüfter
