DK50-10
01/2022 - 67 - NP-DK50-10-16_01-2022-MD

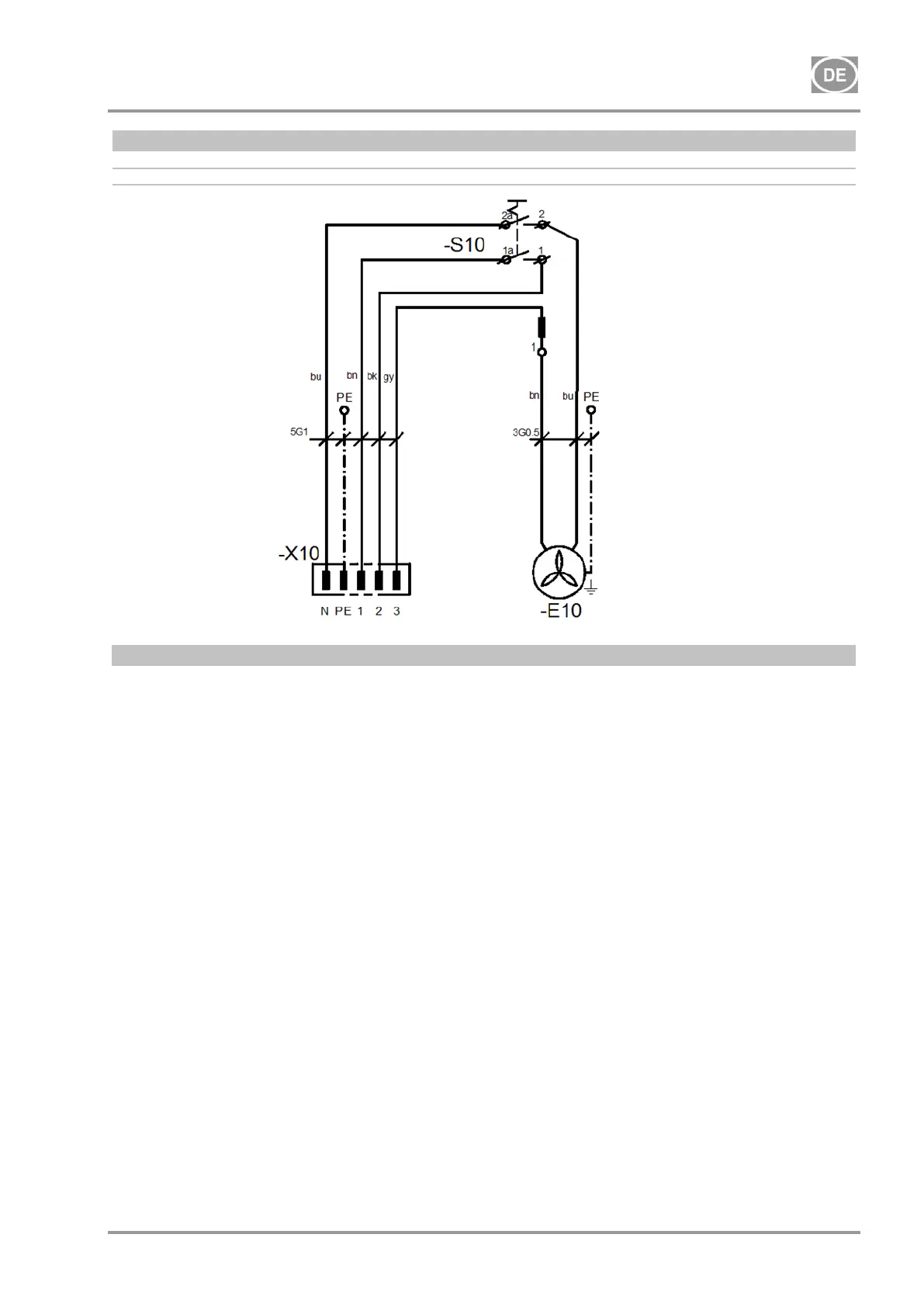

Schrank für DK50-10 S/M 8 bis 10 bar
8 – 10 bar
1/N/PE 230 V, 50/60 Hz
ELEKTRISCHES OBJEKT 1. KAT.
Legende für Elektroschaltplan
M1 Kompressormotor
E1 Kompressorlüfter
E2 Trocknerlüfter
M3 Ablasssventil
B2 Temperaturschalter
E3, E10 Schranklüfter
X10, X2 Stecker
C1 Kondensator
B1 Druckschalter
X1 Anschlusskasten
F1 Trennschalter
M4 Kondensatablassventil
P1 Stundenzähler
S10 Schalter
