EKOM DK50 D - Пневматическая Схема

ЕЛЕКТРИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СХЕМЫ
NP-eVENT-16_10-2018 47

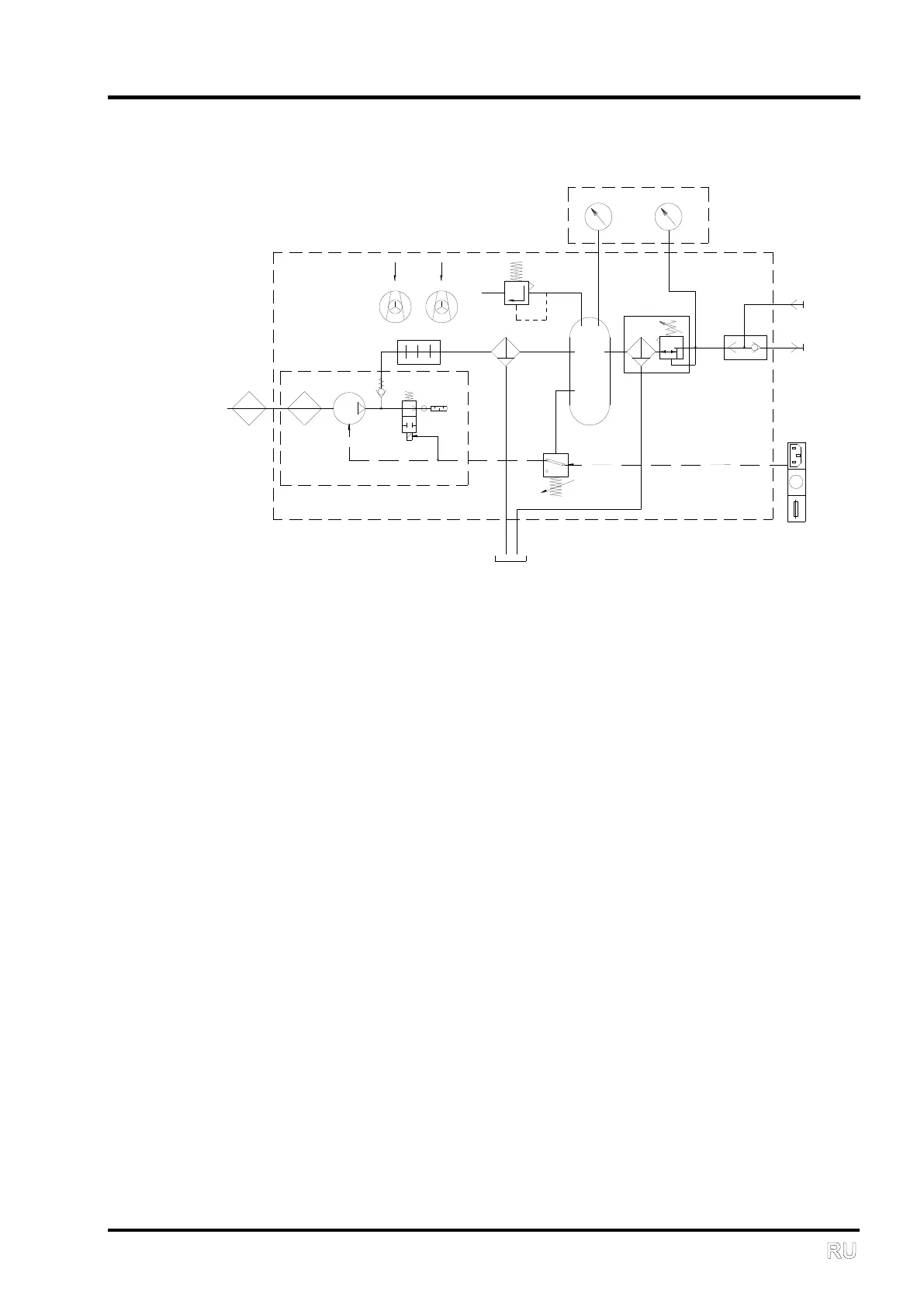

ПНЕВМАТИЧЕСКАЯ СХЕМА
1. Входной фильтр
2. Всасывающий фильтр
3. Компрессор
4. Соленоидный клапан
5. Шумоглушитель
6. Охладитель
7. Фильтр с выпуском жидкости
8. Обратный клапан
9. Ресивер
10. Регулятор давления
11. Выход воздуха
12. Вход воздуха
13. Розетка, сетевой выключатель, предохранители
14. Датчик давления
15. Индикатор влажности
16. Манометр
17. Предохран. клапан
18. Вентилятор
19. Емкость - испаритель
20. Логический клапан
2
1
19
3
4
6
8
5
18
18
13
14
9
7
17
10
12
WALL
20
OUT
11
15 16
??? ??
???????? ??
ПАНЕЛ УПРАВЛЕНИЯ
