EKOM DK50 D - Pneumatické Schéma

ELEKTRICKÁ A PNEUMATICKÁ SCHÉMATA
NP-eVENT-16_10-2018 91

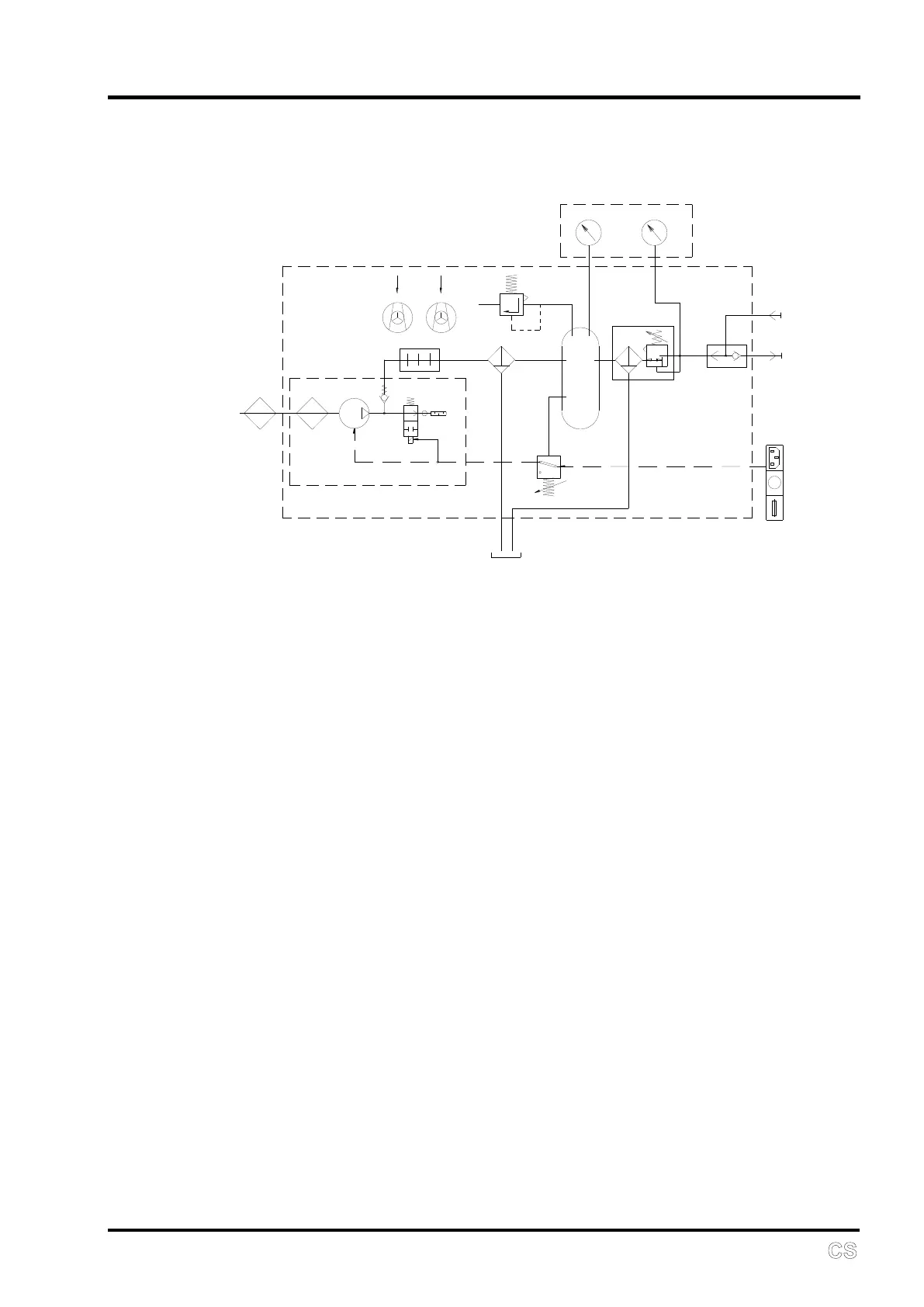

PNEUMATICKÉ SCHÉMA
2
1
19
3
4
6
8
5
18
18
13
14
9
7
17
10
12
WALL
20
OUT
11
15 16
OVLÁDACÍ PANEL
1. Vstupní filtr
2. Sací filtr
3. Kompresor
4. Elektromagnetický ventil
5. Tlumič hluku
6. Chladič
7. Filtr s odlučovačem kondenzátu
8. Zpětný ventil
9. Vzdušník
10. Regulátor tlaku s filtrem
11. Výstup vzduchu
12. Vstup vzduchu
13. Přístrojová zásuvka, síťový vypínač, pojistky
14. Snímač tlaku
15. Ukazatel vlhkosti
16. Tlakoměr
17. Pojistný ventil
18. Ventilátor
19. Zásobník kondenzátu
20. Logický ventil
