EKOM DK50 D - Pneumatická Schéma

ELEKTRICKÉ A PNEUMATICKÉ SCHÉMY
NP-eVENT-16_10-2018 69

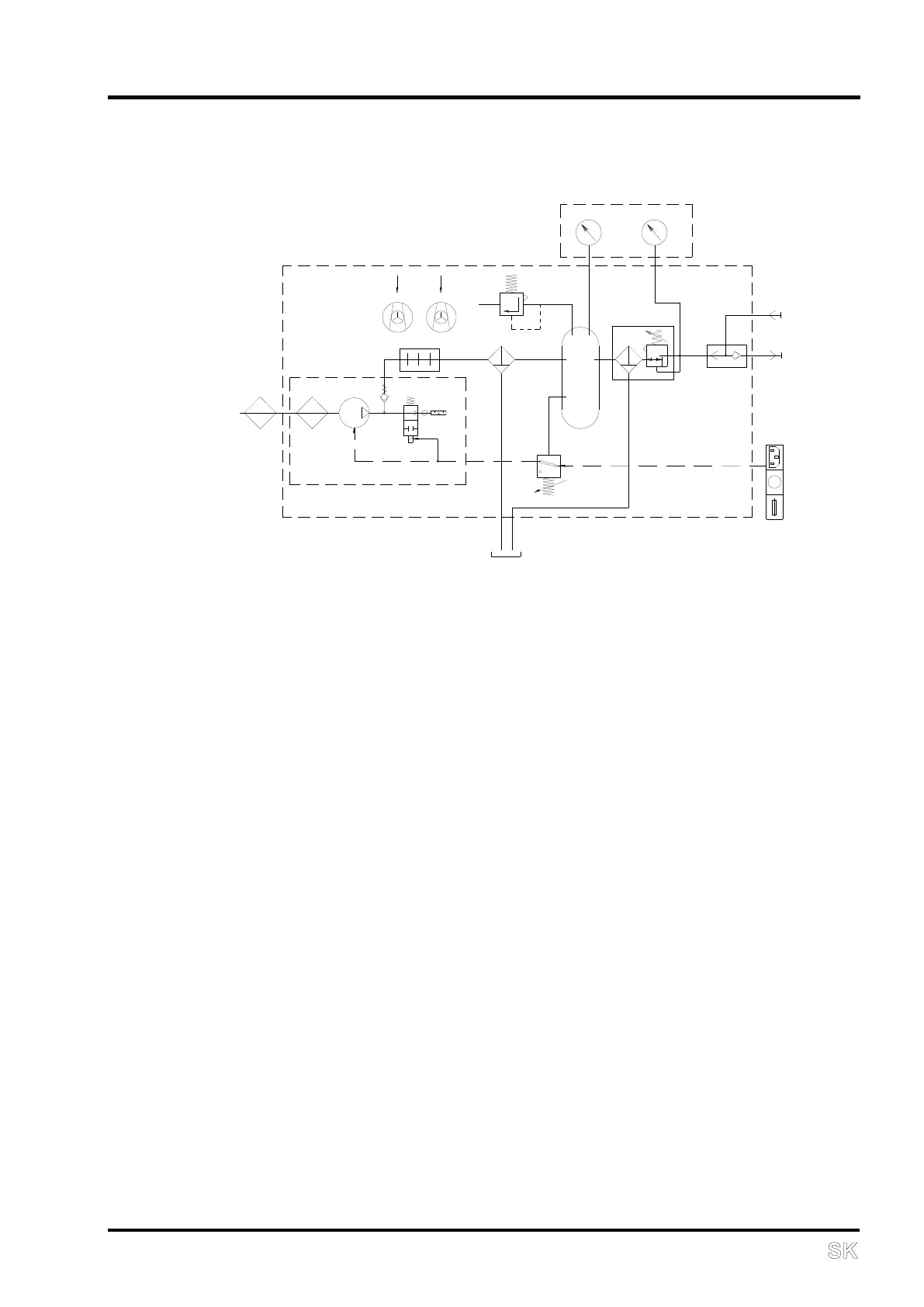

PNEUMATICKÁ SCHÉMA
2
1
19
3
4
6
8
5
18
18
13
14
9
7
17
10
12
WALL
20
OUT
11
15 16
OVLÁDACÍ PANEL
1. Vstupný filter
2. Sací filter
3. Kompresor
4. Solenoidný ventil
5. Tlmič hluku
6. Chladič
7. Filter s odlučovačom kondenzátu
8. Spätný ventil
9. Vzdušník
10. Regulátor tlaku s filtrom
11. Výstup vzduchu
12. Vstup vzduchu
13. Prístrojová zásuvka, sieťový vypínač, poistky
14. Tlakový senzor
15. Indikátor vlhkosti
16. Manometer
17. Poistný ventil
18. Ventilátor
19. Zásobník kondenzátu
20. Logický ventil
