94
Controlpanel

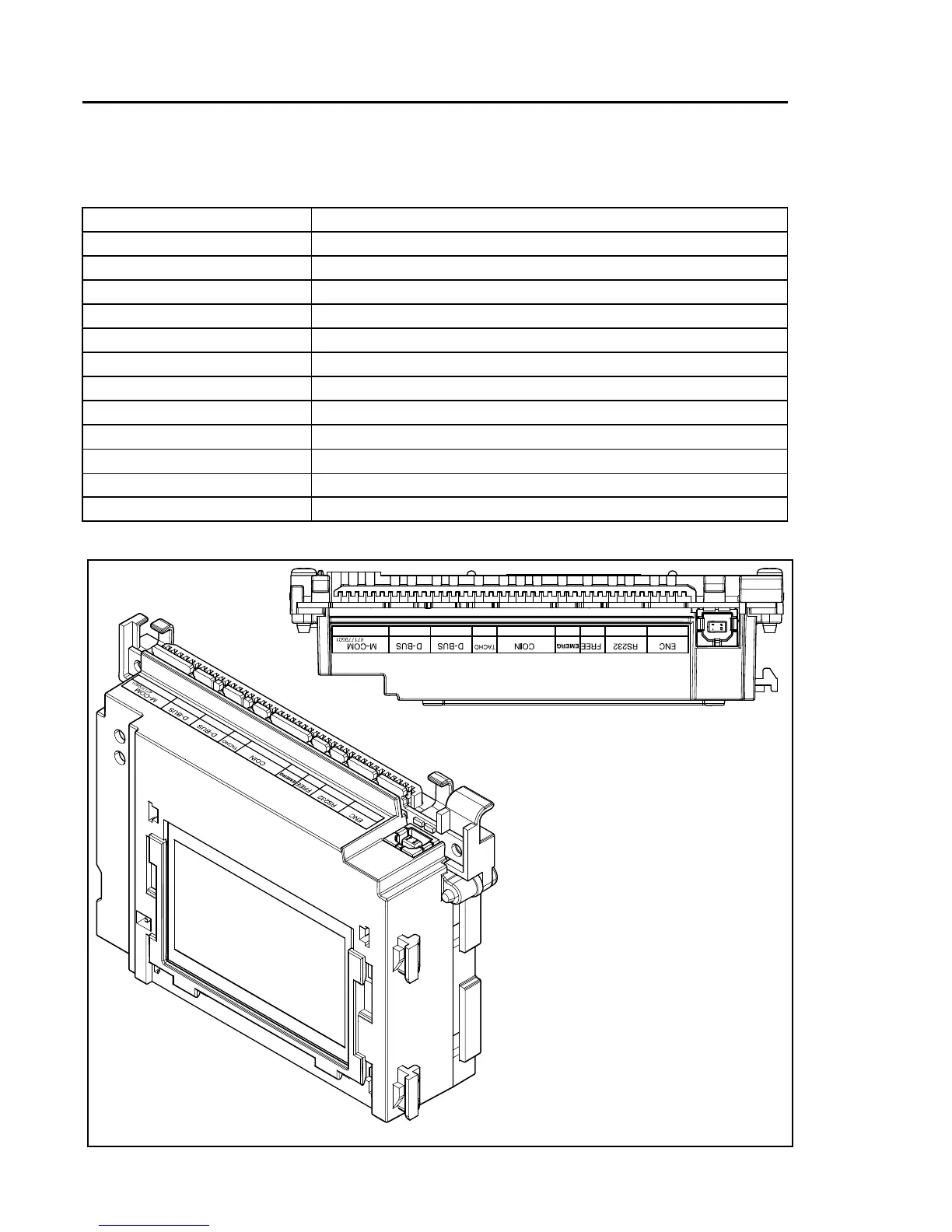

12.1.2Connections
ThecontrolsystemCPUhasthefollowingconnections:
BoardconnectorFunction
J1
M-COM=Communication,motorcontrol
J2
D-BUS=Databus
J3
D-BUS=Databus
J4Tacho
J5
COIN=Input,coinmeter
J6
EMERG=Input,stopbutton
J7
FREE=Freeprogram(keyswitch)
J8
RS232=Serialcommunication
J9
Controlknob,pulses
J10
USBTYPEB=Connectionforsoftware/servicedownload
J12Display
J13Membranswitches
143
g.W00266
