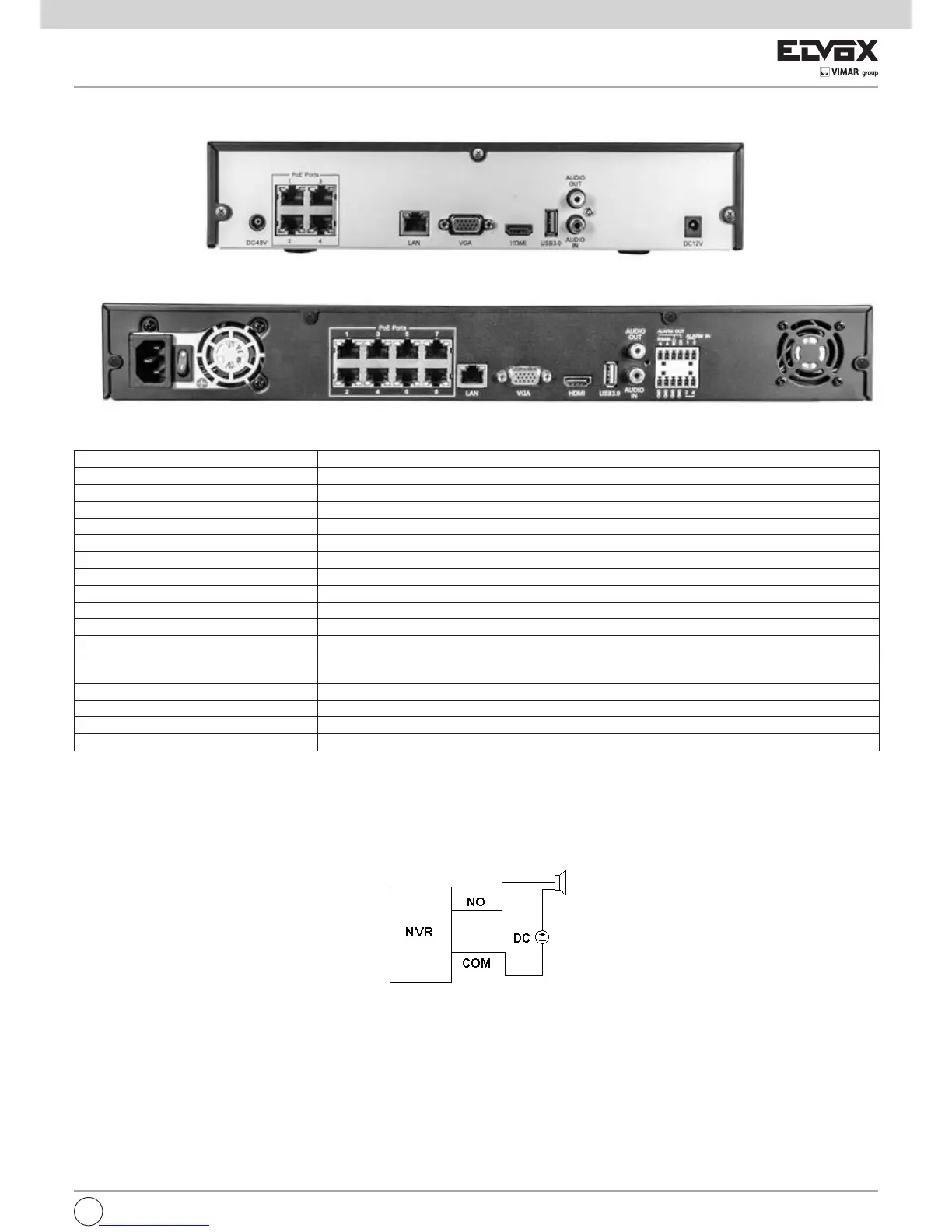

2.3 Istruzioni per il pannello posteriore
Pannello posteriore per 8 canali
Pannello posteriore per 16 canali
Nome Descrizione
Power input (Ingresso alimentazione) (4 canali) DC12V; (8/16/24 canali) AC 100V~240V
Alarm in (Ingresso allarme) Ingressi allarme per collegare i sensori
GND Messa a terra
Alarm Out (Uscita allarme) Uscita relè. Collegare all'allarme esterno
K/B Collegare alla tastiera A per TX+; B per TX-
P/Z Collegamentoatelecameraspeeddome(nondisponibile)
Audio in (Ingresso audio) Percomunicazionebidirezionale;collegareaunmicrofonoattivo
Audio out (Uscita audio) Uscita audio, collegare agli altoparlanti
Porta CVBS Collegare al monitor
Porta HDMI Collegarealdispositivodivisualizzazioneadaltadenizione
PortaVGA UscitaVGA,collegarealmonitor
Porta USB CollegareadispositiviUSBesternicomememorieUSBash,HDDUSBperilbackupol'aggiornamento
delrmware,omouseUSB
LAN Porta di rete
PoE Porte di rete PoE; collegare a telecamere IP 4/8 canali con funzione PoE
DC 48 V Porta alimentazione PoE
DC 12 V Alimentazione
Collegamento dell'uscita allarme:
estrarre le morsettiere e allentare le viti della porta di uscita dell'allarme. Inserire quindi i cavi dei dispositivi di uscita allarme separatamente nella porta NO
eCOM.Inneserrareleviti.Seidispositividiuscitaallarmenecessitanodialimentazione,èpossibilecollegarel'alimentazionecomedescrittonellegure
seguenti.
