Entrematic Ditec QIK4E - Instalação Tipo

109
IP1861PT - 2015-12-02

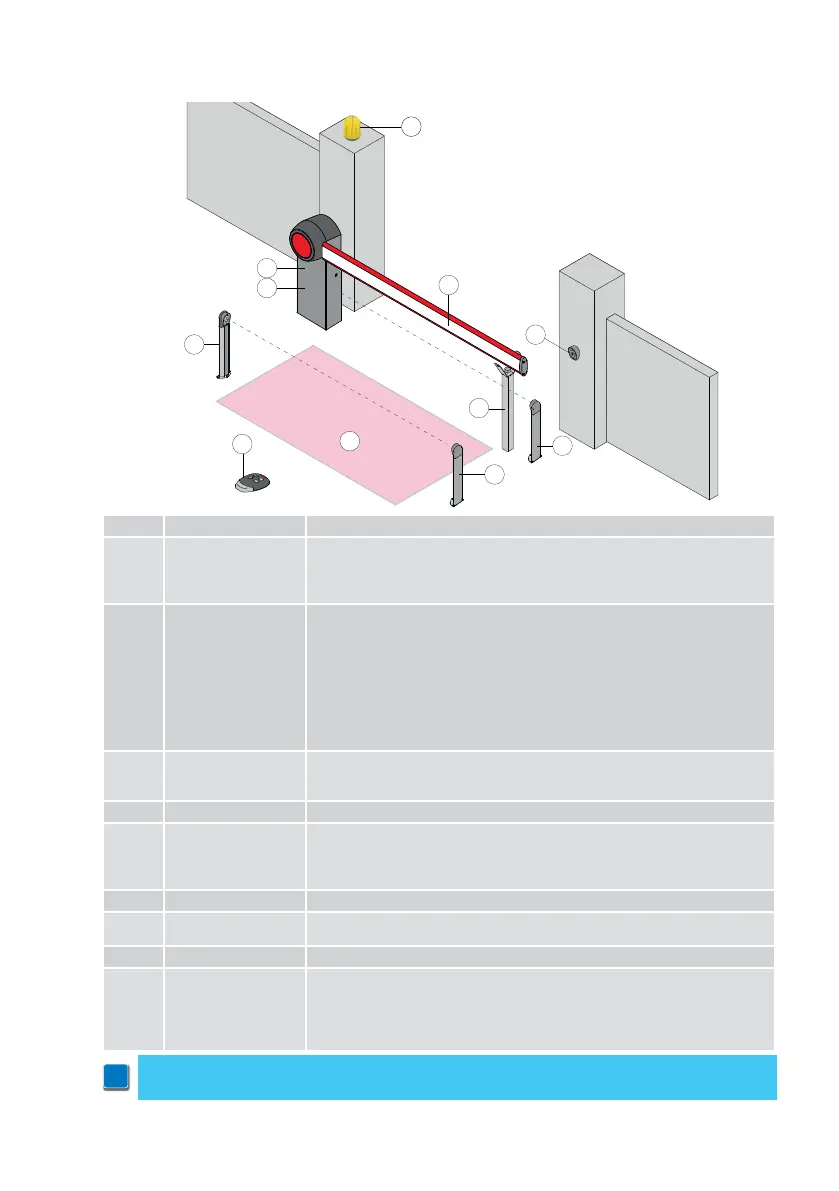

4. Instalação tipo
Ref. Código Descrição
1
QIK4E
QIK7EH
QIK7YEH
QIKZ
Caixa barreira
Caixa barreira
Caixa barreira inox
Base de fixação da caixa
2
QIKB37
QIKB50
QIKB60
QIKSN
QIKBG
QIKLUX
QIKC
QIKAM
QIKGR
Haste elíptica 3700 mm
Haste elíptica 5000 mm
Haste elíptica 6000 mm
Articulação para haste elíptica
Junta para haste elíptica
Kit de iluminação da haste
Embalagem de 10 reflectores da haste
Suporte móvel
Vedação de alumínio 2000 mm
3
QIKAF
QIKAFE
QIKAFZ
Suporte fixo
Suporte fixo com bloco electromagnético
Base de fixação suporte fixo
4 LAMPH Lampejante
5
XEL5
LAN4
LAN7
XELCA
Selector de chave
Teclado de combinação
Descodificador de placa
Coluna para acessórios de comando
6 GOL4 Rádio-controlo
7
XEL2
XELCB
Fotocélulas
Coluna para fotocélulas
8 LAB9 Detector de espiral magnético para controlo de passagem
A
Ligue a alimentação a um interruptor unipolar de tipo homologado com
distância de abertura dos contactos de pelo menos 3 mm (não fornecidos
por nós).
A ligação à rede deve ser feita num rego independente e separado das
ligações aos dispositivos de comando e de segurança.
5
8
7
7
7
6
3
4
2
A
1
i
A garantia de funcionamento e o desempenho declarado são obtidos apenas com acessórios
e dispositivos de segurança DITEC.
