7. Instalación mecánica
Todas las medidas aparecen expresadas en mm, salvo si se indica lo contrario.

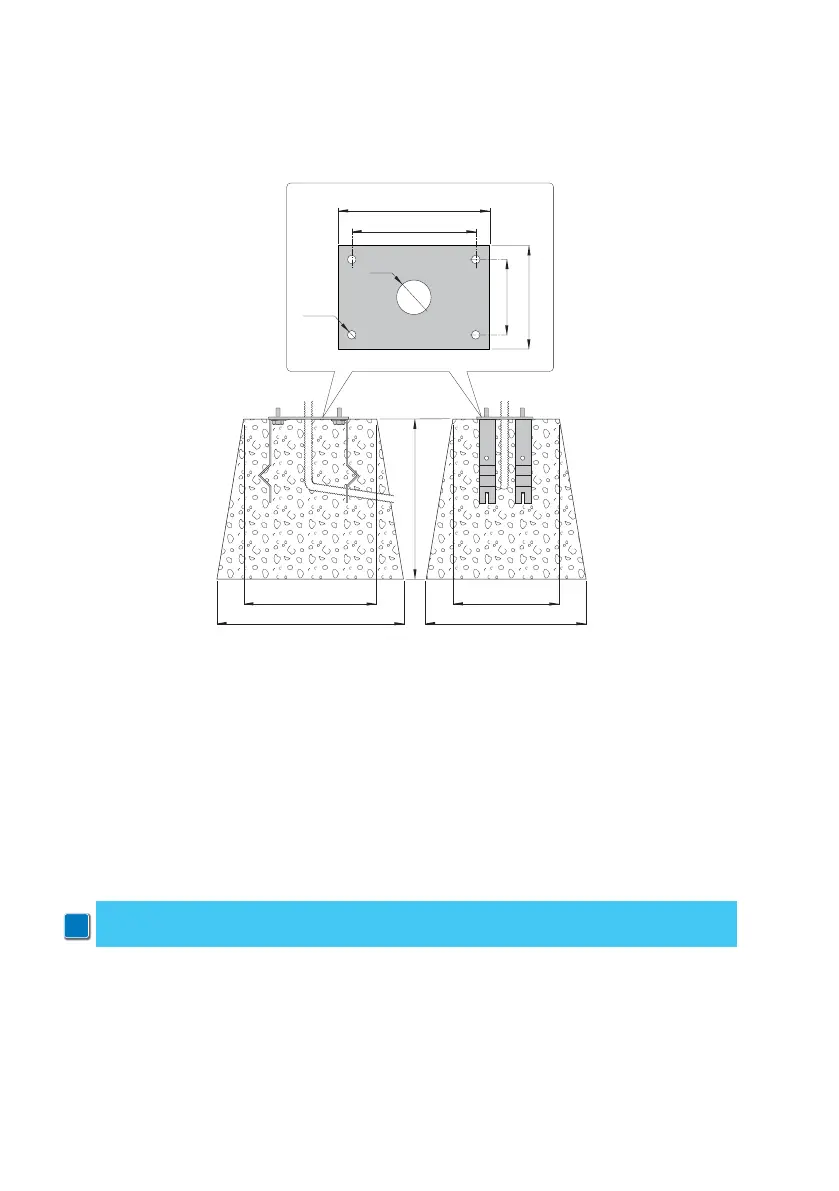

- Si el pavimento existente no permite fijar el armario de manera sólida y estable, será ne-
cesario preparar una plataforma de cemento emplazando las grapas de anclaje y la placa
de base QIKZ, que deberá estar nivelada y limpia.
- Introduzca en los orificios de las grapas de anclaje elementos de hierro o de otro material
para enganchar las grapas en el armazón de cemento.
- Pase las canaletas pasacables por el orificio central de la placa.
ATENCIÓN: compruebe que la fijación sea robusta y estable.
- Fije el armario.
i
NOTA: para abrir el armario, desbloquee el automatismo como se indica en la pág. 18 y
desatornille los 4 tornillos frontales.
700
500
600
400
600
300
210
115
230
Ø12,5
Ø60
