10. Choix du sens d'ouverture

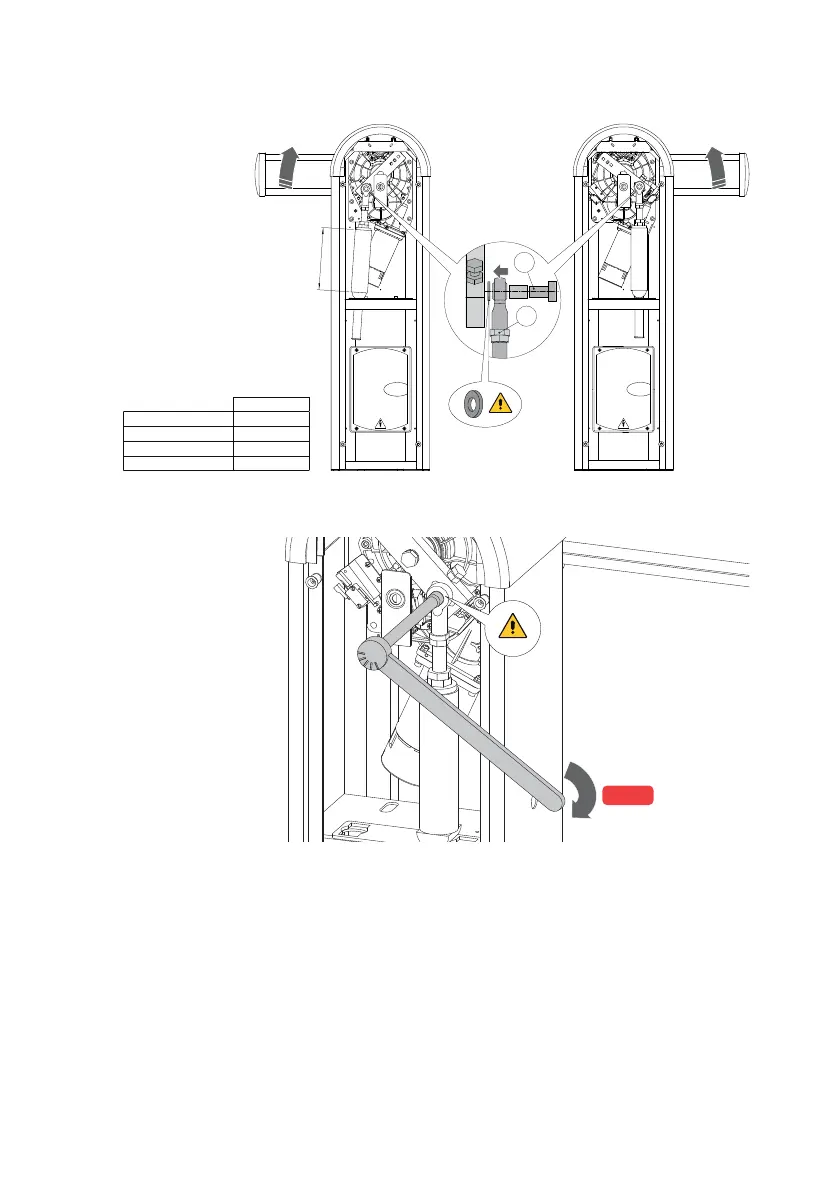

- Choisir le sens d'ouverture comme indiqué dans la figure.
- Assembler le ressort à l'aide de la vis M12x40 [C] prévue à cet effet avec du frein-filet, en
serrant avec force comme indiqué dans la figure.
- [QIK4E] Régler le DIP2 présent sur le tableau électronique E1A comme indiqué dans la figure.
[QIK7EH] Régler le DIP2A présent sur le tableau électronique EL31R comme indiqué dans la
figure.
- Après avoir installé le bras, régler la compression du ressort à l'aide des écrous [B] jusqu'à
obtenir la mesure A indiquée dans le tableau.
85 Nm
Ouverture vers la droite
DIP2=OFF [E1A]
DIP2A=OFF [EL31R]
Ouverture vers la gauche
DIP2=ON [E1A]
DIP2A=ON [EL31R]
A
QIKM1 (gris) ≥ 190 mm
QIKM2 (vert) ≥ 190 mm
QIKM3 (rouge Ø38) ≥ 220 mm
QIKM4 (rouge Ø51) ≥ 220 mm
A
B
C
