IP1861DE - 2015-12-02

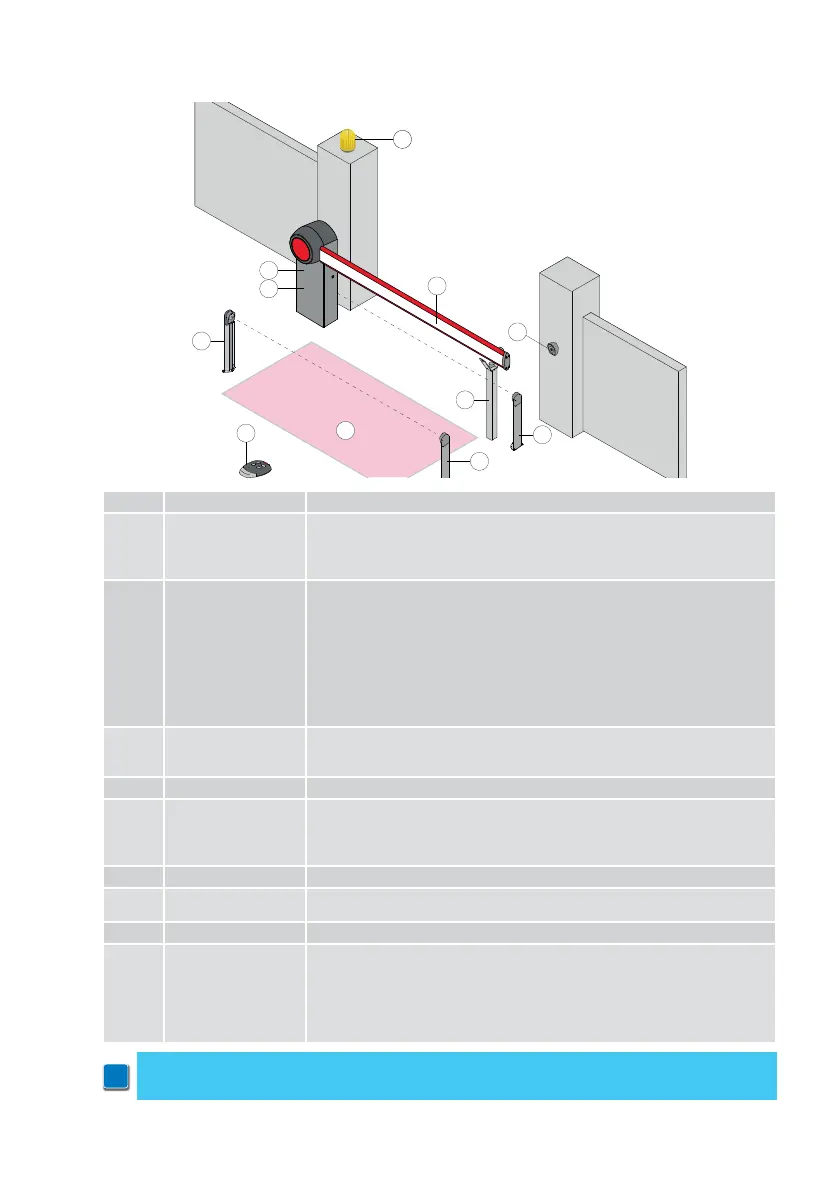

4. Installationsbeispiel
Bez. Code Beschreibung
1
QIK4E
QIK7EH
QIK7YEH
QIKZ
Schrankengehäuse
Schrankengehäuse
Schrankengehäuse aus Edelstahl
Befestigungsauflage für Schrankengehäuse
2
QIKB37
QIKB50
QIKB60
QIKSN
QIKBG
QIKLUX
QIKC
QIKAM
QIKGR
Elliptischer Baum 3700 mm
Elliptischer Baum 5000 mm
Elliptischer Baum 6000 mm
Gelenk für elliptischen Baum
Verbindung für elliptischen Baum
Beleuchtungssatz für Baum
Verpackung mit 10 Rückstrahlern für den Baum
Pendelstütze
Aluminium-Hängegitter 2000 mm
3
QIKAF
QIKAFE
QIKAFZ
Auflagepfosten
Auflagepfosten mit elektromagnetischer Verriegelung
Befestigungsunterlage für Auflagepfosten
4 LAMPH Blinkt
5
XEL5
LAN4
LAN7
XELCA
Schlüsselwählschalter
Kombinationstastatur
Karten-Decoder
Säule für Steuerungszubehör
6 GOL4 Fernbedienung
7
XEL2
XELCB
Lichtschranken
Säule für Lichtschranken
8 LAB9 Schleifenauswerter für Durchgangskontrolle
A
Die Stromversorgung an einen allpoligen zertifizierten Schalter mit Min-
destöffnungsabstand der Kontakte von 3 mm anschließen (nicht mitge-
liefert).
Der Netzanschluss muss in einem unabhängigen und von den Anschlüs-
sen an die Steuer- und Sicherheitseinrichtungen getrennten Kanal er-
folgen.
i
Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und
Sicherheitsvorrichtungen von DITEC erzielt.
5
8
7
7
7
6
3
4
2
A
1
