IP1861DE - 2015-12-02
7. Mechanische Installation
Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben.

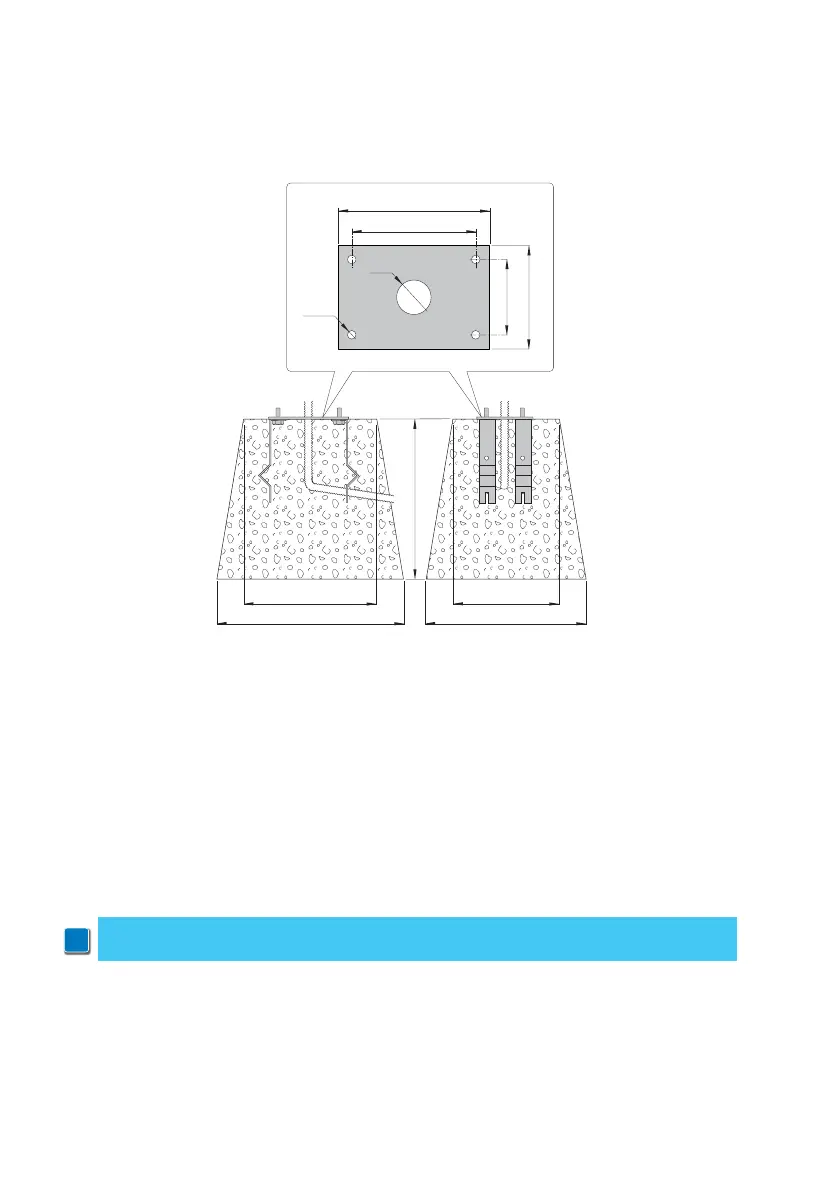

- Sollte am vorhandenen Bodenbelag keine robuste und stabile Befestigung möglich sein, sind
eine Bodenplatte mit versenkten Fundamentankern und die Grundplatte QIKZ vorzusehen,
die nivelliert und sauber sein muss.
- Elemente aus Eisen oder einem anderen Metall durch die Fundamentanker führen, um die
Anker an der Betonbewehrung zu fixieren.
- Die Kabelkanäle durch die mittlere Öffnung der Platte führen.
ACHTUNG: Die Robustheit und Stabilität der Befestigung sicherstellen.
- Das Schrankengehäuse befestigen.
i
ANMERKUNG: Zum Öffnen des Gehäuses den Antrieb entriegeln wie auf Seite 80 ange-
geben und die 4 vorderen Schrauben lösen.
700
500
600
400
600
300
210
115
230
Ø12,5
Ø60
