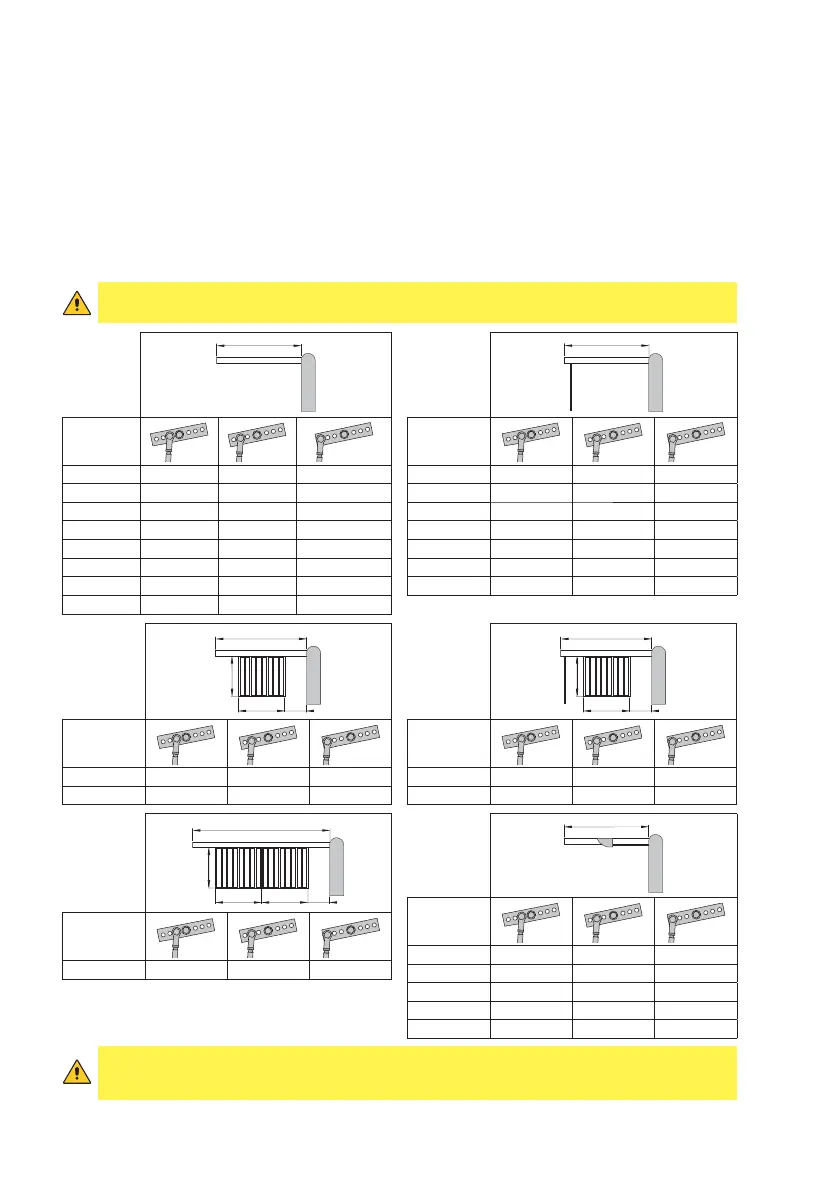

9. Equilibrado de la barra
- Desbloquee el automatismo como se indica en la pág. 100 y ponga la barra en posición ver tical
de apertura.
- Fije el resorte en la posición correcta y según el sentido de apertura, tal y como se indica en
el pág. 13.
- Utilizando las tuercas que hay encima del resorte (véase la ref. [B] pág. 95), comprima el
resorte hasta que la barra esté equilibrada en una posición de 5°-30° con respecto al suelo
(en esta posición la barra tiene que quedarse quieta o bien tender ligeramente hacia arriba).
ATENCIÓN: la compresión del resorte debe respetar la medida A indicada en la pág. 95.
- Compruebe además que, en las posiciones terminales de apertura y cierre, la barra se quede
parada.
ATENCIÓN: no use la fuerza motor en ningún caso para sostener el peso de la barra.
Use siempre el resorte de equilibrado.
ATENCIÓN: para un PL≥4000 mm es necesario utilizar el apoyo fijo QIKAF-QIKAFE o bien
el apoyo móvil QIKAM. Para el apoyo fijo con bloqueo electromagnético QIKAFE instalado,
hay que utilizar las configuraciones indicadas para el apoyo móvil QIKAM.
PL
560
2 m
min
500
PL
(mm)
2500 - 2999 / / QIKM2
3000 - 3600 QIKM3 / /
PL
PL
(mm)
1900 - 1999 / / QIKM1
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4799 / QIKM3 /
4800 - 5800 / QIKM4 /
PL
560
2 m
min
500
2 m
PL
(mm)
4600 - 5000
/ QIKM4 /
PL
560
2 m
min
500
PL
(mm)
2700 - 3399 QIKM3 / /
3400 - 3600 / QIKM3 /
PL
PL
(mm)
1300 - 1699 QIKM1 / /
1700 - 1999 / QIKM1 /
2000 - 2499 QIKM2 / /
2500 - 2999 / QIKM2 /
3000 - 3499 / / QIKM2
3500 - 4499 QIKM3 / /
4500 - 5199 / QIKM3 /
5200 - 5800 / QIKM4 /
PL
PL
(mm)
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4450 / QIKM3 /
