Entrematic Ditec QIK4E - Regolazione Dei Finecorsa (solo QIK4 E); Collegamenti Elettrici

16
IP1861IT - 2015-12-02

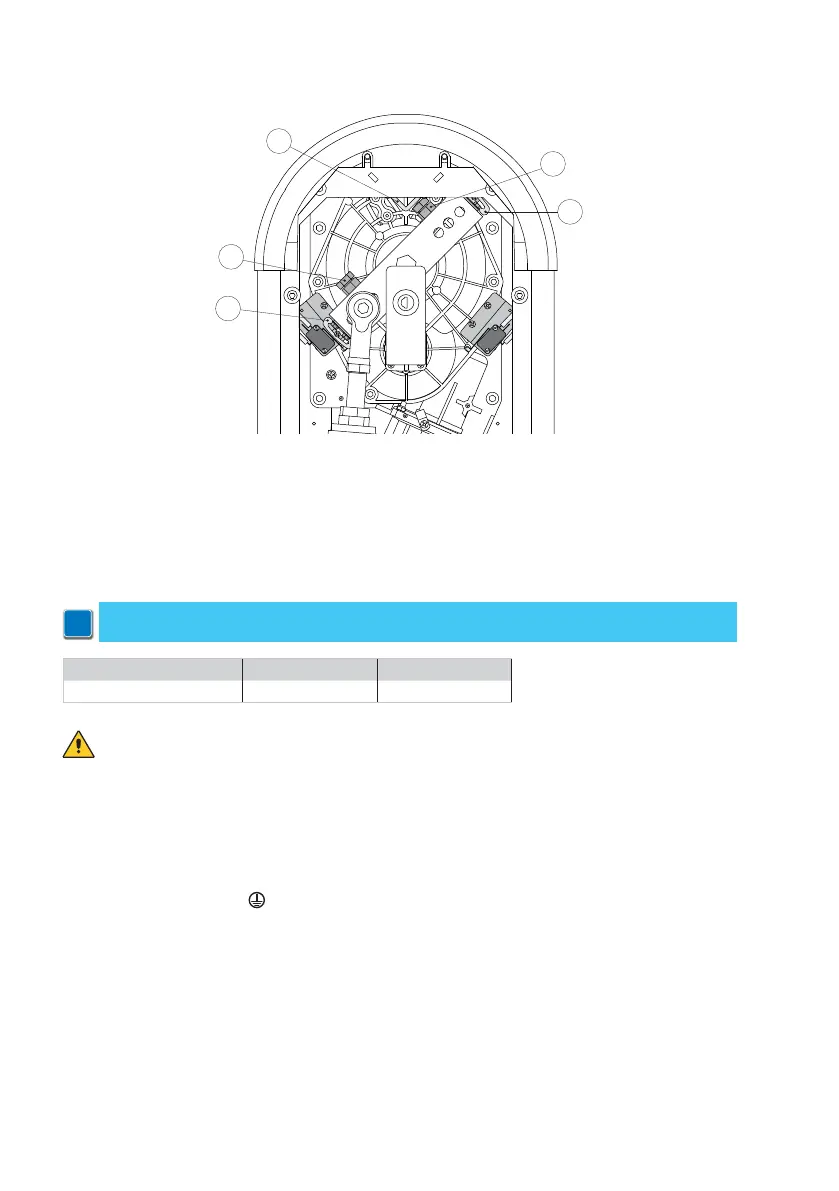

11. Regolazione dei finecorsa (solo QIK4E)
- Regolare la posizione di apertura e di chiusura dell’asta mediante le apposite viti [A].
- Regolare l’intervento dei finecorsa di apertura e di chiusura con le apposite camme [C] in
modo che vengano attivati circa 3 mm prima della battuta meccanica [B].
Prima di collegare l’alimentazione elettrica accertarsi che i dati di targa siano rispondenti
a quelli della rete di distribuzione elettrica.
Prevedere sulla rete di alimentazione un interruttore/sezionatore onnipolare con distanza
d’apertura dei contatti uguale o superiore a 3 mm.
Verificare che a monte dell’impianto elettrico vi siano un interruttore differenziale e una pro-
tezione di sovracorrente adeguati.
Utilizzare un cavo elettrico tipo H05RN-F 3G1,5 oppure H05RR-F 3G1,5 e collegarlo ai morsetti
L (marrone) e N (blu), presenti all’interno dell’automazione.
Collegare il cavo di terra
.
Il collegamento alla rete di distribuzione elettrica, nel tratto esterno all’automazione, deve av-
venire su canala indipendente e separata dai collegamenti ai dispositivi di comando e sicurezza.
La canala deve penetrare all’interno dell’automazione attraverso i fori presenti sulla piastra
di base per almeno 50 mm.
Accertarsi che non siano presenti bordi taglienti che possano danneggiare il cavo di alimen-
tazione.
Accertarsi che i conduttori dell’alimentazione di rete (230 V) e i conduttori di alimentazione degli
accessori (24 V) siano separati.
12. Collegamenti elettrici
NOTA: i collegamenti elettrici e l’avviamento dei motoriduttori sono illustrati nei manuali
di installazione dei quadri elettronici.
i
A
A
B
C
C
QIK4E QIK7EH - QIK7YEH
Quadro elettronico E1A EL31R
