9. Balanceamento da haste
- Desbloquear o automatismo conforme indicado na pág. 120 e levar a haste para a posição
vertical de abertura.
- Fixar a mola na posição correcta e em base ao sentido de abertura escolhido conforme indi-
cado na pág. 115.
- Através das porcas colocadas acima da mola (ver a ref. [B] pág. 115), comprimir a mola até
obter o balanceamento da haste na posição de 5°-30° em relação ao pavimento (nessa posição
a haste deve permanecer parada ou inclinar um pouco para cima).
ATENÇÃO: a compressão da mola deve respeitar a medida A indicada na pág. 115.
- Verificar também que, nas posições terminais de abertura e fecho, a haste fique parada.
ATENÇÃO: nunca usar a força do motor para suportar o peso da haste. Usar sempre a mola
de balanceamento.

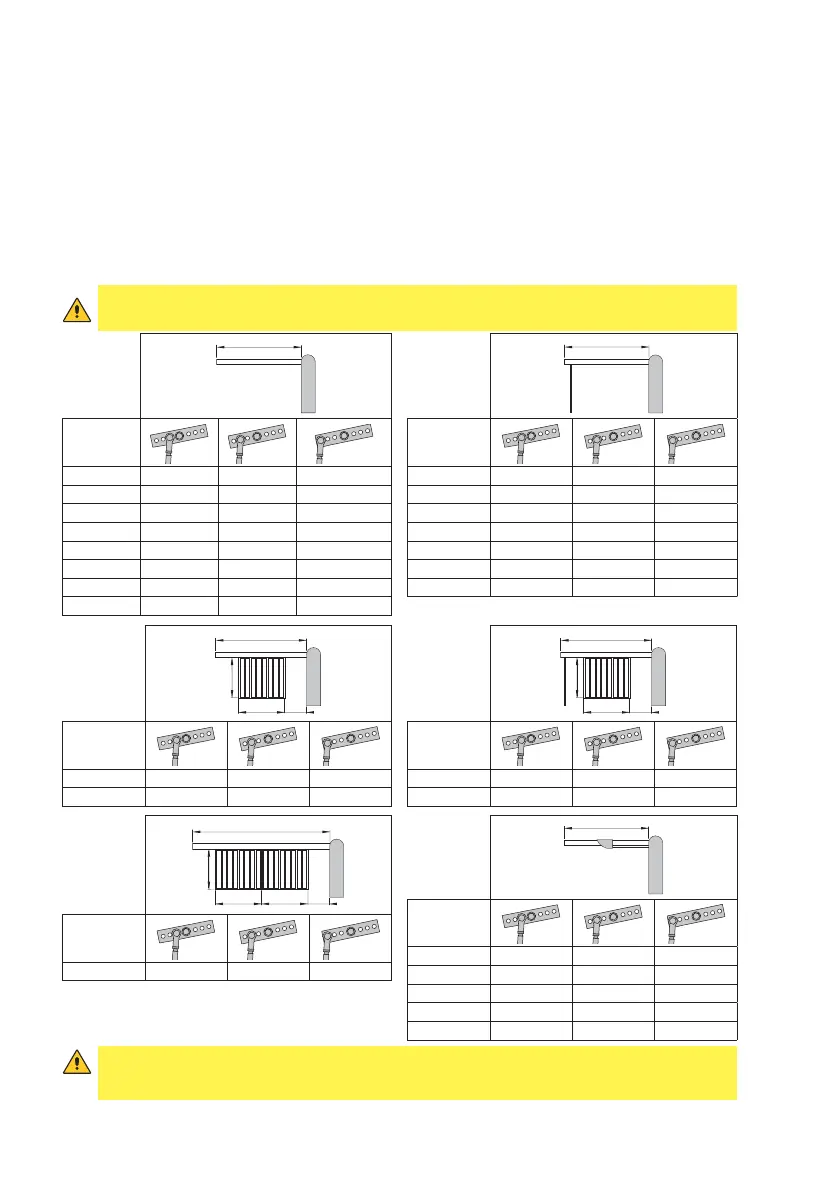

ATENÇÃO: para PL≥4000 mm é necessário utilizar o suporte fixo QIKAF-QIKAFE ou o suporte
móvel QIKAM. Com o apoio fixo com bloco electromagnético QIKAFE instalado utilizar as
configurações indicadas para o suporte móvel QIKAM.
PL
560
2 m
min
500
PL
(mm)
2500 - 2999 / / QIKM2
3000 - 3600 QIKM3 / /
PL
PL
(mm)
1900 - 1999 / / QIKM1
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4799 / QIKM3 /
4800 - 5800 / QIKM4 /
PL
560
2 m
min
500
2 m
PL
(mm)
4600 - 5000 / QIKM4 /
PL
560
2 m
min
500
PL
(mm)
2700 - 3399 QIKM3 / /
3400 - 3600 / QIKM3 /
PL
PL
(mm)
1300 - 1699 QIKM1 / /
1700 - 1999 / QIKM1 /
2000 - 2499 QIKM2 / /
2500 - 2999 / QIKM2 /
3000 - 3499 / / QIKM2
3500 - 4499 QIKM3 / /
4500 - 5199 / QIKM3 /
5200 - 5800 / QIKM4 /
PL
PL
(mm)
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4450 / QIKM3 /
