IP1861DE - 2015-12-02

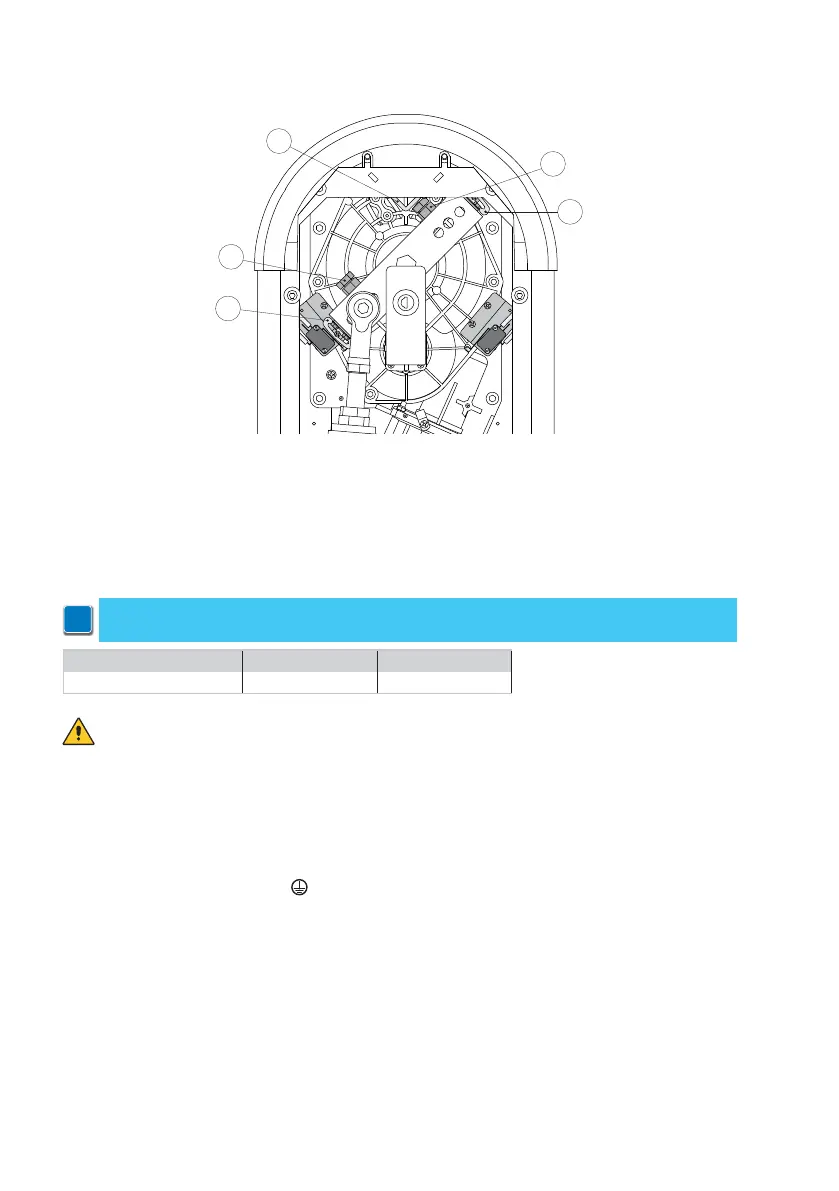

11. Einstellung der Endschalter (nur QIK4E)
- Stellen Sie die Öffnungs- und Schließposition des Baums über die entsprechenden Schrauben
[A] ein.
- Stellen Sie die Auslösung der Öffnungs- und Schließendschalter mit den entsprechenden
Nocken [C] in der Weise ein, dass sie ca. 3 mm vor dem mechanischen Anschlag [B] aktiviert
werden.
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen
des Stromversorgungsnetzes übereinstimmen.
Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kontakte
von mindestens 3 mm einbauen.
Prüfen, ob sich vor der Stromanlage ein passender Fehlerstromschutzschalter und ein Über-
stromschutz befinden.
Ein Netzkabel vom Typ H05RN-F 3G1,5 oder H05RR-F 3G1,5 verwenden und an die im Antrieb
vorhandenen Klemmen L (braun) und N (blau) anschließen.
Das Erdungskabel anschließen
.
Der Anschluss an das Stromnetz im Außenbereich des Antriebs muss über einen eigenen
Kanal erfolgen, der von den Anschlüssen zu den Steuer- und Schutzeinrichtungen getrennt ist.
Der Kanal muss durch die auf der Grundplatte vorhandenen Öffnungen mindestens 50 mm in
den Antrieb eindringen.
Sicherstellen, dass keine scharfen Kanten vorhanden sind, die das Stromkabel beschädigen
können.
Sicherstellen, dass die Stromversorgungsleiter (230V) und die Leiter für die Speisung der
zusätzlichen Vorrichtungen (24V) getrennt sind.
12. Elektrische Anschlüsse
ANMERKUNG: Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren
werden in den Installationshandbüchern der elektronischen Steuerungen erläutert.
i
A
A
B
C
C
QIK4E QIK7EH - QIK7YEH
Elektronische Steuerung E1A EL31R
