Entrematic Ditec QIK4E - Ligações Eléctricas; Regulação Dos Fins de Curso (Apenas QIK4 E)

116
IP1861PT - 2015-12-02

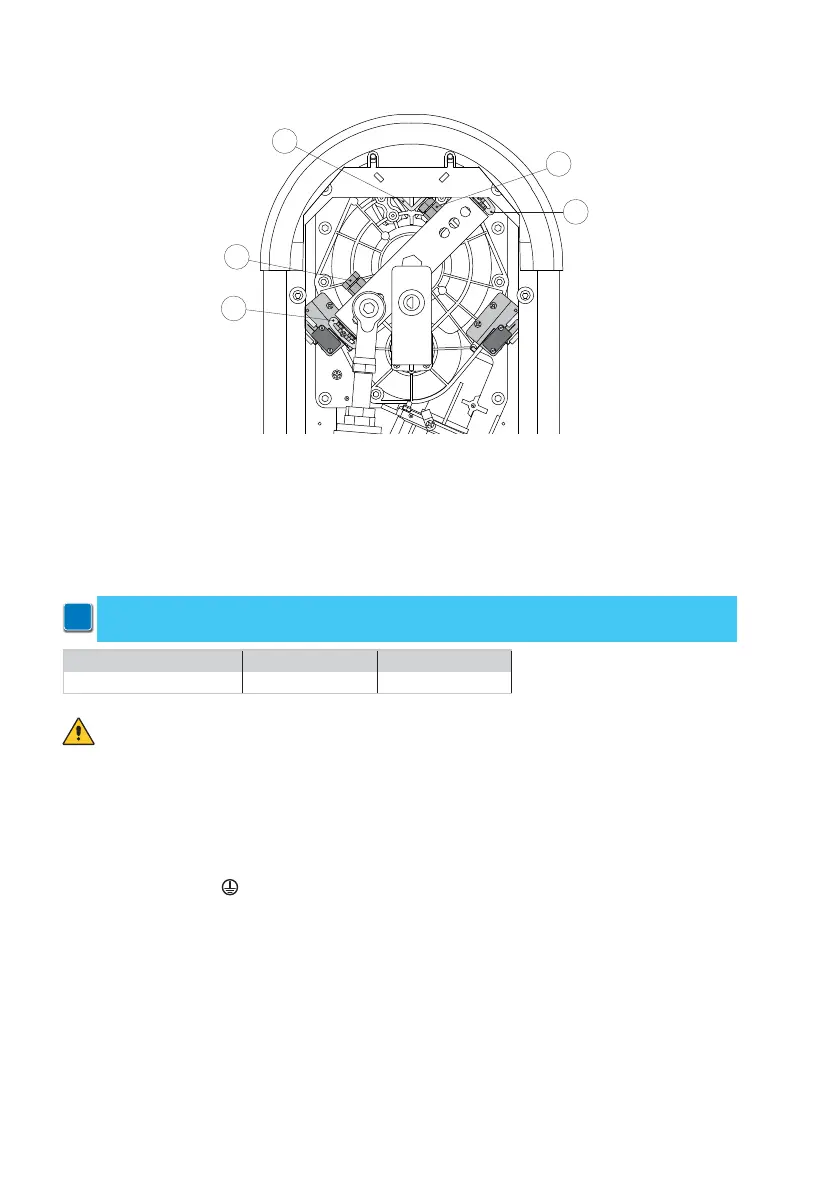

11. Regulação dos fins de curso (apenas QIK4E)
- Ajustar a posição de abertura e de fecho da haste através dos apropriados parafusos [A].
- Ajustar a intervenção dos fins de curso de abertura e de fecho com os apropriados excêntricos
[C] de modo que sejam activados cerca de 3 mm antes da batida mecânica [B].
Antes de ligar a alimentação eléctrica certifique-se que os dados da placa sejam corres-
pondentes com aqueles da rede de distribuição eléctrica.
Prever na rede de alimentação um interruptor/seccionador unipolar com distância de abertura
dos contactos igual ou superior a 3 mm.
Verificar que a montante do sistema eléctrico haja um interruptor diferencial e uma protecção
de sobrecarga apropriados.
Utilizar um cabo eléctrico do tipo H05RN-F 3G1,5 ou H05RR-F 3G1,5 e ligue-o aos prensadores
L (marrom), N (azul), presentes no interior do automatismo.
Ligar o cabo de terra
.
A ligação à rede de distribuição eléctrica, no trecho exterior ao automatismo, deve ser realizada
num rego independente e separado das ligações aos dispositivos de comando e segurança.
O rego deve penetrar no interior do automatismo através dos furos presentes na chapa de base
por pelo menos 50 mm.
Verifique a ausência de arestas cortantes que possam danificar o cabo de alimentação.
Verifique se os condutores da alimentação de rede (230 V) e os condutores de alimentação dos
acessórios (24 V) estão separados.
12. Ligações eléctricas
NOTA: as ligações eléctricas e o arranque dos moto-redutores são ilustrados nos manuais
de instalação dos quadros electrónicos.
i
A
A
B
C
C
QIK4E QIK7EH - QIK7YEH
Quadro electrónico E1A EL31R
