IP1861FR - 2015-12-02
7. Installation mécanique
Toutes les cotes reportées sont exprimées en mm, sauf indication contraire.

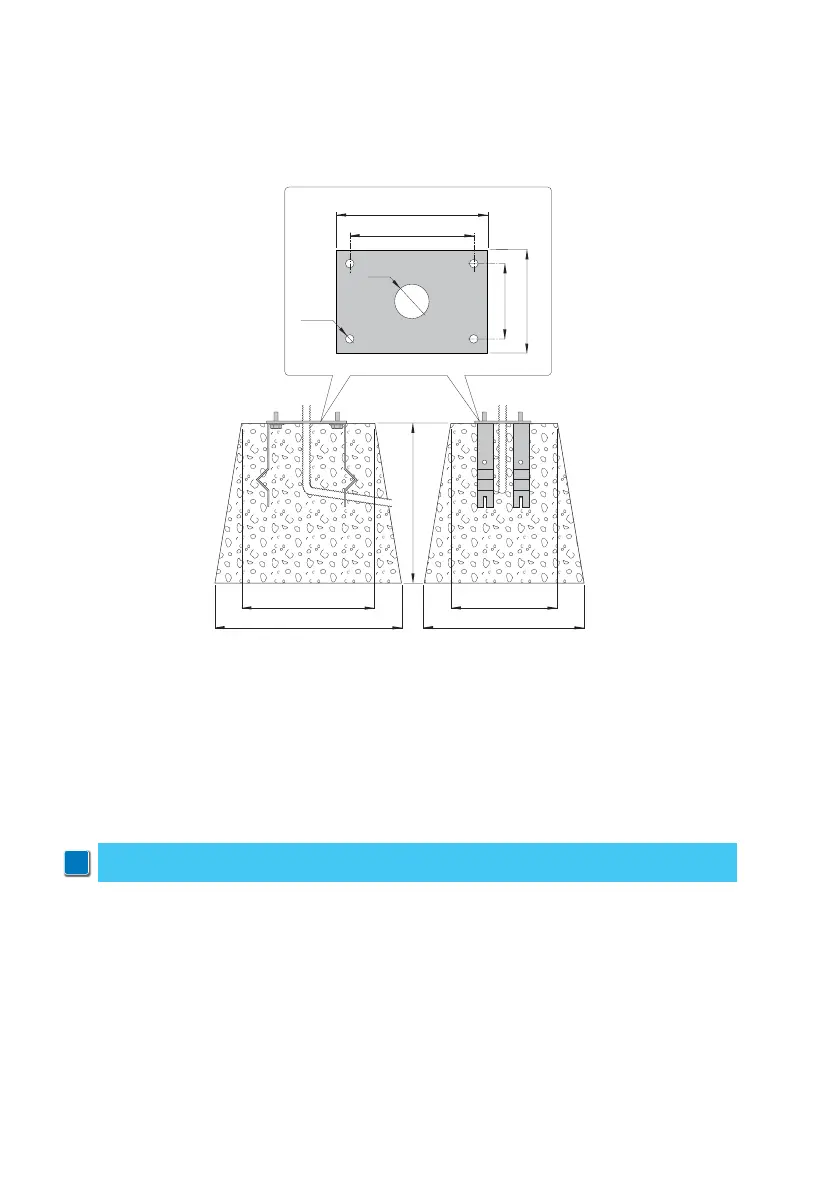

- Si le sol présent ne permet pas la fixation solide et stable de l'armoire, préparer une dalle
de ciment en noyant les pattes de fixation et la plaque de base QIKZ, qui devra être en
position parfaitement horizontale et propre.
- Enfiler dans les trous des pattes de fixation des éléments en fer ou autre matériau pour
accrocher les pattes à l’armature en ciment.
- Faire passer les caniveaux passe-câbles à travers le trou central de la plaque.
ATTENTION : vérifier la solidité et la stabilité de la fixation.
- Fixer l'armoire.
i
REMARQUE: pour ouvrir l'armoire, déverrouiller l’automatisme comme indiqué à la page
60 et dévisser les 4 vis frontales.
700
500
600
400
600
300
210
115
230
Ø12,5
Ø60
