Entrematic Ditec QIK4E - Scelta del Senso DI Apertura

15
IP1861IT - 2015-12-02

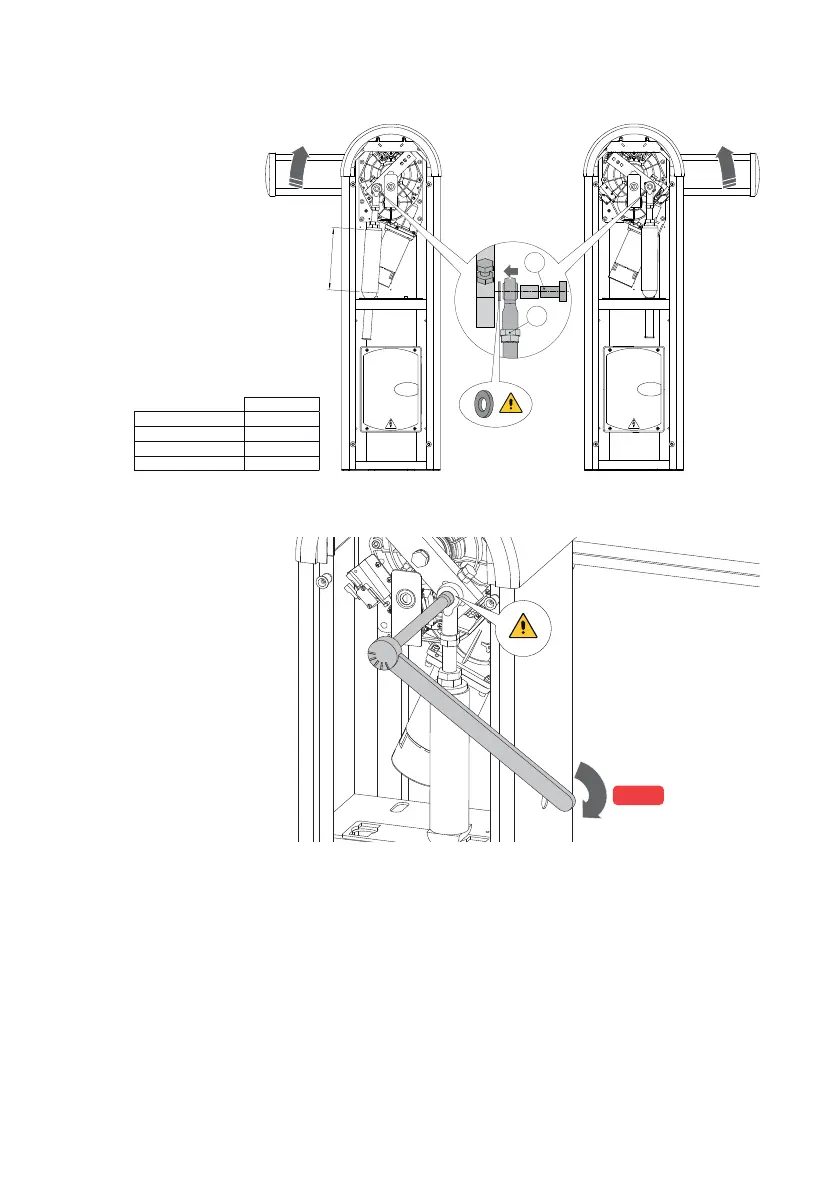

10. Scelta del senso di apertura
- Scegliere il senso di apertura come indicato in figura.
- Assemblare la molla mediante l’apposita vite M12x40 [C] con frenafiletti, stringendo con forza
come indicato in figura.
- [QIK4E] Impostare il DIP2 presente sul quadro elettronico E1A come indicato in figura.
[QIK7EH] Impostare il DIP2A presente sul quadro elettronico EL31R come indicato in figura.
- Dopo aver installato l’asta, regolare la compressione della molla mediante i dadi [B] fino a
ottenere la misura A indicata in tabella.
85 Nm
Apertura verso destra
DIP2=OFF [E1A]
DIP2A=OFF [EL31R]
Apertura verso sinistra
DIP2=ON [E1A]
DIP2A=ON [EL31R]
A
QIKM1 (grigia) ≥ 190 mm
QIKM2 (verde) ≥ 190 mm
QIKM3 (rossa Ø38) ≥ 220 mm
QIKM4 (rossa Ø51) ≥ 220 mm
A
B
C
