Entrematic Ditec QIK4E - Équilibrage du Bras

54
IP1861FR - 2015-12-02

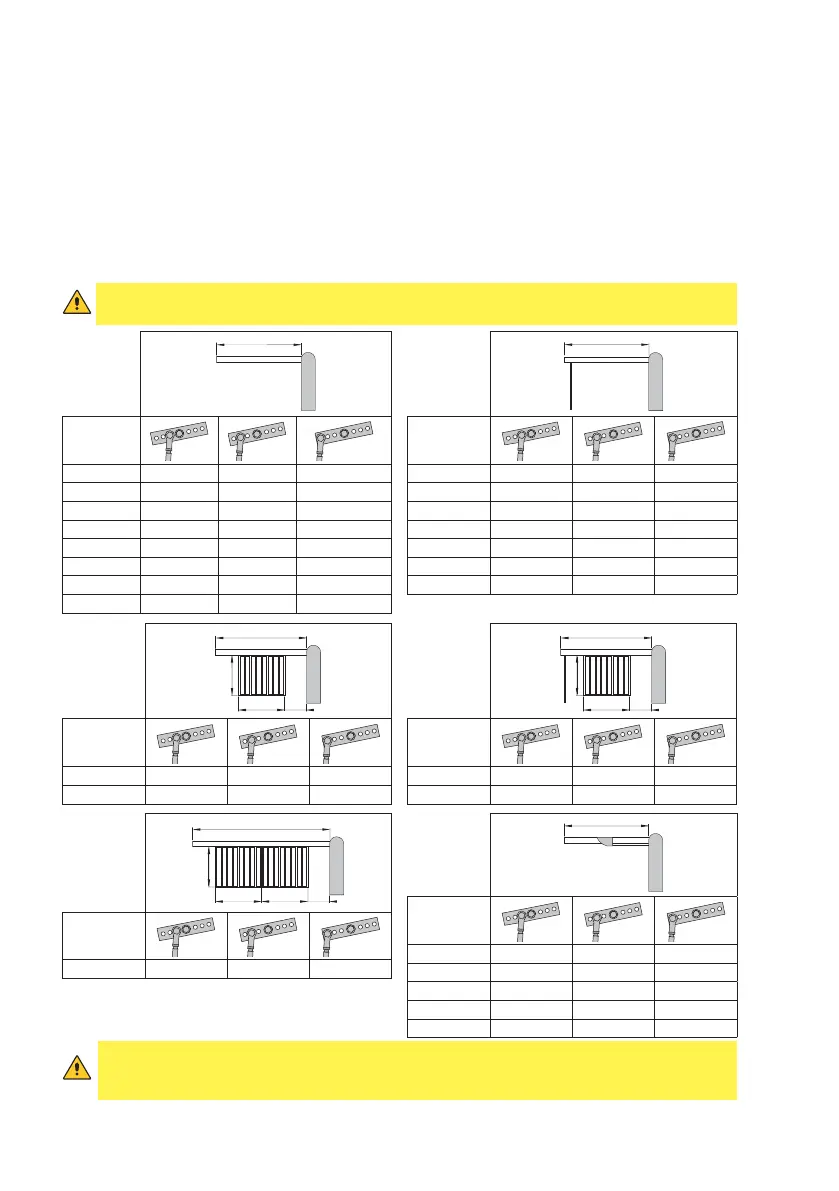

9. Équilibrage du bras
- Déverrouiller l’automatisme comme indiqué à la page 60 et placer le bras en position verticale
d'ouverture.
- Fixer le ressort dans la position correcte et en fonction du sens d'ouverture choisi comme
indiqué à la page 55.
- À l'aide des écrous situés au-dessus du ressort (voir réf. [B] page 55), comprimer le ressort
jusqu'à obtenir l'équilibrage du bras dans une position de 5°-30° par rapport au sol (dans
cette position le bras doit rester immobile ou être orienté légèrement vers le haut).
ATTENTION : la compression du ressort doit respecter la mesure A indiquée à la page 55.
- Contrôler en outre que la tige ne se déplace pas dans les positions terminales d'ouverture et
de fermeture.
ATTENTION : ne jamais utiliser la force motrice pour soutenir le poids de la tige. Utiliser
toujours le ressort d'équilibrage.
ATTENTION: pour PL≥4 000 mm il faut utiliser l’appui fixe QIKAF-QIKAFE ou l'appui
mobile QIKAM. En cas d'appui fixe avec verrouillage électromagnétique QIKAFE installé,
utiliser les configurations indiquées pour l’appui mobile QIKAM.
PL
560
2 m
min
500
PL
(mm)
2500 - 2999 / / QIKM2
3000 - 3600 QIKM3 / /
PL
PL
(mm)
1900 - 1999 / / QIKM1
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4799 / QIKM3 /
4800 - 5800 / QIKM4 /
PL
560
2 m
min
500
2 m
PL
(mm)
4600 - 5000 / QIKM4 /
PL
560
2 m
min
500
PL
(mm)
2700 - 3399 QIKM3 / /
3400 - 3600 / QIKM3 /
PL
PL
(mm)
1300 - 1699 QIKM1 / /
1700 - 1999 / QIKM1 /
2000 - 2499 QIKM2 / /
2500 - 2999 / QIKM2 /
3000 - 3499 / / QIKM2
3500 - 4499 QIKM3 / /
4500 - 5199 / QIKM3 /
5200 - 5800 / QIKM4 /
PL
PL
(mm)
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4450 / QIKM3 /
